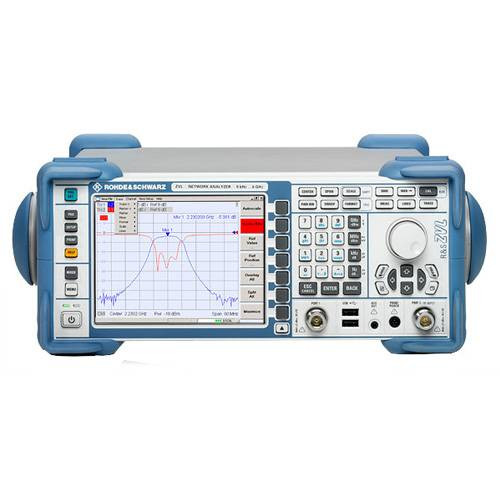

Векторный анализатор цепей Rohde & Schwarz ZVL
Краткое описание векторного анализатора цепей Rohde & Schwarz ZVL
Анализатор электроцепей R&S ZVL – это компактный и экономичный прибор с широким диапазоном рабочих частот и дополнительными возможностями анализатора спектра.
Простой в использовании и неприхотливый в эксплуатации R & S ZVL объединяет в себе функции анализатора цепей, измерителя мощности и анализатора спектра, что позволяет существенно повысить производительность труда и брать с собой всего один прибор вместо трёх.
Анализатор электроцепей R & S ZVL сочетает широкий динамический диапазон и высокую скорость измерений с гибкой функциональностью.
Сегментированное свипирование, отображение нескольких кривых и расширенная функциональность при работе с маркерами и кривыми – вот лишь несколько примеров функций R&S ZVL, повышающих скорость выполнения измерительных последовательностей и снижающих время на настройку и измерение.
Быстрое переключение R&S ZVL с анализатора электрических цепей на анализатор спектра значительно повышает гибкость производственного процесса. Смена функции может осуществляться как напрямую, так и удалённо. Измерение мощности — ещё одна опциональная функция анализатора, активируемая при помощи датчика мощности R&S NRP.
Масса устройства менее семи килограмм и габариты — около 37 см в длину делают анализатор электрических цепей R&S ZVL одним из самых компактных приборов в своём сегменте. Его легко брать с собой на выездные исследования, и он не займёт много места на рабочем столе. Возможность работы от аккумуляторных батарей позволяют использовать анализатор кабелей и антенн в полевых работах.
Установка прибора осуществляется с автонастройкой по принципу plug & play, благодаря чему вы сможете быстро приступить к работе на новом месте измерений. Интерфейс пользователя и набор команд дистанционного управления анализатора электроцепей R&S ZVL такие же, как у моделей ZVB и ZVA. Это делает их взаимозаменяемыми в разработке и производстве, избавляя от необходимости ознакомления с совершенно новым прибором и позволяя обойтись без дополнительных затрат на новое программное обеспечение для дистанционного управления.
Измерительное оборудование с узнаваемым логотипом Rohde & Schwarz производится этой немецкой компанией уже почти сто лет, и за это время завоевало заслуженную популярность во всём мире у специалистов самых различных отраслей. Современная продукция компании Rohde & Schwarz отличается высокой точностью, надёжностью, качеством и доступной ценой. Купить векторный анализатор электроцепей R&S ZVL – это уникальный выбор, обеспечивающий вас универсальным анализатором для разработки, анализа, производства и сервисного обслуживания.
Функциональные особенности R&S ZVL:
- Несколько комплектаций и модификаций с разными функциональными возможностями.
- Частотный диапазон от 9 кГц до 3 ГГц (модель R&S ZVL 3).
- Частотный диапазон от от 9 кГц до 6 ГГц (модель R&S ZVL 6).
- Широкий динамический диапазон (более 115 дБ).
- Комплект для двунаправленных измерений (отображение всех 4 параметров).
- Опция анализатора спектра.
- Точное измерение мощности (при помощи USB-датчика).
- Работа от батареи и 12 В постоянного тока.
Технические характеристики векторного анализатора цепей Rohde & Schwarz ZVL
| Характеристики | Значение | Диапазон частот | от 9 кГц (тип. 5 кГц) до 3 ГГц/6 ГГц/13,6ГГц/15ГГц |
| Время измерения (201 точка измерения с полосой ПЧ 100 кГц, с калибровкой) | <75 мс |
| Время передачи данных (201 точка измерения) | |
| по протоколу RSIB по локальной сети стандарта 100 Мбит/с | 1,5 мс |
| Динамический диапазон при полосе измерения 10 Гц | >115 дБ, тип. 123 дБ |
| Выходная мощность | >0 дБм, тип. +10 дБм |
| Полосы измерений | от 10 Гц до 500 кГц с кратностью шага 1/2/5 |
| Шум измерительной кривой | 0,005 дБ (эфф.) |
| Ступенчатые аттенюаторы приемника | от 0 до 30 дБ |
| Количество каналов, диаграмм, изм. кривых | >1001) |
| Точек измерения на кривую | от 2 до 4001 |
| Операционная система | Windows XP Embedded |
| Масса (без батареи) | < 7 кг |
| 1) определяется доступным объемом оперативной памяти | |
|---|---|
| Диапазон частот | от 9 кГц до 3 ГГц/6 ГГц/13,6 ГГц/15 ГГц |
| Погрешность установки частоты | 1 * 10-6 |
| С опцией R&S®FSL-B4 | 1 * 10-7 |
| Полоса разрешения | |
| Стандартная | от 300 Гц до 10 МГц с кратностью шага 1/3, |
| 20 МГц при нулевой полосе обзора | |
| С опцией R&S®FSL-B7 | от (1 Гц) 10 Гц до 10 МГц с кратностью шага 1/3 |
| Полоса видеофильтра | от 10 Гц до 10 МГц |
| Полоса I/Q-демодуляции | 20 МГц |
| Фазовый шум SSB на частоте 500 МГц | тип. -103 дБн (1 Гц) при отстройке 10 кГц от несущей |
| Средний уровень собственных шумов | |
| Без предусилителя на 1 ГГц | менее -140 дБмВт (1 Гц) |
| С предусилителем на 1 ГГц | менее -156 дБмВт (1 Гц), тип. -163 дБмВт (1 Гц) |
| Точка TOI | >+5 дБмВт, тип. +12 дБмВт |
| Детекторы | положительный/отрицательный пиковый, автопиковый, среднеквадратический, квазипиковый, среднего значения, отсчетов |
| Погрешность измерения уровня (доверительный уровень 95%) | <0,5 дБ |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Прибор | 1 - шт. |
| 2 | Пассивные пробники для каждого канала; | 1 - шт. |
| 3 | Шнур питания; | 1 - шт. |
| 4 | инструкция по эксплуатации; | 1 - шт. |
| 5 | CD- диск с ПО. | 1 - шт. |
Документы:
Мы предлагаем для поставки радиоизмерительные средства анализаторы кабелей и антенн. Векторный анализатор цепей Rohde & Schwarz ZVL, артикул 20914 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
