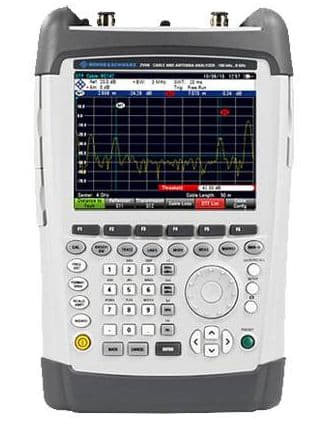

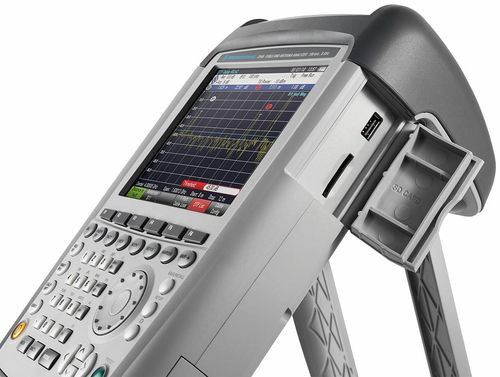

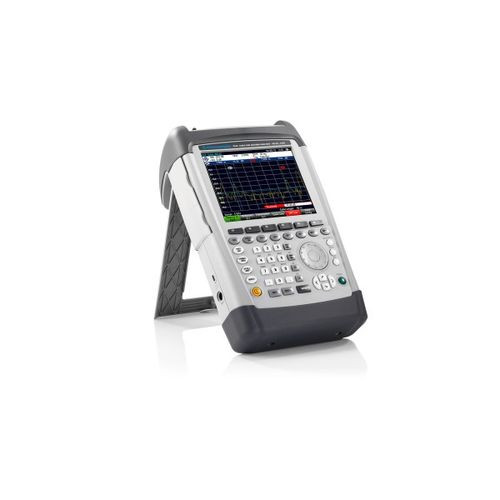

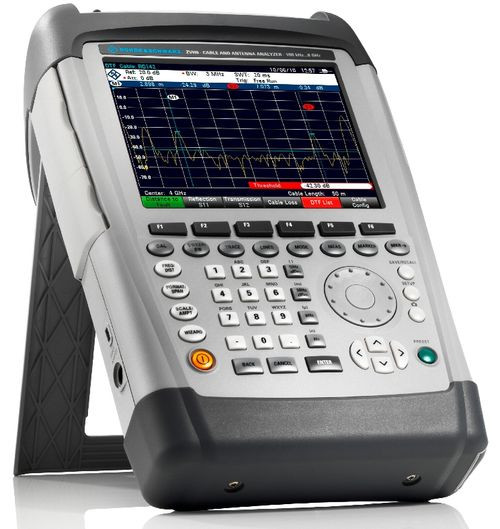

Анализатор кабелей и антенн Rohde & Schwarz ZVH4
Краткое описание анализатора кабелей и антенн Rohde & Schwarz ZVH4
Анализатор антенн R&S ZVH – это производительный, многофункциональный и компактный прибор, простой в использовании и неприхотливый в эксплуатации. С его помощью осуществляется анализ кабелей, антенн и различных электрических цепей при монтаже, эксплуатации и тестировании передающих базовых станций мобильной связи и сотовых сетей.
Как и другие приборы этого класса, перед началом работы анализатор антенн R & S ZVH требует калибровки для обеспечения максимальной точности. Эта процедура проводится один раз, после чего вы можете использовать прибор в любом режиме — повторять калибровку не потребуется. Быстрая смена режимов измерений позволяет легко выполнять несколько задач подряд.
Простое и понятное управление позволяет быстро освоить работу с R&S ZVH как профессионалам, так и начинающим пользователям. Анализатор электроцепей оснащён большим жидкокристаллическим дисплеем и удобной кнопочной панелью управления, с возможностью программирования клавиш. Мастер создания отчётов поможет вам легко и быстро передать информацию с анализатора на персональный компьютер для дальнейшей обработки, а мощный пакет специального программного обеспечения R&S ZVHView упростит создание отчётности.
Большое количество коммуникационных разъёмов позволяют подключать к анализатору сигналов электроцепей R&S ZVH самые различные аксессуары, включая GPS приёмник или Biass-Tee. При помощи портов USB и LAN вы можете осуществлять удалённое подключение для дистанционного управления прибором.
Купить анализатор антенн R&S ZVH — хорошее решение, способное значительно повысить комфортность вашей работы: это один из самых быстрых и производительных анализаторов антенн и кабелей, представленных на современном рынке.
Отличительные особенности R&S ZVH:
- Несколько комплектаций и модификаций с разными функциональными возможностями.
- Частотный диапазон от 100 КГц до 3,6 ГГц (модель R&S ZVH 4).
- Частотный диапазон от 100 КГц до 8 ГГц (модель R&S ZVH 8).
- Большая продолжительность работы от батареи для работы в полевых условиях.
- Легкозаменяемые элементы питания.
- Встроенный источник питания для активных компонентов (например, антенных усилителей TMA).
Области применения анализатора R&S ZVH:
- Согласование антенн.
- Тестирование антенного усилителя (TMA).
- Проверка кабеля на неполадки и разрывы.
- Расчёт потерь и определение выходной мощности BTS.
- Измерения расстояния до места повреждения;
- Однопортовые измерения потерь в кабеле;
- Измерения параметров отражения;
- Измерения параметров передачи;
- Встроенный источник постоянного смещения;
- Измерения поглощаемой мощности;
- Направленные измерения мощности;
- Определение положения с помощью приемника GPS.
- Создание протоколов результатов измерений за несколько шагов с помощью мастера измерений R&S®ZVH wizard;
- Таблицы каналов для установки частот;
- Оптимальное считывание результатов измерений в любых положениях;
- Мультиязычная поддержка;
- Легкодоступные, хорошо защищенные разъемы.
Технические характеристики анализатора кабелей и антенн Rohde & Schwarz ZVH4
| Характеристики | Значение | |
|---|---|---|
| Диапазон частот | От 100 кГц до 3,6 ГГц | |
| Выходная мощность (порт 1, порт 2) | от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ | |
| Максимально допустимый уровень паразитного сигнала на входе | +17 дБмВт (номинал) | |
| Число точек | 631 | |
| Измерения расстояния до места повреждения (DTF — Distance-to-fault) | ||
| Режимы отображения | Обратные потери (дБ), КСВН | |
| Разрешение в метрах | (1,58 * коэффициент замедления/полоса обзора) | |
| Отображаемый диапазон измерения расстояния | от 3 м до 1500 м | |
| Измерения параметров отражения | ||
| Направленность | от 100 кГц до 3 ГГц (номинал) > 43 дБ (номинал) | |
| от 3 ГГц до 3,6 ГГц > 37 дБ (номинал) | ||
| от 3,6 ГГц до 6 ГГц | ||
| От 6 ГГц до 8 ГГц | ||
| Режимы отображения | Обратные потери (дБ), КСВН, потери в кабеле при однопортновом измерении | |
| Измерения параметров передачи (R&S®ZVH-K39) | ||
| Динамический диапазон (S21) | от 100 кГц до 300 кГц > 50 дБ (номинал) | |
| от 300 кГц до 2,5 ГГц > 80 дБ, тип. 100 дБ | ||
| от 2,5 ГГц до 3,6 ГГц > 70 дБ, тип. 90 дБ | ||
| от 3,6 ГГц до 6 ГГц | ||
| От 6 ГГц до 8 ГГц | ||
| Режимы отображения | амплитуда в дБ (потери, усиление) | |
| Источник питания постоянного тока (пост. смещение, порт 1 и порт 2) | ||
| Диапазон напряжений | внутренний источник напряжения | |
| Максимальное напряжение | внешний источник напряжения | |
| Общие данные | ||
| Время работы от батареи | R&S®HA-Z204, 4,5 А*ч | |
| R&S®HA-Z206, 6,75 А*ч | ||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Прибор | 1 - шт. |
| 2 | Литий-ионная батарея; | 1 - шт. |
| 3 | USB-кабель | 1 - шт. |
| 4 | LAN кабель | 1 - шт. |
| 5 | AC адаптер питания | 1 - шт. |
| 6 | SD карт-ридер для ПК | 1 - шт. |
| 7 | CD-диск с ПО FSH4View и документацией | 1 - шт. |
| 8 | Инструкция быстрой настройки | 1 - шт. |
Документы:
Мы предлагаем для поставки радиоизмерительные средства анализаторы кабелей и антенн. Анализатор кабелей и антенн Rohde & Schwarz ZVH4, артикул 316437 по цене 892 495 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
