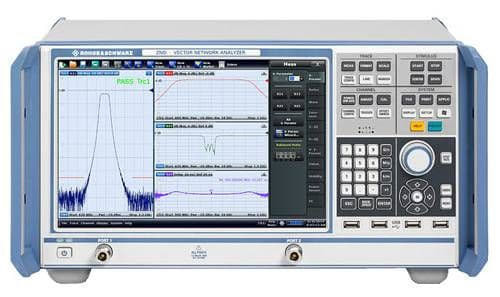

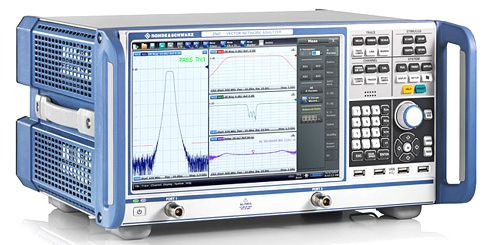

Анализатор кабелей и антенн Rohde & Schwarz ZND
Краткое описание анализатора кабелей и антенн Rohde & Schwarz ZND
Анализатор электроцепей R&S ZND – это простой и неприхотливый в эксплуатации прибор начального уровня от одного из ведущих мировых производителей электроизмерительного оборудования.
Вам нужен надёжный помощник с базовым набором функций, не отягощённый огромным количеством дополнительных возможностей и опций, за которые придётся переплачивать? Анализатор электрических цепей R&S ZND от компании Rohde & Schwarz — это именно то, что вам нужно. С его помощью вы сможете ещё быстрее и эффективнее измерять параметры фильтров и усилителей, а также осуществлять измерения кабелей и антенн.
Данный прибор представляет собой однонаправленный векторный анализатор цепей с диапазоном частот до 4,5 ГГц. R&S ZND легко модернизируется в двунаправленный векторный анализатор с диапазоном частот до 8,5 ГГц.
Пользовательский интерфейс с простой и понятной структурой меню делает работу с R&S ZND быстрой и продуктивной. Благодаря большому сенсорному экрану 12.1" и гибким настройкам графиков и кривых анализатор кабелей и антенн позволяет одновременно просматривать все интересующие вас результаты.
Удобный мастер создания отчётов поможет вам легко и быстро передать информацию с анализатора R&S ZND на персональный компьютер для дальнейшей обработки, а мощный пакет специального программного обеспечения упростит само создание отчётности.
Дистанционное управление устройством может осуществляться при помощи коммуникационных портов IEEE488 и IEC60625, а также по локальной сети или сети интернет благодаря стандартным портам RJ-45. Имеются также 2 разъёма USB для подключения периферийных устройств и аксессуаров, и даже 15-контакный разъем Sub-D для вывода информации на VGA-монитор. Анализатор электрических цепей R&S ZND поддерживает нормировку конфигураций для проведения измерений параметров отражения и передачи, а также двухпортовую калибровку с одним трактом, компенсацию влияния стенда для испытаний и полную однопортовую калибровку.
Купить анализатор кабелей R&S ZND будет хорошим решением для специалистов, нуждающихся в простом, но точном и эффективном приборе, обладающем возможностью дальнейшей модификации.
Отличительные особенности R&S ZND:
- Однонаправленный двухпортовый анализатор цепей с диапазоном до 4,5 ГГц.
- Опционально доступна модификация до 8,5 ГГц.
- Опционально доступна модификация до полнофункционального двунаправленного измерителя.
- Отображение всех четырёх S-параметров.
- Удобный интерфейс управления и понятное русскоязычное меню.
- Мастер обучения и система подсказок для контекстного меню.
- Большой сенсорный экран (12,1”) с антибликовым покрытием.
- Удобная и функциональная панель управления.
- Функциональные клавиши Undo/Redo для отмены или восстановления — до 6 шагов.
- Анализ во временной области.
Технические характеристики анализатора кабелей и антенн Rohde & Schwarz ZND
| Характеристики | Значение | Диапазон частот | от 100 кГц до 4,5 ГГц |
|---|---|---|
| от 100кГц до 8,5 ГГц (с опцией ZND-K1 или ZND-K8) | ||
| Погрешность установки частоты выходного сигнала | ±1x10-6 | |
| Разрешение установки частоты | 1 Гц | |
| Количество и тип измерительных портов | 2, N-тип гнездо, 50 Ом | |
| Тип измерений | однонаправленные (S11и S21) | |
| Полная матрица S-параметров (с опцией ZND-K5 или ZND-K6) | ||
| Время измерения одной точки при полосе ПЧ 300 кГц, режим CW | < 10мкс | |
| Время переключения | ||
| Между каналами (2001 точка) | < 5 мс | |
| Между наборами настроек (2001 точка) | < 5 мс | |
| Динамический диапазон в полосе измерения 10 Гц | от 100 кГц до 6,5 ГГц: >120 дБ (тип. > 130 дБ) | |
| от 6,5 ГГц до 8,5 ГГц: >110 дБ (тип. > 125 дБ) | ||
| Выходная мощность измерительного порта | без опции ZND-K7: от -20 до +3 дБм | |
| с опцией ZND-K7: от -45 до +3 дБм | ||
| Полоса ПЧ | от 1 Гц до 300 кГц | |
| Количество точек на кривую | от 2 до 5001 | |
| Экран | 12,1" цветной сенсорный WXGA дисплей (1280 x 800 пикселей) | |
| Масса | 14 кг | |
| Габариты (Ш x В x Г) | 461,1 мм x 239,9 мм x 351,0 мм | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель LCR; | 1 - шт. |
| 2 | Кабель питания | 1 - шт. |
| 3 | 4-проводные измерительные кабели HZ184 | 1 - шт. |
| 4 | 4-проводное измерительное устройство для элементов поверхностного монтажа HZ188 | 1 - шт. |
| Дополнительная комплектация | ||
| 1 | HZ42 Комплект для монтажа в стойку 19" 2RU; | 1 - шт. |
| 2 | HO880 IEEE-488 (GPIB) интерфейс, гальванически развязанный; | 1 - шт. |
| 3 | HZ181 4-разъемный стационарный блок с шунтирующей пластиной; | 1 - шт. |
| 4 | HZ184 4-разъемный измерительный кабель Кельвина; | 1 - шт. |
| 5 | HZ186 4-разъемный измерительный кабель-преобразователь; | 1 - шт. |
| 6 | HZ188 4-разъемный стационарный блок для тестирования SMD-компонентов. | 1 - шт. |
Документы:
Мы предлагаем для поставки радиоизмерительные средства анализаторы кабелей и антенн. Анализатор кабелей и антенн Rohde & Schwarz ZND, артикул 316439 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
