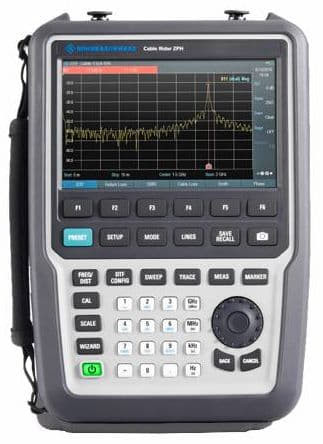

Анализатор АФУ Rohde & Schwarz ZPH
Краткое описание анализатора АФУ Rohde & Schwarz ZPH
Анализатор АФУ Rohde & Schwarz ZPH – это автоматизированный однопортовый прибор для тестирования кабельно-фидерных устройств, антенн и другого подобного оборудования. Разработанный для использования в полевых условиях, он существенно упрощает диагностику коммуникационных линий и компонентов приемо-передающего оборудования.
Функция "Мастер измерений". Для сокращения затрат времени на подготовку и выполнение измерений, анализатор АФУ Rohde & Schwarz ZPH оснащен функцией WIZARD. Настройка прибора и предварительное конфигурирование мастера измерений выполняется квалифицированным сотрудником в офисе, а полевые измерения сможет производить персонал любой степени подготовки. Оператору необходимо лишь выполнять операции в соответствии с пошаговой инструкцией, команды которой высвечиваются на экране калибратора.
Управление. Анализатор АФУ Rohde & Schwarz ZPH имеет сенсорный экран и кнопочный интерфейс для прямого доступа к функциям. Сенсорный экран поддерживает управление жестами, поэтому пользоваться им так же привычно, как смартфоном. Крупноразмерные кнопки размещены с большими интервалами – для удобства работы в защитных перчатках. Подключив к анализатору любой беспроводный маршрутизатор, вы можете управлять прибором дистанционно, используя для этого свой коммуникатор или планшет. Это упрощает работы в труднодоступных местах.
Средства калибровки. Анализатор АФУ Rohde & Schwarz ZPH не требует предварительной настройки, за счет точной заводской калибровки. встроенные калибровочные меры ХХ/КЗ и нагрузки понадобятся при подключении к объекту контроля через дополнительные переходники. Таким образом, не допускается повышение погрешности.
Дополнительные опции. Вы можете расширить рабочий частотный диапазон прибора до 4 ГГц, например, для тестирования СВЧ систем. Так же, доступно включение поддержки GPS для точного позиционирования при полевых измерениях. Все опции анализатора АФУ Rohde & Schwarz ZPH активируются программно. Благодаря этому, не нужно сдавать прибор в сервисный центр для установки расширений каких-либо внутренних компонентов.
Купить анализатор АФУ Rohde & Schwarz ZPH, аксессуары и опции к нему, а также проконсультироваться у специалистов вы можете при посещении нашего магазина, непосредственно на сайте, задав вопрос в чате онлайн-консультанту либо написав нам в форме обратной связи, или же в телефонном режиме.
Отличительные особенности Rohde & Schwarz ZPH:
- Работа от аккумулятора на протяжении 9 часов.
- Диапазон частот от 2 МГц до 4 МГц.
- Скорость измерений 0,3 мс/точку.
- Дисплей WVGA небликующий 800х480 пикселей.
- Встроенные средства калибровки.
Технические характеристики анализатора АФУ Rohde & Schwarz ZPH
| Характеристики | Значение | |
|---|---|---|
| Диапазон частот | ||
| R&S®Cable Rider ZPH | От 2 МГц до 3 ГГц | |
| С установленной опцией R&S®ZPH-B4 | От 2 МГц до 4 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Индивидуальные измерения | Потери в кабеле в 1 канале | |
| Дистанция до места повреждения | ||
| отражение (S11) | ||
| Выходная мощность порта | Контролируется с помощью отслеживания затуханий генератора -10 дБм (ном.) | |
| Максимально допустимый паразитный сигнал | Измерение = отражение(S11)/потери в кабеле в одном канале/анализ расстояния до места повреждения +17дБм(ном.) | |
| Точки данных | выбираются От 101 до 2501 | |
| Измерение отражения S11 | ||
| Исправление направленности с помощью опции R&S®ZN-Z103 | 2 МГц ≤ F ≤ 4 ГГц (с установленной опцией R&S®ZPH-B4) > 42 дБ (ном.) | |
| Скорость измерений | 0.3 мс / точку | |
| Формат результата | величина, КСВ, величина и расстояние к месту повреждения, КСВ и расстояние до места повреждения | |
| Измерение потерь в кабеле через 1 канал | ||
| Формат результата | значение | |
| Диапазон значений | выбирается 1/2/5/10/20/50/100/120/150 дБ | |
| Анализ дистанции к повреждению | ||
| Формат результатов | возвратные потери (дБ), КСВ | |
| Разрешение неисправностей | (1,5 м * 108 м * Скорость линии связи/диапазон измерения сигнала) | |
| Максимальная длинна кабеля | Зависит от потерь в кабеле 1500 м (ном.) | |
| Максимальный номинальный уровень входного сигнала | ||
| Напряжение постоянного тока | 50 В | |
| Мощность CW RF (незатухающих радиочастотных колебаний) | порт 1 (измеритель мощности на входе) 30 дБм | |
| порт 2 (рефлектометр на входе) | ||
| Общие данные | ||
| Разрешение дисплея | WVGA 800*480 пикселей | |
| Батарея (с опцией R&S HA-Z306) | емкость 72 Втч | |
| напряжение 11.25 В (ном.) | ||
| Время работы с новой, полностью заряженной батареей9 часов | ||
| Размеры Ш × В × Г | 202 мм × 294 мм × 76 мм | |
| 8.0 in × 11.6 in × 3 in | ||
| Вес | 2,5 кг (5,5 фунта) | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Анализатор АФУ Rohde & Schwarz ZPH | 1 - шт. |
| 2 | USB-кабель | 1 - шт. |
| 3 | Литий-ионная батарея | 1 - шт. |
| 4 | AC адаптер питания со сменными вилками | 1 - шт. |
| 5 | Инструкция быстрой настройки | 1 - шт. |
| 6 | Боковой ремень | 1 - шт. |
Документы:
Мы предлагаем для поставки радиоизмерительные средства анализаторы кабелей и антенн. Анализатор АФУ Rohde & Schwarz ZPH, артикул 316440 по цене 477 412 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
