Корреляционный течеискатель ИСКОР-3.27.105Д
Искор-3.27.105Д предназначен для комплексного обследования трубопроводов и подземных коммуникаций
Тэги
Корреляционный течеискатель Искор-3.27.105Д — это современное диагностическое оборудование, предназначенное для комплексного обследования трубопроводов и подземных коммуникаций.
Ключевые возможности:
- Определение мест утечек жидкости в трубопроводах систем водоснабжения (холодного и горячего), отопления и других систем под давлением с помощью корреляционного метода
- Трассировка подземных коммуникаций с визуализацией оси и измерением глубины залегания
- Интегрированный модуль GPS/ГЛОНАСС для сохранения координат и нанесения трассы на карту
- Диагностика состояния запорной арматуры
- Создание базы данных для мониторинга состояния трубопроводов
- Двухканальная радиосвязь для более точного определения мест утечек
Функциональные возможности:
- Выявление мест разгерметизации и несанкционированных подключений (корреляционным и акустическим методами)
- Поиск и трассировка различных подземных коммуникаций (трубопроводы, кабельные линии)
- Диагностика повреждений кабелей (индукционным и акустическим методами)
- Графическое отображение результатов измерений
- Работа в пассивном режиме для обнаружения коммуникаций
- Активная трассировка с использованием генератора сигналов
Преимущества устройства:
- Усиленная защита от помех с регулируемым фильтром
- Быстрота и точность вычислений
- Прочные датчики с защитой от ударов и влаги
- Компактные размеры и малый вес
- Наглядная визуализация утечек через корреляционные графики
- Возможность работы в различных режимах обнаружения
Области применения:
- Системы водоснабжения и теплоснабжения (распределительные и магистральные сети)
- Нефтепродуктопроводы высокого давления
- Коммунальное хозяйство
- Теплоэнергетический сектор
- Службы водоснабжения
- Нефтетранспортные системы
Прибор особенно эффективен при работе с трубопроводами из различных материалов (чугун, сталь, пластик) и позволяет проводить точные измерения в сложных условиях городской инфраструктуры.
Мы предлагаем для поставки средства неразрушающего контроля корреляционные и акустические течеискатели. Корреляционный течеискатель ИСКОР-3.27.105Д, артикул 10019369 по цене 1 349 800 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Характеристики корреляционного течеискателя Искор-305
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода, м Внимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров. |
от 10 до 1000 |
| Диаметр трубопровода, мм | от 25 до 1000 |
| Давление в трубопроводе, атм | не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см | |
| - от 10 до 250 м | не более ±5 |
| - от 250 до 500 м | не более ±10 |
| - от 500 до 1000 м | не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин | |
| - от 10 до 250 м | не более 3 |
| - от 250 до 500 м | не более 4,5 |
| - от 500 до 1000 м | не более 4,5 |
| Частоты фильтрации сигнала утечки | |
| - фильтр нижних частот, кГц | 1,0; 1,5; 2,2 |
| - фильтр верхних частот, кГц | 0,3; 0,4; 0,5 |
| - цифровой фильтр, Гц | от 65 до 4500 |
| Общие данные | |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
| Дисплей | графический, TFT, 320х480 точек |
| Электропитание | встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от -25 до +45 |
| Время непрерывной работы, час | |
| - в нормальных условиях | не менее 8 |
| - при пониженной температуре -25°С | не менее 6 |
| Средняя наработка на отказ, час | не менее 2000 |
| Класс защиты от внешних воздействий | |
| - акустического датчика АДК-305 | IP65 |
| - предусилителя-передатчика УП-305 | IP51 |
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
| Габаритные размеры, мм | |
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
| - предусилителя-передатчика УП-305 | 135x95x78 |
| - корреляционного приемника КП-305 | 152x203x51 |
| Масса, кг | |
| - акустического датчика АДК-305 | 0,3 |
| - предусилителя-передатчика УП-305 | 0,9 |
| - корреляционного приемника КП-305 | 1,3 |
Характеристики трассопоискового приемника АП-019.3
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | - автоматическое – для 2D отображения «Трасса»; - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы | - 0...10 м; - автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | - 0,01...9,99 А; - автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления |
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
Характеристики трассопоискового приемника АП-027М
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
Характеристики трассировочного генератора АГ-105
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH» |
| Режим работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПР» (кратковременные посылки сигнала); - длительность посылки 0,12 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15 В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 - при частоте 32768 Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» |
| 40 - в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - при частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7...15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | - аккумулятор «12 В» (например, автомобильный); - выходное напряжение 11...14 В при токе не менее 4 А |
| - сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); - выходное напряжение 15 В, мощность 60 Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
| ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней передающей антенны «АН» | |
| бесконтактное подключение с применением индукционных передающих клещей | |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Характеристики электромагнитного датчика EMD-257
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики акустического датчика AD-257
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Характеристики акустического датчика ADM-227
| Параметр | Значение |
|---|---|
| Масса датчика, кг | 0,225±0,02 |
| Масса штыря, кг | 0,115±0,02 |
| Габаритные размеры датчика, мм (без соединительного провода) | 105(+2)x31(+1) |
| Габаритные размеры штыря, мм | 190(+2)x29(+1) |

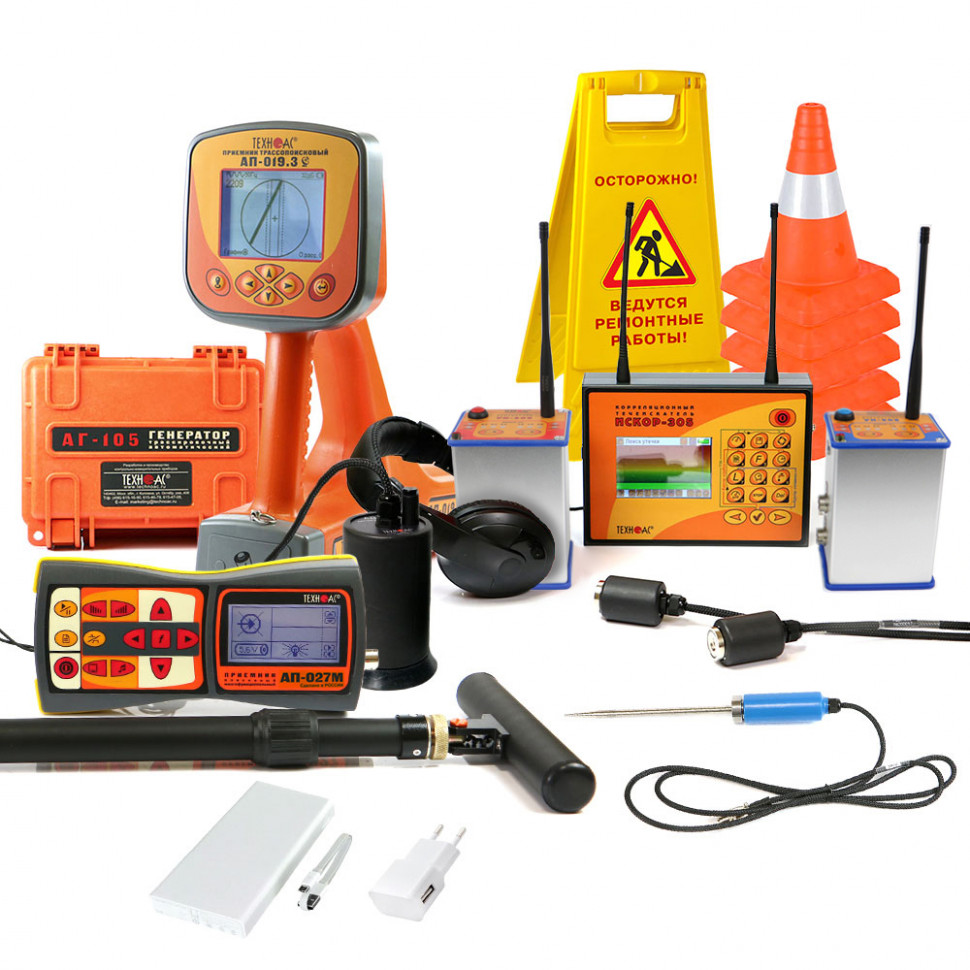

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Корреляционный приемник КП-305 | 1 шт. |
| 2 | Предусилитель-передатчик УП-305К | 1 шт. |
| 3 | Предусилитель-передатчик УП-305C | 1 шт. |
| 4 | Акустический датчик АДК-305 | 2 шт. |
| 5 | Антенна И305 | 4 шт. |
| 6 | Зарядное устройство И305.02.010 | 1 шт. |
| 7 | Источник питания И305.02.020 | 1 шт. |
| 8 | SD-карта (8 Гб) | 1 шт. |
| 9 | Картридер USB2.0 SD/MicroSD | 1 шт. |
| 10 | Наушники с регулировкой громкости | 1 шт. |
| 11 | Наушники | 1 шт. |
| 12 | Генератор трассировочный АГ-105 | 1 шт. |
| 13 | Трассопоисковый приемник АП-019.3 | 1 шт. |
| 14 | Трассопоисковый приемник АП-027M | 1 шт. |
| 15 | Комплект акустического датчика AD-257 | 1 шт. |
| 16 | Акустический датчик малогабаритный ADM-227 с функцией магнитного датчика | 1 шт. |
| 17 | Датчик электромагнитный EMD-247 | 1 шт. |
| 18 | Батарейка типоразмер R14 алкалиновая | 12 шт. |
| 19 | Батарейка типоразмер AA алкалиновая | 4 шт. |
| 20 | Диск CD-R ПО АП-019.3 | 1 шт. |
| 21 | Кабель USB 2,0 AM-mini USB 1 м | 1 шт. |
| 22 | Кабель АГ105.02.020 | 1 шт. |
| 23 | Кабель АГ120.02.020 | 1 шт. |
| 24 | Кабель АГ120.02.050 | 1 шт. |
| 25 | Кабель AP027.02.030 | 1 шт. |
| 26 | Штырь АГ110.02.004 | 2 шт. |
| 27 | Колпачок изоляционный d=8 мм | 2 шт. |
| 28 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 29 | Отвертка крестовая | 1 шт. |
| 30 | Power bank, 20 000 mAh | 1 шт. |
| 31 | Конус дорожный, высота 30 см | 5 шт. |
| 32 | Аварийный знак "Люк открыт" или "Идут работы" | 1 шт. |
| 33 | Чехол 53212 (сумка для приемник АП-019) | 1 шт. |
| 34 | Чехол 53222 (сумка для комплекта) | 1 шт. |
| 35 | Чехол 53186 (сумка для EMD-257) | 1 шт. |
| 36 | Кейс И305.02.030 | 1 шт. |
| 37 | Руководство по эксплуатации | 4 шт. |
