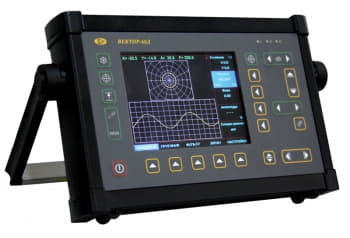

Вектор-60Д - универсальный вихретоковый дефектоскоп
Описание универсального вихретокового дефектоскопа Вектор-60Д (Снят с производства):
Универсальный вихретоковый дефектоскоп Вектор версии 60Д с поддержкой динамических (роторных) преобразователей и быстрым интерфейсом обмена Ethernet. Дефектоскоп предназначен для контроля металлопродукции на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр.
С дефектоскопом Вектор-60Д могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER , ELOTEST и др. при использовании специальных переходников.
Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.
Дефектоскоп может применяться как для ручного контроля, так и для использования в автоматизированных и механизированных системах в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.
Технические характеристики дефектоскопа Вектор-60Д:
| Характеристики | Значения |
|---|---|
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон регулировки предварительного усилителя | от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон изменения частоты | от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% |
| Диапазон изменения фазы Вектора | 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
| Фильтр НЧ | регулируемый от 5 до 1000 Гц |
| Фильтр ВЧ | регулируемый от 2,5 до 500 Гц |
| Режим работы | стандартный, синхро-режим |
| Вид графика | XY, XY+YT, XY+AT, YT, YT+XT |
| След сигнала | 0-30 сек, с шагом 1 сек |
| Зоны АСД | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | Вектор, точка |
| Типы преобразователей | дифференциальный, абсолютный, роторный |
| Память настроек | 200 настроек |
| Память результатов | 500 протоколов вихретокового контроля |
| Экран | цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце |
| Интерфейс | Ethernet |
| Разъемы преобразователей | 1 x Lemo1B + 1 x Lemo0B |
| Время работы | 8 часов от аккумуляторов |
| Внешнее питание | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +55° C |
| Размер (В x Ш x Д) | 210 мм x 340 мм x 75 мм |
| Масса | 4 кг с аккумуляторами |
