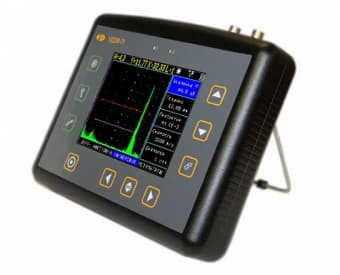

УД2В-П45.Lite ультразвуковой дефектоскоп

Описание ультразвукового дефектоскопа УД2В-П45.Lite:

Упрощенная модель широко распространенного  ультразвукового дефектоскопа УД2В-П46 с цветным дисплеем нового поколения, имеющая отличные показатели при работе на ярком солнечном свете и при отрицательных температурах. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт прибор позволяет выполнять все функции дефектоскопов УД2В-П46, кроме сохранения результатов контроля и связи с ПК. Ультразвуковой дефектоскоп данной модели может быть в дальнейшем модернизирован до версии УД2В-П46

Дефектоскоп предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат залегания дефектов, измерения толщины, измерения скорости распространения ультразвуковых колебаний (УЗК) в материале при проведении контроля качества.
Дефектоскоп УД2В-П45.Lite имеет хорошо читаемый под любым углом и при любом освещении цветной TFT дисплей, прост и удобен в обращении.

Сертификат Госстандарта России RU.C.27.003.A №33993, дефектоскоп зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации, Казахстане, Украине и Белорусии.

Отличительные особенности:

• Развертка: от 4 до 2975 мм (сталь)
• Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
• Усилитель дефектоскопа: широкополосный 1 - 10 МГц
• Диапазон регулировки усиления 110 дБ
• ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
• Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
• Зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью
• Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
• Детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал
• Отсечка: компенсированная от 0 до 80% высоты экрана
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• "Заморозка" А-сигнала
• Измерение толщины по одному сигналу или между двумя сигналами
• Память настроек: 20 настроек с А-сигналом
• Память результатов: отсутствует
• Связь с ПК: отсутствует
• Питание: 4 NiMh аккумулятора размер "D" или внешний блок питания
• 12 часов работы при средней яркости

• Масса дефектоскопа: 2,2 кг с аккумуляторами

Технические характеристики:

Характеристика	Значение
Диапазон настроек скорости ультразвука, м/с:	от 1000 до 9999
Тип дисплея:	цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
Источник питания:	аккумулятор 4 NiMh размер "D" внешний блок питания 220 В AC
Время непрерывной работы от аккумулятора, не менее:	не менее 10 часов
Габариты, мм:	170x225x45
Масса, г:	1200 г (электронный блок) 960 г (снаряженный аккумуляторный отсек)
Диапазон рабочих температур:	от -25 до +50
Память данных:	20 настроек с А-сигналом и названием
Развертка:	мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Задержка:	от -0,5 мкс до 994.5 мкс
Задержка в призме:	0 - 100 мкс с точностью 0,01 мкс
Демпфирование:	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс:	50 ом / 600 ом
Зондирующий импульс:	радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ:	до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель:	широкополосный 1-10 МГц 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей:	7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления:	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ):	диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК):	построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование:	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка:	компенсированная, 0 - 80% высоты экрана
Зоны контроля:	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД):	световая для каждой зоны отдельно и звуковая
Режимы работы АСД:	дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов:	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность:	3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды:	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
А-сигнал:	80 мм x 70 мм; 220 x 200 точек
Интерфейс:	нет
Разъемы преобразователей:	2 СР50

Комплект поставки:

• электронный блок дефектоскопа;
• блок питания 220 В;
• кабели СР50-Лемо, 2 шт;
• преобразователи, 2 шт;
• кабель RS232 для подключения к ПК;
• ПО для ПК;
• комплект документации;
• кейс для переноски.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Руководство пользователя (pdf, 2,1Мб) УД2В-П45.Lite.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Сертификат утверждения типа средства измерения на дефектоскоп УД2В-П45.Lite.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Сертификат утверждения типа на Украине УД2В-П45.Lite.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Сертификат соответствия Российского Речного Регистра УД2В-П45.Lite.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Разрешение Федеральной Службы по Экологическому, Технологическому и Атомному Надзору УД2В-П45.Lite.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Сертификат утверждения типа в Республике Беларусь УД2В-П45.Lite.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Сертификат утверждения типа в Республике Казахстан УД2В-П45.Lite.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Сертификат соответствия Российского Морского Регистра УД2В-П45.Lite.pdf
