Стандартные образцы предприятия (СОП) с зарубкой

Краткое описание стандартных образцов предприятий (СОП) с зарубкой:

Стандартные образцы предприятия (СОП) с зарубками применяются при настройке чувствительности и длительности развертки ультразвуковых дефектоскопов при контроле различных изделий (в большинстве случаев плоских (листовых) и трубных). СОП с зарубкой (угловым отражателем) производятся из того же материала, что и контролируемый объект, при этом геометрические размеры, такие как толщина или радиус кривизны поверхности стандартного образца, полностью соответствуют параметрам контролируемого изделия.

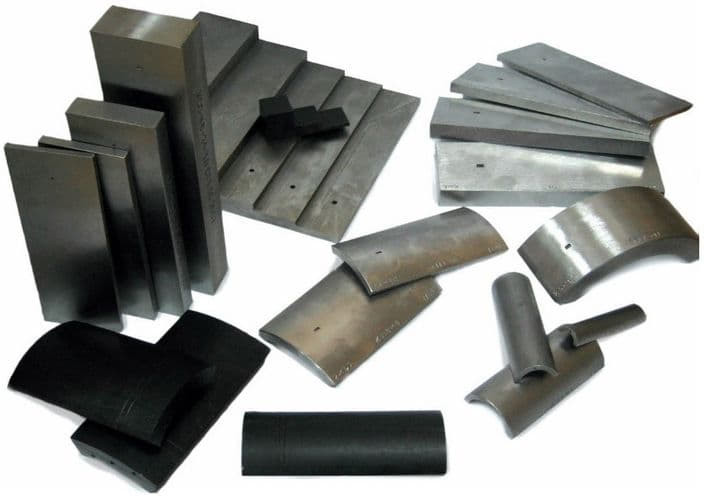

СОПы с зарубками можно условно отнести к четырём видам:

• плоский стандартный образец с зарубкой;
• трубный стандартный образец с зарубкой для контроля продольного сварного шва;
• трубный стандартный образец с зарубкой для контроля поперечного сварного шва;
• стандартный образец с зарубкой для контроля гибов трубопроводов.

Обычно стандартные образцы создаются в соответствии с определенными нормативными документами, которые определяют:

• габаритные размеры стандартного образца
• размеры (ширина и глубина) зарубки
• место расположение зарубки на образце
• количество зарубок

В большинстве случаев стандартные образцы с зарубкой изготавливается по следующим нормативным документам:

• СОУ-Н МПЕ 40.1.17.302:2005 "Ультразвуковой контроль сварных соединений элементов котлов трубопроводов и сосудов"
• РД 34.17.302-97(ОП-501 ЦД-97) "Котлы паровые и водогрейные.Трубопроводы пара и горячей воды,сосуды.Сварные соединения. Контроль качества.Ультразвуковой контроль.Основные положения."
• РД 34.17.418 (И 23 СД-80) "Инструкция по дефектоскопии губов трубопроводов из перлитной стали"
• ВСН 012-88 "Строительство магистральных и промысловых трубопроводов.Контроль качества и приемка работ.Часть1."
• СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов."
• РДИ 38.18.016-94 "Инструкция по УЗК сварных соединений технологического оборудования."
• ОСТ-32-100-87 "Ультразвуковой контроль швов сварных соединений мостов, локомотивов и вагонов."

Документы:

Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. Стандартные образцы предприятия (СОП) с зарубкой, артикул 20140 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
