Прибор диагностики свай -Доп.комплектация 1 (диагностика свай)
Описание прибора диагностики свай ПДС-МГ4-доп. комплектация 1:
Прибор ПДС-МГ4 предназначен для определения глубины забивки свай и локализации дефектов (деформации профиля поперечного сечения сваи, трещины) в свае, забитой в различные грунты. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.
Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

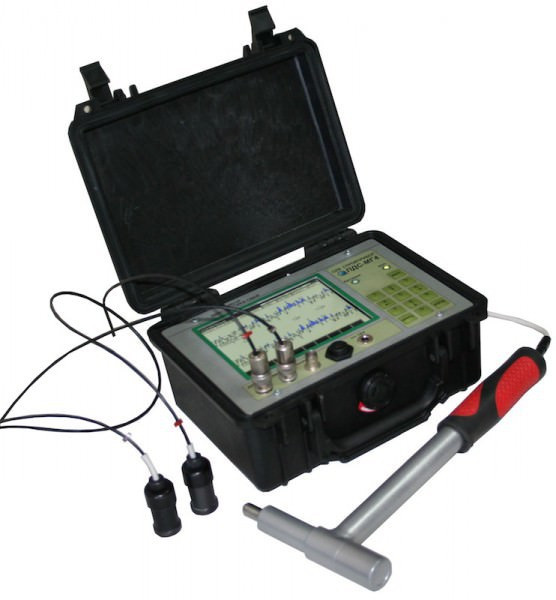

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.
Прибор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.
Технические характеристики прибора диагностики свай ПДС-МГ4-доп. комплектация 1:
| Параметр | Значения |
|---|---|
| Наименование характеристик | ПДС-МГ4-доп. комплектация 1 (диагностика свай) |
| Количество измерительных каналов | 2 |
| Рабочая полоса частот, Гц | 10 - 8000 |
| Частота дискретизации, кГц | 62,5 |
| Число отсчетов при измерении | 2048 - 16384 |
| Динамический диапазон, дБ | от 0 до 60 |
| Регулируемый усилитель, дБ | от 0 до 26 |
| Габаритные размеры, мм | 240×200×110 |
| Масса прибор, кг, не более | 3 |
Комплект поставки ПДС-МГ4-доп. комплектация 1
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок электронный ПДС-МГ4 | 1 |
| 2 | Сейсмоприемник | 1 |
| 3 | Молоток ударный | 1 |
| 4 | Молоток с датчиком силы | 1 |
| 5 | Кабель связи с ПК | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Руководство по эксплуатации. Паспорт | 1 |
| 8 | Упаковочный футляр | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Строй-прибор/Описание типа средства измерений ПДС-МГ4.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Строй-прибор/Свидетельство типа СИ ПДС-МГ4.pdf
Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. Прибор диагностики свай -Доп.комплектация 1 (диагностика свай), артикул 10010238 по цене 273 600 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
