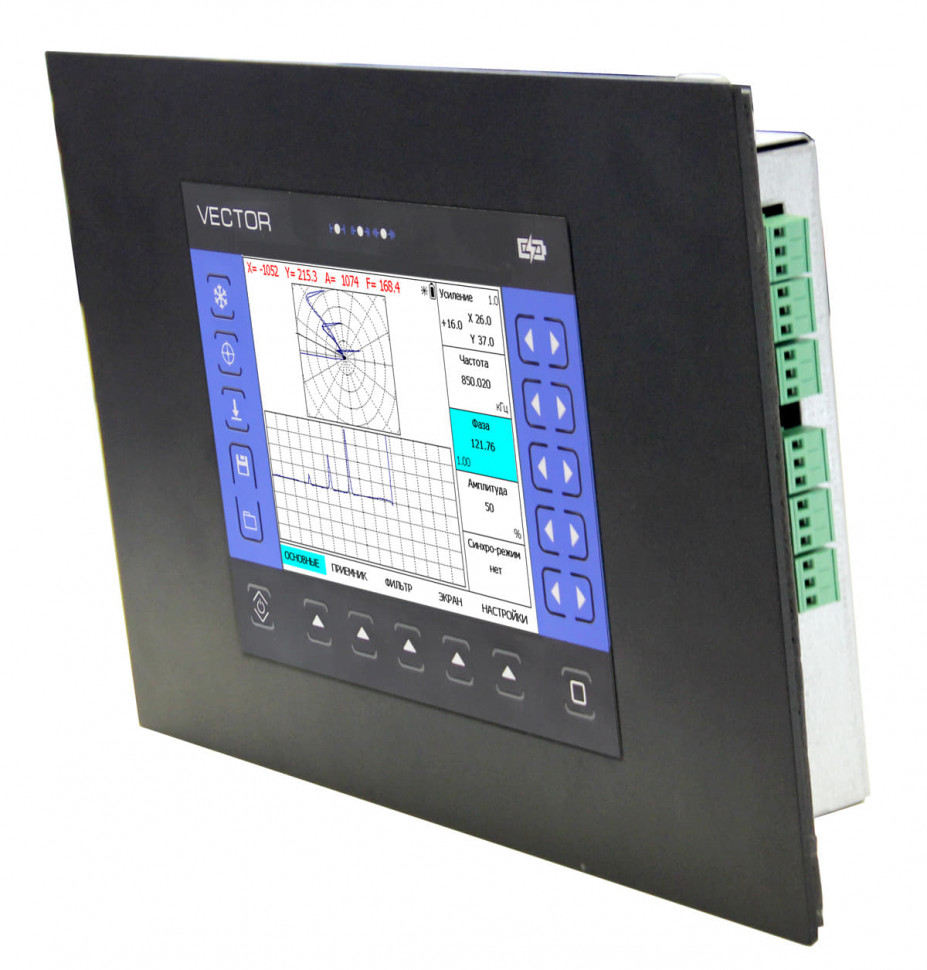

Дефектоскоп вихретоковый промышленный Вектор-50П

Описание дефектоскопа вихретокового промышленного Вектор-50П:

Новая модель вихретокового дефектоскоп ВЕКТОР версии 50П предназначена для автоматизации процесса вихретокового контроля.  Дефектоскоп монтируется в любой промышленный шкаф и благодаря наличию дискретных входов и выходов интегрируется с любыми датчиками и исполнительными устройствами автоматической линии. Память прибора позволяет сохранять графическое изображение сигнала, параметры настройки и результаты измерения.

С дефектоскопом ВЕКТОР-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10  Гц до 20 МГц. Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности,  железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю  и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Отличительные особенности дефектоскопа Вектор-50П:

• Отлично читаемый  TFT экран
• Различные виды зон АСД с задаваемой логикой определения дефекта
• Богатые функциональные возможности и широкий круг решаемых задач
• Возможность подключения различных вихретоковых преобразователей
• Запоминание большого количества настроек и результатов контроля
• Большой набор дискретных портов для интеграции в любую систему контроля

• Отображение сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях


• Отдельное усиление по осям X и Y

• Режим синхронизации для работы с деталями вращения
• Возможность контроля различных углепластиков
• Контроль композитов на расслоения с использованием импедансных преобразователей
• Большая память настроек и результатов
• Две настраиваемые зоны АСД: коробка и сегмент

• Различные режимы отображения сигнала


Технические характеристики Вектор-50П:

Характеристики	Значения
Диапазон регулировки усиления	от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя	от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты	от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя	12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора	0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ	регулируемый от 5 до 1000 Гц
Фильтр ВЧ	регулируемый от 2,5 до 500 Гц
Режим работы	стандартный, синхро-режим, частотное сканирование
Вид графика	XY, XY+YT, XY+AT, YT, YT+XT
След сигнала	0-30 сек,  с шагом 1 сек
Зоны АСД	коробка, сегмент
Режимы АСД	дефект в зоне, дефект вне зоны
Типы вывода на экран	вектор, точка
Типы преобразователей	дифференциальный, абсолютный, роторный
Память настроек	100 настроек
Память результатов	500 протоколов вихретокового контроля
Экран	цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце
Интерфейс	USB, Ethernet
Дискретный ввод-вывод	6 дискретных входов, 4 дискретных выхода, 2 выхода АСД
Разъемы преобразователей	1 x Lemo 10pin + 1 x Lemo 6 pin
Внешнее питание	блок питания +24 В
Диапазон рабочих температур	от 10º C до +55° C
Размер (Д x В x Ш)	350 мм x 235 мм x 60 мм
Масса	не более 3 кг

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Свидетельство СИ 33845-12.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Кропус/Описание типа СИ 33845-12.pdf

Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. Дефектоскоп вихретоковый промышленный Вектор-50П, артикул 10007081 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
