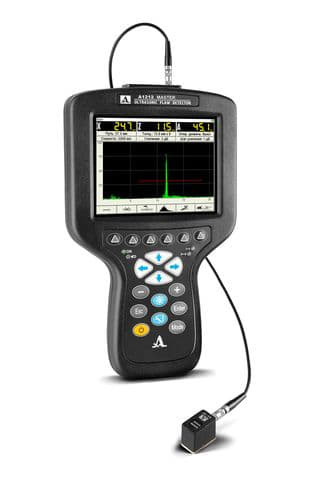

Дефектоскоп ультразвуковой А1212 MASTER

Описание универсального ультразвукового дефектоскопа А1212 MASTER в базовой комплектации:

Ультразвуковой дефектоскоп А1212 MASTER предназначен для поиска, определения и оценки параметров дефекта (нарушение сплошности и однородности материала) в объектах контроля из металлов и пластмасс. Возможность построения функции ВРЧ по 32-м точкам и использования АРД - диаграмм. Малый вес прибора (800 грамм), эргономичный корпус.

Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Назначение А1212 MASTER:

• контроль сварных швов;
• поиск мест коррозии, трещин, внутренних расслоений и других дефектов;
• определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс;
• измерение толщины изделия.

Отличительные особенности дефектоскопа А1212 MASTER:

• Все возможности современного дефектоскопа в компактном корпусе;
• Оптимален для работы в труднодоступных местах объекта;
• Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках;
• Вес прибора - 800 грамм вместе с аккумулятором;
• Максимальное время непрерывной работы – 8 часов;
• Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой;
• Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение;
• Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры;
• Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте;
• Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей;
• Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами);
• Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал);
• Запоминание на экране огибающей максимумов сигнала;
• Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба);
• Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора;
• Программируемая форма зондирующего импульса;
• Регулируемая частота посылки зондирующих импульсов (до 1000 Гц);
• Построение функции ВРЧ по свободному закону (32-х точечная интерполяция);
• Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов;
• Возможность использования DAC-кривых;
• Дополнительные режимы: "стоп - кадр", "электронная временная лупа";
• Связь с компьютером по высокоскоростному USB-порту;
• Совместимость с широким спектром преобразователей различных производителей.

Дополнительные возможности дефектоскопа А1212 MASTER:

• Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте;
• Специализированный чехол с солнцезащитной блендой защищают электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей;
• Возможность использования солнцезащитной бленды в качестве подставки для настольного расположения дефектоскопа значительно облегчает работу с прибором в лабораторных условиях;
• Большая библиотека конфигураций настраиваемых параметров (100 вариантов): настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора;
• Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля): отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.
• Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов): в течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана;
• Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа;
• Работа с результатами измерений.

Технические характеристики А1212 MASTER:

Параметр	Значение
Диапазон устанавливаемых номинальных частот ультразвука	от 0,5 до 15,0 МГц
Отклонение рабочих частот от номинальных	± 10%
Диапазон настройки на скорость ультразвука в материале	от 500 до 14 999 м/с
Диапазон перестройки усиления приемника	от 0 до 100 дБ
Отклонение установки усиления	± 1,0 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL	от 7 до 6 000 мм
D1771 4.0A0D12CL	от 2 до 3 000 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями	±(0,02H+1,00) мм
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS	от 2 до 1 300 мм
S5096 5.0A70D6CS	от 2 до 500 мм
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:
глубины H	±(0,03H+1,00) мм
дальности по поверхности L	±(0,03L+1,00) мм
Диапазон измерений временных интервалов на частоте 2,5 МГц	от 0 до 1 900 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм	±(0,1+0,0001Тизм) мкс
Источник питания	аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее:	9 ч
Диапазон рабочих температур	от -30 до +55?C
Тип дисплея	цветной TFT
Разрешение дисплея	640 х 480
Габаритные размеры электронного блока:	260 х 157 х 43 мм
Масса с аккумулятором:	800 г

Базовый комплект поставки А1212 MASTER:

1. А1212 MASTER - электронный блок УЗ дефектоскопа
2. Кабель LEMO-LEMO двойной 1,2 м
3. Кабель LEMO-LEMO одинарный 1,2 м
4. Преобразователь D1771 4.0A0D12CL
5. Преобразователь S3568 2.5A0D10CL
6. Преобразователь S5182 2.5A65D12CS
7. Преобразователь S5096 5.0A70D6CS
8. Сетевой адаптер с кабелем 220 B - 15 B
9. Кабель USB A - Micro B
10. Компакт-диск с документацией и ПО (ADM 4)
11. Калибровочный образец V2/25
12. Планшет D12
13. Чехол D12
14. Гель УЗ  -30°C...+100°C, 0,1 кг
15. Сумка E14

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/Свидетельство о внесении в реестр РФ дефектоскопа А1212 MASTER, A1214 EXPERT.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/Руководство по эксплуатации дефектоскопа А1212 MASTER.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/Декларация о соответствии EAC А1212 MASTER, A1214 EXPERT.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/Методические указания по применению ультразвуковых дефектоскопов А1212 МАСТЕР, А1214 ЭКСПЕРТ.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/Рекламный буклет для универсальных ультразвуковых дефектоскопов А1211 Mini, A1212 MASTER, A1214 EXPERT.pdf

Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. Дефектоскоп ультразвуковой А1212 MASTER, артикул 145412 по цене 450 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
