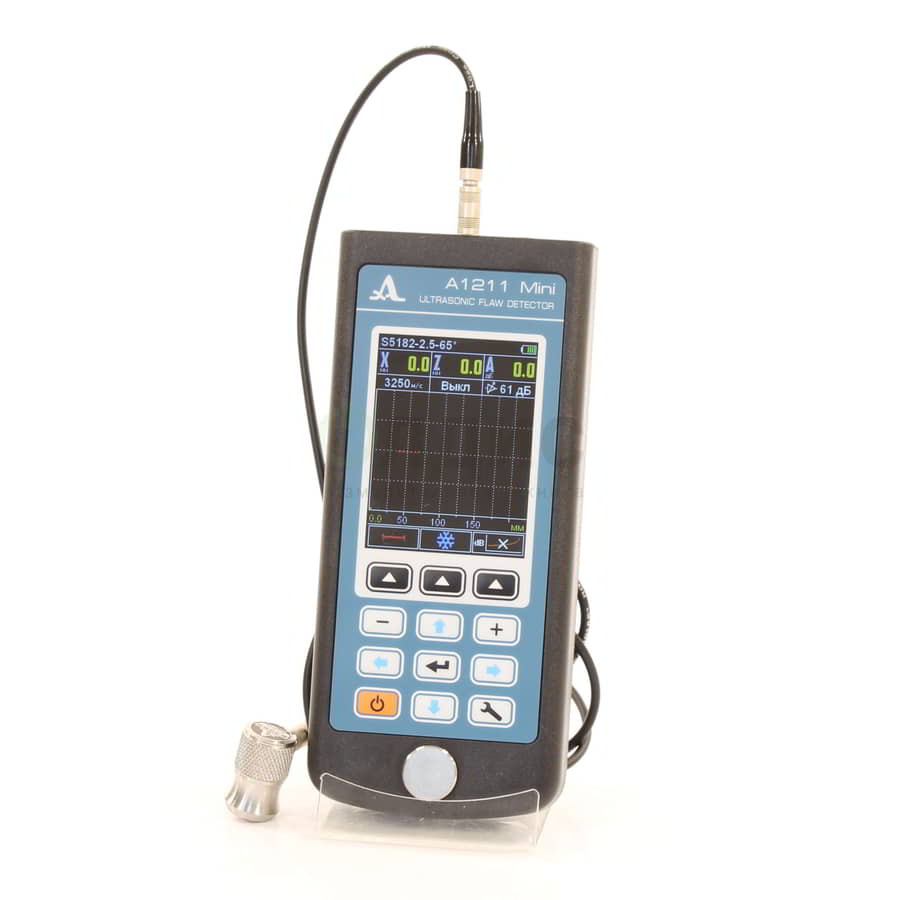

Дефектоскоп ультразвуковой А1211 Mini

Описание универсального ультразвукового дефектоскопа А1211 Mini в базовой комплектации:

Миниатюрный ультразвуковой дефектоскоп А1211 Mini - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Назначение А1211 Mini:

• контроль сварных швов;
• поиск мест коррозии, трещин, внутренних расслоений и других дефектов;
• определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс;
• измерение толщины изделия.

Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.

Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.

Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.

Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.

Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.

Отличительные особенности дефектоскопа А1211 Mini:

• Измерение уровней сигналов и координат дефектов
• Возможность выбора типа шкалы: мм - по глубине, мкс - время
• Быстрый доступ к функциям управления
• Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
• Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
• Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
• Индикатор уровня заряда аккумулятора
• Оперативное управление яркостью подсветки экрана прибора
• Дискретность индикации результатов измерений: 0,1 или 1 мм
• Связь с ПК по USB
• Программное обеспечение для приема данных из прибора и сохранения их на ПК
• Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.

Функциональные возможности А1211 Mini:

• Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов;
• Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения;
• Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций;
• Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-сканов.

Технические характеристики дефектоскопа А1211 Mini:

Параметр	Значение
Диапазон устанавливаемых скоростей ультразвука	1 000 – 14 999 м/с
Номинальные рабочие частоты ультразвука	0,5 – 15 МГц
Диапазон перестройки усиления	от 0 до 80 дБ
Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями
с преобразователем S3568 2.5A0D10CL	от 7 до 900 мм
с преобразователем D1771 4.0A0D12CL	от 2 до 450 мм
Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина)	±(0,03H+0,2) мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5А65D12CS	от 2 до 200 мм
S5096 5.0А70D6CS	от 2 до 90 мм
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями:
глубины H	±(0,03H+1) мм
дальности по поверхности L	±(0,03L+1) мм
Номинальное напряжение питания	3,7 В
Продолжительность работы от аккумулятора, не менее	9 ч
Габаритные размеры электронного блока, не более	161х70х24 мм
Масса электронного блока, не более	210 г
Средняя наработка на отказ	18 000 ч
Установленный срок службы	5 лет
Диапазон рабочих температур	от -20 до +50 ?C

Базовый комплект поставки А1211 Mini:

№	Наименование	Код
1	А1211 Mini - УЗ дефектоскоп	1118
2	Преобразователь S3568 2.5A0D10CL	1213
3	Преобразователь S5182 2.5A65D12CS	1462
4	Преобразователь S5096 5.0A70D6CS	1434
5	Кабель LEMO-LEMO одинарный 1,2 м	1443
6	Адаптер 220 В - USB	1830
7	Кабель USB A-Micro B	1222
8	Компакт диск с документацией и ПО	1511
9	Чехол Т12	1612
10	Гель УЗ -30°C...+100°C, 0,1 кг	1915
11	Жесткий кейс Т12	1614

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/Свидетельство о внесении в реестр РФ дефектоскопа А1211 Mini.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/Руководство по эксплуатации дефектоскопа А1211 Mini.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/А1211 Mini Декларация о соответствии EAC.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/AKS/Рекламный буклет для универсальных ультразвуковых дефектоскопов А1211 Mini, A1212 MASTER, A1214 EXPERT.pdf

Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. Дефектоскоп ультразвуковой А1211 Mini, артикул 145411 по цене 230 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
