Портативный газоанализатор ПГА-24 (диоксид углерода (CO2), сероводород (H2S)) с поверкой
Описание портативного газоанализатора ПГА-24 (CO2, H2S):
Газоанализатор ПГА-24 предназначен для измерения диоксида углерода (CO2), сероводорода (H2S) в воздухе рабочей зоны.
Так же портативные инфракрасные газоанализаторы ПГА в зависимости от модели 1-96 измеряет объем доли метана, пропана, углекислого газа, кислорода, водорода и массовой концентрации угарного газа, сероводорода, диоксида серы, диоксида азота, аммиака и предельных углеводородов Σ(C2-C10) в воздухе рабочей зоны. Отбор измеряемой пробы осуществляется от ручного или автоматического заборного устройства. Автоматический забор пробы осуществляться от встроенного микрокомпрессора.
Область применения газоанализаторов ПГА - взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преимущества газоанализатора ПГА 1-96:
- Световая и звуковая предупредительная и аварийная сигнализация по двум фиксированным порогам при выходе за пределы установленных значений ПДК или взрывоопасных концентраций;
- Одновременная запись в память прибора результатов измерений концентраций всех газов, число возможных записей - 200 на каждый канал;
- Возможность программной переустановки порогов сигнализации с помощью кнопок на лицевой панели прибора;
- Передача результатов измерений в персональный компьютер.
Принцип действия газоанализаторов ПГА 1-96:
По измерительным каналам объёмной доли метана, пропана, диоксида углерода и массовой концентрации метана и предельных углеводородов (C2-C10) - инфракрасный, основанный на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им через кювету, содержащую анализируемую среду;
По измерительным каналам объёмной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака - электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Способ забора пробы принудительный, от ручного или автоматического заборного устройства. Автоматический забор пробы может осуществляться как от встроенного, так и от внешнего микрокомпрессора.

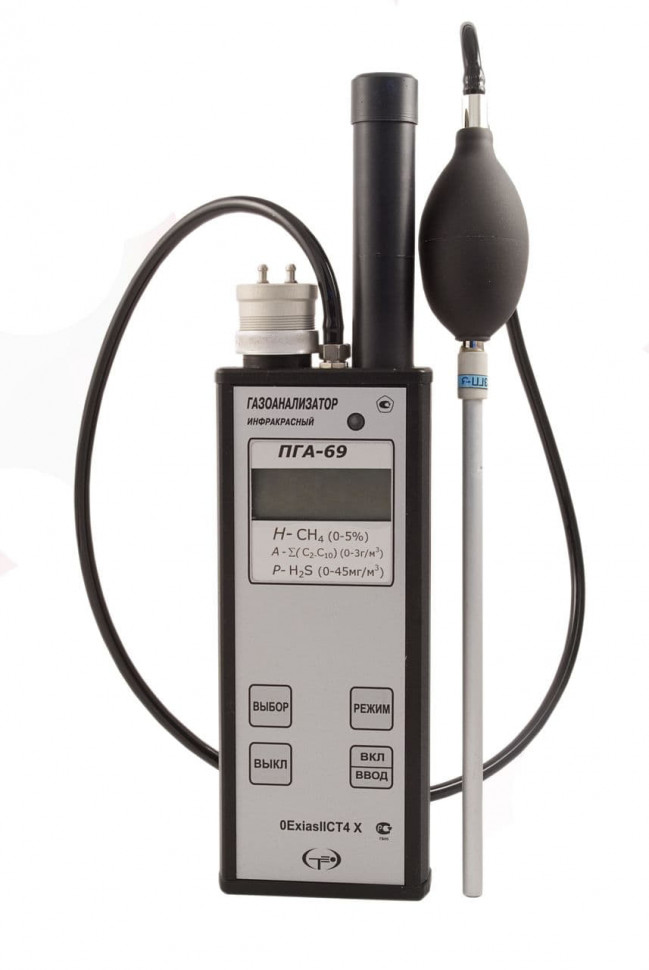

Конструктивно газоанализатор ПГА выполнен одноблочным в металлическом корпусе. Внутри корпуса размещены плата управления, датчики и аккумуляторный блок. Предусмотрена возможность установки двух инфракрасных (каналы № 1 и № 2) и одного электрохимического датчика (канал № 3). Газоанализатор имеет функцию световой (красный светодиод) и звуковой сигнализации о превышении установленных значений. Газоанализатор выпускается в 96 исполнениях, обозначаемых ПГА-XX, где XX – номер исполнения в соответствии с таблицей
Исполнения газоанализатора ПГА 1-96
Оптические датчики | Электрохимический датчик (3 канал) | ||||||||
---|---|---|---|---|---|---|---|---|---|
1 канал | 2 канал | - | О2 | CO | H2S | SO2 | NO2 | NH3 | H2 |
Исполнения ПГА-ХХ | |||||||||
CH4 | CО2 | 1 | 7 | 13 | 19 | 25 | 31 | 37 | 43 |
CH4 | C3H8 | 2 | 8 | 14 | 20 | 26 | 32 | 38 | 44 |
C3H8 | CО2 | 3 | 9 | 15 | 21 | 27 | 33 | 39 | 45 |
CH4 | - | 4 | 10 | 16 | 22 | 28 | 34 | 40 | 46 |
C3H8 | - | 5 | 11 | 17 | 23 | 29 | 35 | 41 | 47 |
CО2 | - | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 |
Σ(C2-C8) | - | 49 | 55 | 61 | 67 | 73 | 79 | 85 | 91 |
CH4(ПДК) | - | 50 | 56 | 62 | 68 | 74 | 80 | 86 | 92 |
Σ(C2-C8) | CH4 | 51 | 57 | 63 | 69 | 75 | 81 | 87 | 93 |
Σ(C2-C8) | CО2 | 52 | 58 | 64 | 70 | 76 | 82 | 88 | 94 |
CH4(ПДК) | CH4 | 53 | 59 | 65 | 71 | 77 | 83 | 89 | 95 |
CH4(ПДК) | CО2 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 |
Примечание:
- Формула Σ(C2-C10) обозначает суммарные углеводороды;
- Формула CH4 (ПДК) обозначает диапазон измерения концентрации метана, равный ПДК.
Метрологические характеристики газоанализатора ПГА
Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой основной погрешности | ||
---|---|---|---|---|
объемной доли | массовой концентрации | абсолютной, массовая концентрация определяемого компонента | приведенной γ0 / относительной δ | |
Метан (СH4) | (0...5) % | - | - | γ0 = ± 5 % |
Пропан (С3Н8) | (0...2) % | - | - | γ0 = ± 5 % |
Диоксид углерода (СО2) | (0...2) % | - | - | γ0 = ± 5 % |
Кислород (О2) | (0...30) % | - | - | γ0 = ± 5 % |
Водород (Н2) | (0...5) % | - | ±(0,2+0,04Сх) %об | - |
Оксид углерода (СО) | (0...17) млн-1 (17...103) млн-1 | (0...20) мг/м3 (20...120) мг/м3 | ±5 мг/м3 – | – δ = ± 25 % |
Сероводород (Н2S) | (0...7) млн-1 (7...32) млн-1 | (0...10) мг/м3 (10...45) мг/м3 | ±2,5 мг/м3 – | – δ = ± 25 % |
Диоксид серы (SО2) | (0...3,8) млн-1 (3,8...18,8) млн-1 | (0...10) мг/м3 (10...50) мг/м3 | ±2,5 мг/м3 – | – δ = ± 25 % |
Диоксид азота (NO2) | (0...1) млн-1 (1...10,5) млн-1 | (0...2) мг/м3 (2...20) мг/м3 | ±0,5 мг/м3 – | – δ = ± 25 % |
Аммиак (NH3) | (0...28) млн-1 (28...99) млн-1 | (0...20) мг/м3 (20...70) мг/м3 | ±5 мг/м3 – | – δ = ± 25 % |
Σ(C2-C10)* | – | (0...3) г/м3 | ±(0,03+0,15Сх) г/м3 | – |
CH4 (ПДК) | – | (0...7) г/м3 | ±(0,07+0,05Сх) г/м3 | – |
Примечания:
- * - В процессе производства газоанализатор калибруется по пропану.
- Сх - массовая концентрация определяемого компонента на входе газоанализатора ПГА;
- Σ(C2-C10) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22);
- Пределы допускаемой основной абсолютной погрешности по измерительному каналу Σ(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03+0,1Сх) г/м3.
Технические характеристики инфракрасного газоанализатора ПГА 1-96:
Характеристики | Значения |
---|---|
Время установления показаний, с: - для оптических датчиков, не более - для электрохимических датчиков, не более | 30 60 |
Время прогрева газоанализатора ПГА, мин, не более: - для ПГА-1 - ПГА-48 - для ПГА-49 - ПГА-96 | 3 10 |
Диапазон рабочих температур ПГА 1-96, С | от -30 до +35 |
Время непрерывной работы без подзарядки аккумулятора, ч, не менее | 16 |
Степень пылевлагозащиты газоанализатора ПГА | IP54 |
Диапазон температуры при транспортировании и хранении, С | -50...+50 |
Средний срок службы газоанализатора ПГА | 10 лет |
Объем встроенной памяти газоанализатора | 200 значений |
Средняя наработка на отказ, То, не менее | 10000 ч. |
Установленная безотказная наработка, Ту, не менее | 1000 ч. |
Маркировка взрывозащиты ПГА | 0ExiasIICT4 X |
Контроль состояния аккумуляторов с индикацией их разряда | да |
Потребляемая мощность, ВА, не более | 0,2 |
Габаритные размеры не болеее, мм | 270x83x33 |
Масса ПГА-1-96 не более, кг | 0,8 |
Способы отбора пробы ПГА 1-96 | принудительный ручной с помощью телескопического пробозаборника принудительный с помощью встроенного микрокомпрессора диффузионный |
Условия эксплуатации газоанализатора ПГА | |
Температура окружающей среды | от -30 до 35 С |
Относительная влажность | 98% при 25 С |
Диапазон атмосферного давления | 84 - 106,7 кПа |
Вид климатического исполнения газоанализатора УХЛ 3.1 ГОСТ 15150. По устойчивости к воздействию атмосферного давления газоанализатор относится к группе Р1 ГОСТ 12997.
Зарядка аккумуляторов осуществляется от зарядного устройства вне взрывоопасных зон помещений. В конструкции газоанализатора ПГА предусматривается контроль состояния аккумуляторов с индикацией их разряда.
Комплект поставки газоанализатора ПГА 1-96
№ | Наименование | Количество |
---|---|---|
1 | Газоанализатор инфракрасный ПГА | 1 - шт. |
2 | Паспорт | 1 - шт. |
3 | Методика поверки | 1 - шт. |
4 | Комплект принадлежностей: - устройство забора газовой пробы УЗГП (штанга дл. 60 см) - калибровочная камера - зарядное устройство | 1 - ком. |
По отдельному заказу к газоанализатору ПГА поставляются:
- Встроенный микрокомпрессор.
- фильтр пылевой.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Documentation/Portativnye_gazoanalizatory/Portativnye_gazoanalizatory_dlya_vozdukha_rabochey_zony/Meteospetspribor/PGA/Сертификат газоанализатор ПГА.pdf
Мы предлагаем для поставки . Портативный газоанализатор ПГА-24 (диоксид углерода (CO2), сероводород (H2S)) с поверкой, артикул 5101 по цене 51 600 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
