Сигнализатор СГГ-20Микро-Л ИБЯЛ.413531.012-100
Официальный дилер.
Всегда в наличии или с минимальным сроком поставки наиболее ходовые модели сигнализаторов горючих газов СГГ-20Микро-Л.
За консультацией и помощью в выборе приборов обращайтесь к специалистам отдела продаж:
info@geekprom.ru
+7 800 600 95 36 (бесплатный по РФ)
+7 495 647 95 36 (многоканальный)
Отличие СГГ-20Микро-Л от СГГ-20Микро
Сигнализатор получил обновленный, более надежный аккумулятор. Теперь вся серия получила дополнительную маркировку в названии "-Л"
Назначение
СГГ-20Микро-Л - это компактный индивидуальный газоанализатор, предназначенный для контроля горючих газов в воздухе рабочей зоны и сигнализации об их опасных уровнях. Этот прибор незаменим для сотрудника при работе в ситуациях, когда возможно образование взрывоопасных многокомпонентных смесей горючих газов и паров с воздухом и для выявления утечек сжиженного – C3H8 (по ГОСТ-20448-90), природного – CH4 (по ГОСТ 5542-2014), водорода и других горючих углеводородных газов (всего около 71 веществ).
Сигнализатор горючих газов обладает рядом преимуществ, которые здорово его выделяют на фоне аналогичных приборов на рынке продукции обеспечения безопасности персонала. Во-первых, СГГ-20 имеет высокую точность измерений, надежность при использовании и широкий диапазон определяемых концентраций. Во-вторых, благодаря своим компактным размерам и малому весу, прибор незаметен при использовании. (Он напоминает о себе только когда фиксирует высокую концентрацию горючих газов и сигнализирует об этом).
Газоанализаторы СГГ-20Микро оснащены встроенной памятью, которая позволяет хранить данные о проведенных измерениях горючих газов. Эта функция позволяет анализировать результаты работы прибора, тем самым выявлять неполадки системы вентиляции или технологического процесса.
Сигнализатор горючих газов оснащен системой самодиагностики, которая проверяет работоспособность прибора перед каждым использованием. Это гарантирует точность и надежность измерений и позволяет своевременно обнаруживать и устранять возможные неисправности газоанализатора.
Прибор в режиме течеискателя может быть использован для обнаружения мест утечек горючих газов и паров из газопроводов, арматуры либо технического оборудования.

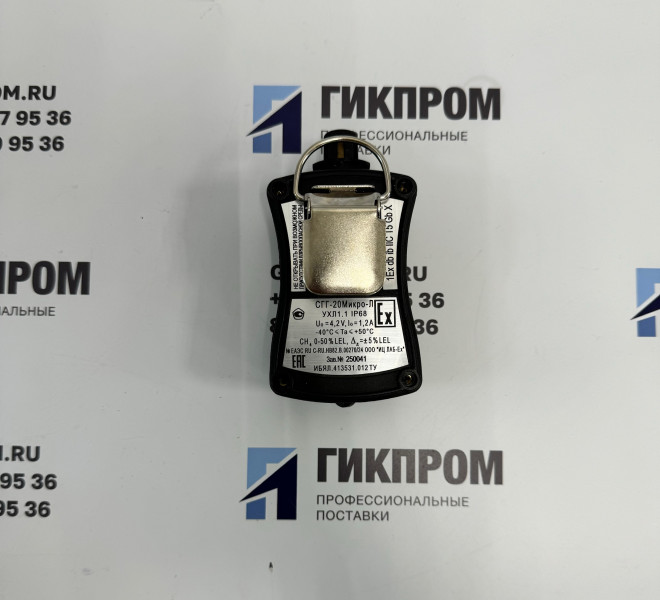

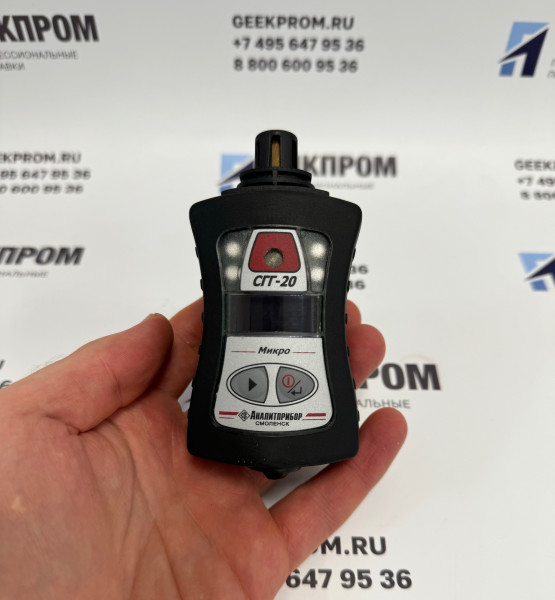

Внешний вид сигнализатора горючих газов
 |
 |
Элементы экрана
| 1 - Символ "Ex" (указание на горючие газы в комплексе) или химическая формула определяемого компонента. 2 - Символ "Н" - при использовании непрерывного режима работы. В прерывистом режиме символ отсутствует. 3 - Уровень заряда аккумуляторной батареи газоанализатора. 4 - Поле для появления символа перегрузки (предел верхнего диапазона показаний горючих газов) или символа запрета звуовой сигнализации. 5 - Значение концентрации целевого компонента. 6 - Единицы измерения (% НКПР или % об.). |
 |
Особенности и преимущества сигнализатора СГГ-20 Микро-Л
- тип газоанализатора - индивидуальный (компактный, не заметный при использовании)
- корпус прибора высокой прочности, выдерживающий падение на бетонный пол с высоты одного метра;
- широкий температурный диапазон от -40 до +50 °С;
- монохромный ЖК-дисплей, работающий при низких температурах;
- термохимический сенсор для измерения горючих газов;
- коммуникация газоанализатора с ПК;
- возможность горячей замены сенсора;
- Маркировка взрывозащиты - 1ExibdsIICT6 X;
- Степень пылевлагозащиты корпуса газоанализатора - IP68
- несколько режимов работа сигнализатора (непрерывный или циклический, течеискателя);
Области применения газоанализатора горючих газов
|
 |
Мы предлагаем для поставки переносные газоанализаторы для воздуха рабочей зоны. Сигнализатор СГГ-20Микро-Л ИБЯЛ.413531.012-100, артикул ИБЯЛ.413531.012-100 по цене 30 300 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
|
Характеристики |
Значения |
|
Измеряемые газы |
горючие газы |
|
Госповерка |
есть |
|
Тип переносного сигнализатора |
индивидуальный |
|
Виды сигнализации |
световая, звуковая, вибросигнал |
|
Способ забора пробы |
диффузионный (конвекционный) или принудительный * |
|
Принцип действия |
термохимический |
|
Диапазон измерений / диапазон показаний: |
|
|
- для сигнализатора СГГ-20Микро и модификаций -01-Л, -02-Л, -02Г-Л, -02ГД-Л, -03К-Л, % НКПР |
(0 - 50) / (0 - 60) |
|
- для модификаций сигнализатора СГГ-20Микро-М-Л, -01М-Л, -02М-Л на метан, об. доля % |
(0 - 2,5) / (0 - 3) |
|
- для модификаций сигнализатора СГГ-20Микро-В-Л, -01В-Л на водород, об. доля % |
(0 - 2) / (0 - 2,4) |
|
- для модификаций сигнализатора СГГ-20Микро-П, -01П на пропан, об. доля % |
(0 - 0,85) / (0 - 1) |
|
Пределы допускаемой основной абсолютной погрешности: |
|
|
- для газоанализатора СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР |
± 5 |
|
- для модификаций газоанализатора СГГ-20Микро-М-Л, -01М, -02М, об. доля % |
± 0,25 |
|
- для модификаций газоанализатора СГГ-20Микро-В, -01В, об. доля % |
± 0,2 |
|
- для модификаций газоанализатора СГГ-20Микро-П, -01П, об. доля % |
± 0,09 |
|
Пороги срабатывания, установленные при выпуске из производства (ПОРОГ1 / ПОРОГ2): |
|
|
- для газоанализатора СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР (ПОРОГ1 / ПОРОГ2) |
7 / 12 |
|
- для модификаций газоанализатора СГГ-20Микро-М, -01М, -02М, об. доля % |
0,5 / 1 |
|
- для модификаций газоанализатора СГГ-20Микро-В, -01В, об. доля % |
0,4 / 0,8 |
|
- для модификаций газоанализатора СГГ-20Микро-П, -01П, об. доля % |
0,17 / 0,34 |
|
Чувствительность течеискателя по поверочному компоненту, % об. доли |
0,01 (0,001 - по заказу) |
|
Время срабатывания сигнализации, с, не более: |
|
|
- для всех, кроме СГГ-20Микро-02Г |
15 |
|
- для СГГ-20Микро-02Г |
20 |
|
Уровень звукового давления по оси акустического излучателя (на расстоянии 0,3 м), дБ, не менее |
70 |
|
Маркировка взрывозащиты |
1EXibdllCT6 Х |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Степень защиты корпуса от пыли и влаги по ГОСТ 14254-96 |
IP68 |
|
Диапазон относительной влажности окружающей среды при +35 °С без конденсации влаги, % |
от 30 до 95 |
|
Время непрерывный работы при температуре окружающей среды (20 ± 5) °С (- 40 °С), ч, не менее |
14 (10) |
|
Интерфейс обмена данными с ПК |
USB |
|
Габаритные размеры (Д×Ш×В), мм, не более: |
|
|
- для газоанализатора СГГ-20Микро, -М, -02ГД, -В, -П |
55×50×105 |
|
- для остальных |
55×50×125 |
|
Масса, кг, не более: |
|
|
- для газоанализатора СГГ-20Микро, -М |
0,2 |
|
- для остальных |
0,3 |
|
Межкалибровочный интервал, мес. |
12 |
|
Межповерочный интервал, мес. |
12 |
|
Гарантийный срок эксплуатации (с даты отгрузки), мес. |
18 |
Примечание: *
- принудительный забор пробы производится за счёт внешнего побудителя расхода или меха резинового;
- при работе во взрывоопасной зоне внешний побудитель расхода должен быть выполнен во взрывозащищённом исполнении.
Перечень ПГС для калибровки
Для калибровки переносных сигнализаторов горючих газов СГГ-20Микро используются 2 баллона:
1. С воздухом (нулевой газ).
2. С поверочным компонентом:
Для /-01/-02/-03К/-М/-01М/-02М это:
Баллон ПГС CH4 в воздухе 2,11% об (48% НКПР)
Для -02Г/-02ГД это:
Баллон ПГС C6H14 в воздухе 0,475% об (47,5% НКПР)
Для -В/-01В это:
Баллон ПГС H2 в воздухе 1,7% об (42,5% НКПР)
Для -П/-01П это:
Баллон ПГС C3H8 в воздухе 0,68% об (40,0% НКПР)
Модификации
| № | Наименование | Чертежный номер |
Описание |
| 1 | СГГ-20 Микро-Л |
ИБЯЛ.413531.012-100 | встроенный датчик, базовая модель, Ex |
| 2 | СГГ-20 Микро-01-Л | ИБЯЛ.413531.012-103 | выносной датчик на штанге 30 см и кабеле 1,5 метра, Ex |
| 3 | СГГ-20 Микро-02-Л | ИБЯЛ.413531.012-105 | выносной датчик на кабеле от 2 до 10 метров, Ex |
| 4 | СГГ-20 Микро-03К-Л | ИБЯЛ.413531.012-107 | прибор для контроля содержания горючих газов в баллонах газоанализатора |
| 5 | СГГ-20 Микро-М-Л | ИБЯЛ.413531.012-101 | встроенный датчик, калибровка по метану |
| 6 | СГГ-20 Микро-01М-Л | ИБЯЛ.413531.012-104 | выносной датчик на штанге 30 см и кабеле 1,5 метра, калибровка по метану |
| 7 | СГГ-20 Микро-02М-Л | ИБЯЛ.413531.012-106 | выносной датчик на кабеле от 2 до 10 метров, калибровка по метану |
| 8 | СГГ-20 Микро-02Г-Л | ИБЯЛ.413531.012-102 | выносной датчик на кабеле от 2 до 10 метров, калибровка по гексану |
| 9 | СГГ-20 Микро-02ГД-Л | ИБЯЛ.413531.012-109 | атомное исполнение |
| 10 |
СГГ-20 Микро-В-Л | ИБЯЛ.413531.012-110 | встроенный датчик, калибровка по водороду |
| 11 | СГГ-20 Микро-01В-Л | ИБЯЛ.413531.012-111 | выносной датчик на штанге 30 см и кабеле 1,5 метра, калибровка по водороду |
| 12 | СГГ-20 Микро-П-Л | ИБЯЛ.413531.012-112 | встроенный датчик, калибровка по пропану |
| 13 | СГГ-20 Микро-01П-Л | ИБЯЛ.413531.012-113 | выносной датчик на штанге 30 см и кабеле 1,5 метра, калибровка по пропану |
| 14 | СГГ-20 Микро-Г-Л | ИБЯЛ.413531.012-114 | встроенный датчик, калибровка по гексану |
| 15 | СГГ-20 Микро-01Г-Л | ИБЯЛ.413531.012-115 | выносной датчик на штанге 30 см и кабеле 1,5 метра, калибровка по гексану |
| 16 | СГГ-20 Микро-02В-Л | ИБЯЛ.413531.012-116 | выносной датчик на кабеле от 2 до 10 метров, калибровка по водороду |
| 17 | СГГ-20 Микро-02П-Л | ИБЯЛ.413531.012-117 | выносной датчик на кабеле от 2 до 10 метров, калибровка по пропану |
| 18 | СГГ-20 Микро-ИТМ | ИБЯЛ.413531.012-200 | течеискатель со встроенным датчиком |
| 19 | СГГ-20 Микро-01-ИТМ | ИБЯЛ.413531.012-203 | течеискатель с выносным датчиком на штанге 30 см и кабеле 1,5 метра |
| 20 | СГГ-20 Микро-02-ИТМ | ИБЯЛ.413531.012-205 | течеискатель с выносным датчиком на кабеле от 2 до 10 метров |
Комплект поставки
- Переносной сигнализатор горючих газов СГГ-20Микро с поверкой;
- Устройство зарядное в упаковке ;
- Комплект ЗИП;
- Комплект эксплуатационных документов.
Дополнительные изделия (поставляются по отдельному заказу):
|
Наименование |
Внешний вид |
Краткое описание |
|
|
для калибровки (градуировки) проверки, контроля правильности результатов измерений |
|
|
для регулирования установленных значений анализируемой среды и перекрытия газопровода |
|
|
|
для индикации расхода объемной доли и визуального наблюдения за анализируемой газовой средой |
|
|
|
для обеспечения принудительной подачи пробы механическим способом во время эксплуатации |
|
|
|
на замену датчика, отработавшего ресурс |
|
|
|
для обеспечения отбора проб воздуха, газа или и газообразных смесей в труднодоступных местах |
|
|
Пробозаборник (штанга выносная) |
|
для обеспечения отбора проб в труднодоступных местах |
|
Пробозаборник М ИБЯЛ418311.082 (поплавковый зонд), наконечник заменён на конусообразный для технологических отверстий |
|
для обеспечения отбора пробы из технологических отверстий газовых колодцев и стен работниками ГРО газовых трасс подземных газопроводов |
|
|
для замены отработавшего свой ресурс |
|
|
Клапан ИБЯЛ306577.013 |
|
для обеспечения анализа контролируемой среды в труднодоступных местах |
|
Диск с сервисным ПО ИБЯЛ.431212.017 |
|
для ПЭВМ |
|
Зарядное устройство (адаптер 220 В/USB I/0,5 A) |
|
для обеспечения ремонтно-эксплуатационных нужд |
