КОЛИОН-1В переносной газоанализатор
Газоанализаторы серии "КОЛИОН-1В" - приборы, необходимые для измерения концентрации углеводородов в воздухе рабочей зоны и атмосферном воздухе в мг/м3 по шкале ПДК (предельно допустимая концентрация). Это возможно благодаря применению современного сенсора, применяющего технологию фотоионизации для измерения углеводородов. Датчик ФИД (фотоионизационный детектор) - является основным чувствительным элементом, используемым в газоанализаторах. Он имеет целый ряд преимуществ в отличие от сенсоров, использующих иной способ измерения.
Помимо ФИДа в газоанализаторах данной серии могут применяться и дополнительные датчики, которые параллельно измеряют концентрацию других веществ, также необходимых для контроля пользователя. Газоанализаторы КОЛИОН-1В с поверкой применяются как правило в нефтегазовом секторе: на предприятиях добычи, переработки, транспортировки и хранения нефти.
Фотоионизационный газоанализатор измеряет пары углеводородов нефти и нефтепродуктов (за исключением ряда углеводородов), обнаруживает содержание паров органических растворителей, спиртов (за исключением метанола), альдегидов (за исключением формальдегида), а также других вредных веществ.
Модификации газоанализатора
| № | Модель | Измеряемые вещества (тип сенсора) |
| 1 | Колион-1В |
Углеводороды нефти (ФИД) |
| 2 | Колион-1В-02 | Углеводороды нефти (ФИД) CO (электрохимический сенсор) |
| 3 | Колион-1В-03 | Углеводороды нефти (ФИД) H2S (электрохимический сенсор) |
| 4 | Колион-1В-04 | Углеводороды нефти (ФИД) NO2 (электрохимический сенсор) |
| 5 | Колион-1В-05 | Углеводороды нефти (ФИД) O2 (электрохимический сенсор) |
| 6 | Колион-1В-06 | Углеводороды нефти (ФИД) калибровка пропан или метанол |
| 7 | Колион-1В-21 | Углеводороды нефти (ФИД) CH4 (термокаталитический сенсор) |
| 8 | Колион-1В-22 | Углеводороды нефти (ФИД) CH4 (термокаталитический сенсор) CO (электрохимический сенсор) |
| 9 | Колион-1В-23 | Углеводороды нефти (ФИД) CH4 (термокаталитический сенсор) H2S (электрохимический сенсор) |
| 10 | Колион-1В-24 | Углеводороды нефти (ФИД) CH4 (термокаталитический сенсор) O2 (электрохимический сенсор) |
| 11 | Колион-1В-25 | Углеводороды нефти (ФИД) O2 (электрохимический сенсор) H2S (электрохимический сенсор) |
| 12 | Колион-1В-26 | Углеводороды нефти (ФИД) CH4 (термокаталитический сенсор) CO (электрохимический сенсор) O2 (электрохимический сенсор) |
| 13 | Колион-1В-27 | Углеводороды нефти (ФИД) CH4 (термокаталитический сенсор) H2S (электрохимический сенсор) CO (электрохимический сенсор) |
Основные достоинства
- Встроенный микрокомпрессор для принудительной подачи пробы.
- Ж/К дисплей для отображения концентрации
- Телескопическая штанга-пробозаборник
- Свето-звуковая сигнализация о превышении порогового значения.
- Маленький вес и компактные размеры.
- Отсутствует "эффект памяти" измерений.
Анализируемый воздух непрерывно прокачивается через ФИД с помощью встроенного в газоанализатор компрессора. Значение концентрации в мг/м3 представляется в цифровом виде на жидкокристаллическом индикаторе устройства.
Для проведения измерений устройством в удаленных/труднодоступных местах используются пробоотборник с удлинителем (длина которого может достигать 10 м), металлический наконечник, телескопическая штанга длиной 1,6 или 3,2 м.
Газоанализатор оснащен сигнальным устройством, обеспечивающим звуковую и световую сигнализацию при превышении измеряемой концентрацией установленного порога.
Назначение фотоионизационного прибора
- Обнаружение вредных целевых газов в воздухе и измерение их концентрации.
- Контроль состава воздуха в рабочих зонах.
- Обнаружение утечек на трубопроводах и других объектах.
- Измерение уровня концентрации веществ на месте техногенных катастроф .
Возможности газоанализатора
Газоанализатор КОЛИОН-1В оснащается насосом для принудительного забора пробы и штангой для труднодоступных мест. При этом, шланг может быть опционально заказан длиной до 10 метров.
Прибор оснащен сигнальным устройством, выдающим звуковую и световую сигнализацию при превышении измеряемой концентрацией установленного порога.
Степень пылевлагозащиты - IP40. Под заказ возможно увеличение этого показателя до IP67 (с помощь защитной ПВХ-оболочки).
Взрывзащита - 1Ex ib IIB T4 Gb Х.
Межповерочный интервал - 12 месяцев.

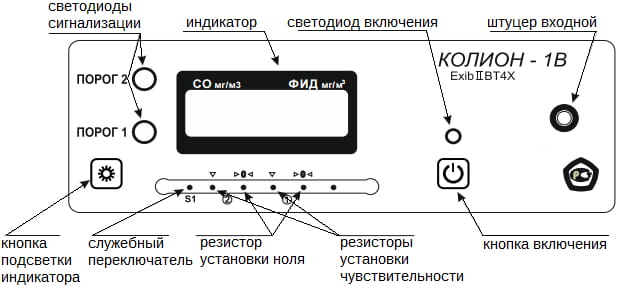

Схема лицевой панели газоанализатора КОЛИОН-1В

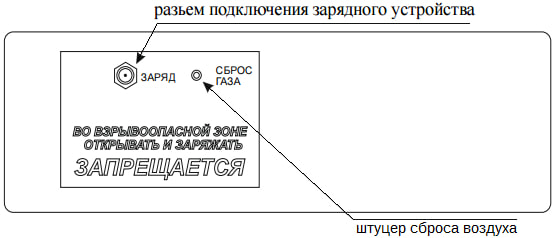

Схема задней панели

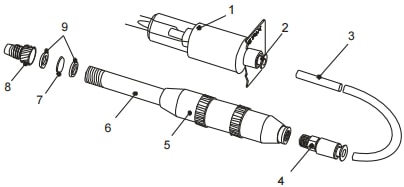

Схема соединения элементов пробоотборника газоанализатора КОЛИОН-1В

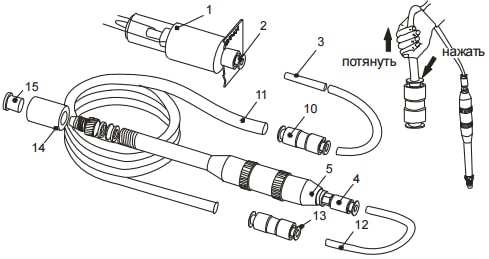

Схема соединения элементов удлинителя
1 - ФИД; 2 - переходник; 3 - трубка фторопластовая внешний диаметр 4 мм длина 90 мм; 4 - переходник; 5 - держатель; 6 - пробоотборная трубка; 7 - фильтр противопылевой; 8 - гайка; 9 - прокладки; 10 - переходник с диаметра 6 мм на диаметр 4 мм; 11 - фторопластовая трубка внешний диаметр 6 мм длина 1…10 м; 12 - трубка фторопластовая внешний диаметр 4 мм длина 10 мм; 13 - переходник с диаметра 4 мм на диаметр 6 мм; 14 - втулка силиконовая; 15 - заглушка

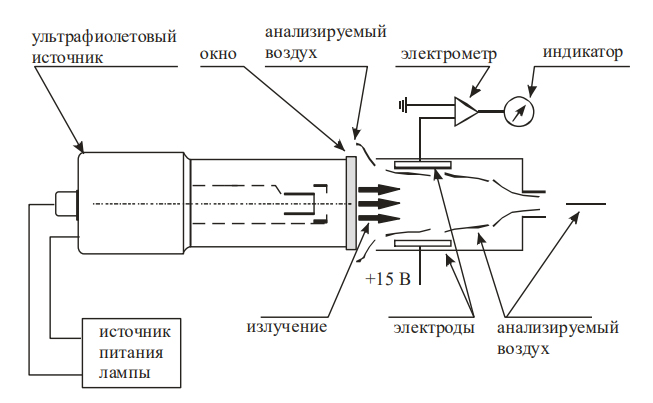

Схематичное изображение датчика ФИД - основного аналитического модуля прибора
Вещества, измеряемые фотоионизационным датчиком газоанализаторов КОЛИОН-1В
| № | Вещество | ПДК (максимальная разовая/среднесуточная), мг/м3 | Энергия ионизации, эВ |
|---|---|---|---|
| 1 | Акролеин | 0,2 | 10,1 |
| 2 | Аммиак | 20 | 10,15 |
| 3 | Анилин | 0,3 / 0,1 | 7,0 |
| 4 | Ацетальдегид | 5 | 10,21 |
| 5 | Ацетон | 800 / 200 | 9,69 |
| 6 | Бензин | 300 / 100 | - |
| 7 | Бензол | 15 / 5 | 9,25 |
| 8 | Бутадиен-1,3 | 100 | 9,07 |
| 9 | Бутан | 900 / 300 | 10,63 |
| 10 | Бутанол | 30 / 10 | 9,99 |
| 11 | Бутилацетат | 200 / 50 | 10,01 |
| 12 | Винилацетат | 30 / 10 | 9,8 |
| 13 | Гексан | 900 / 300 | 10,18 |
| 14 | Гептан | 900 / 300 | 10,07 |
| 15 | Дизельное топливо | 600 / 300 | - |
| 16 | Диэтиламин | 30 | 8,01 |
| 17 | Диэтиловый эфир | 900 / 300 | 9,41 |
| 18 | Изобутанол | 10 | 10,02 |
| 19 | Изобутилен | 100 | 9,43 |
| 20 | Изопропанол | 50/10 | 10,12 |
| 21 | Керосин | 600 / 300 | - |
| 22 | Ксилол | 150 / 50 | 8,56 |
| 23 | Мазут (по гексану) | 900 / 300 | |
| 24 | Метилацетат | 100 | 10,27 |
| 25 | Метилмеркаптан | 0,8 | 9,44 |
| 26 | Метил-третбутиловый эфир | 300 / 100 | 9,24 |
| 27 | Метилэтилкетон | 200 | 9,53 |
| 28 | Нафталин | 20 | 8,1 |
| 29 | Нефрас | 300 / 100 | |
| 30 | Нитробензол | 6 / 3 | 9,92 |
| 31 | н-Октан | 900 / 300 | |
| 32 | Пентан | 900 / 300 | 10,53 |
| 33 | Пропанол | 30 / 10 | 10,22 |
| 34 | Пропилен | 100 | 9,73 |
| 35 | Сероуглерод | 10 / 3 | 10,13 |
| 36 | Сольвент | 300 / 100 | |
| 37 | Стирол | 30 / 10 | 8,47 |
| 38 | Тетрахлорэтилен | 30 / 10 | 9,32 |
| 39 | Толуол | 150 / 50 | 8,82 |
| 40 | Трихлорэтилен | 30 / 10 | 9,47 |
| 41 | Уайт-спирит | 900 / 300 | - |
| 42 | Углеводороды нефти | 900 / 300 | - |
| 43 | Фенол | 1 / 0,3 | 8,69 |
| 44 | Хлорбензол | 100 / 50 | 9,07 |
| 45 | Хлорэтен (винил хлорид) | 5 /1 | |
| 46 | Циклогексан | 80 | 9,9 |
| 47 | Циклогексанол | 10,0 | |
| 48 | Циклогексанон | 30 / 10 | 9,14 |
| 49 | Этанол | 2000 / 1000 | 10,62 |
| 50 | Этилацетат | 200 / 50 | 10,11 |
| 51 | Этилбензол | 150 / 50 | 8,76 |
| 52 | Этилен | 100 | 10,52 |
| 53 | Этиленоксид | 3 / 1 | 10,56 |
| 54 | Этилмеркаптан | 1 | 9,29 |
Для газоанализаторов Колион-1В-21, -22, -23, -24, -25, -26, -27 возможен вариант градуировки ФИД по пропану для измерения концентрации пропана, бутана, метана от ПДК воздуха рабочей зоны до 50 % НКПР.
Предприятие-изготовитель для газоанализатора Колион-1В устанавливает:
- пороги срабатывания сигнализации по каналу ФИД, при изменении градуировочного вещества значения порогов автоматически изменяются,
- пороги по каналу ЭХД и ТКД, они не могут быть изменены пользователем.
Значения порогов отображаются на индикаторе над значением измеряемой концентрации.
Вещества, включенные в память прибора, измеряемые фотоионизационным детектором, в стандартном исполнении: аммиак, ацетон, бензин, бензол, гексан, дизельное топливо, керосин, ксилол, пары углеводородов нефти, стирол, толуол, этанол, этилен, этиленоксид.
Максимальное количество веществ, измеряемых ФИД – 14. В память фотоионизационного детектора по желанию заказчика могут быть внесены другие вещества из списка, но не более 14.
Мы предлагаем для поставки переносные газоанализаторы для воздуха рабочей зоны. КОЛИОН-1В переносной газоанализатор, артикул по цене 85 488 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
| Характеристики | Значения |
|---|---|
| Отбор пробы | принудительный |
| Расход, создаваемый микронасосом газоанализатора | от 0,1 до 0,7 л/мин |
| Индикация | световая, звуковая, цифровая, 2 порога |
| Сигнализация: - Порог 1 - Порог 2 |
прерывистая звуковая и мигающая световая непрерывная звуковая и непрерывная световая |
| Габаритные размеры газоанализатора КОЛИОН-1В, мм: - газоанализатор без сумки-укладки - сумка-укладка - пробоотборная трубка |
210х190х90 300х230х110 1 м (до 10 м по отдельному заказу) |
| Масса газоанализатора, кг | 1,5 |
| Питание газоанализатора КОЛИОН-1В | от встроенного блока аккумуляторов напряжением 6 В |
| Время непрерывной работы до разряда блока аккумуляторов газоанализатора КОЛИОН-1В, ч | не менее 8 |
| Время зарядки блока аккумуляторов, ч, не более: - Колион-1В, -02, -03, -04, -05 - Колион-1В-21, -22, -23, -24, -25, -26, -27 |
10 8 |
| Питание зарядного устройства газоанализатора КОЛИОН-1В | от сети переменного тока напряжением (220 +22-33 ) В частотой (50 ± 1) Гц |
| Время установления показаний на уровне 90% от измеряемой концентрации, не более, с (при длине пробоотборника 1 м): - для ФИД газоанализаторов Колион-1В |
15 |
| Время выхода газоанализатора КОЛИОН-1В на режим после включения, мин, не более | 10 |
| Время срабатывания сигнализации при скачкообразном изменении концентрации определяемого компонента на входе газоанализатора от нуля до значения, превышающего пороговое в 1,5 раза, не превышает, с | 10 (для Колион-1В-21,..,-27) |
| Степень пылевлагозащиты | IP40 (IP67 по заказу) |
| Маркировка взрывозащиты: - Колион-1В - Колион-1В -21 |
ExibllBT4 1ExibdIIBT4 X |
| Средний срок службы: - газоанализатор - ФИД (для Колион-1В) - ФИД (для Колион-1В) - ЭХД - ТКД |
не менее 6 лет не менее 10000 ч не менее 3 лет не менее 2 лет не менее 1 года |
| Межповерочный интервал, мес | 12 |
| Гарантийный срок эксплуатации газоанализатора КОЛИОН-1В, мес | 18 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Условия эксплуатации газоанализатора КОЛИОН-1В | |
| Температура окружающей среды | от -30 до +45°С от -55°С до +45°С (при использовании теплогенератора - под заказ) |
| Относител ьная влажность воздуха | от 10 до 95% (неконденсируемая) |
| Атмосферное давление | от 84 до 106,7 кПа |
Комплект поставки
- Блок измерительный (БИ)
- Пробоотборник
- Трубка соединительная
- Фильтр противопылевой (2 штуки)
- Зарядное устройство
- Сумка-укладка
- Фильтр-поглотитель
- Заглушка
- Втулка силиконовая
- Наклейка КОНТРОЛЬ ДОСТУПА (10 штук)
- Паспорт
- Руководство по эксплуатации
- Методика поверки
Дополнительно к газоанализатору Колион-1В поставляются:

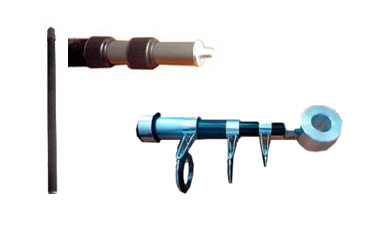

| 1. Телескопическая штанга Предназначена для использования в к-те с удлинителями пробоотборника и устройства принудительной подачи пробы ПРУС-2. Штанга позволяет перемещать точку пробоотбора удлинителя, обеспечивая измерение в любых зонах, в т. ч. труднодоступных. Поставляются 3 модификации штанги: ТШ16 и ТШ32 и ТШО. Штанги ТШ16 и ТШ32 выполнены из титанового сплава (длина 1,6 и 3,2м). Цанговый зажим фиксации сегментов изготовлен из ударопрочного пластика. Рукоятка из противоскользящего материала. Штанга ТШО (длина 2,9м) — облегчённая телескопическая конструкция типа удочки из стекловолокна с направляющими кольцами для предотвращения провисания трубки пробоотборника. Рукоята - противоскользящая мягкая полиуретановая лента. |
 |
| 2. Удлинитель пробоотборника С его помощью проводят измерения в труднодоступных / удаленных местах. Удлинитель имеет длину до 10 метров и изготовлен из фторопластовой трубки с внутренним диаметром 4 мм. В состав удлинителя входят соединительные переходники. |
 |
| 3. Комплект картриджей для проверки работоспособности ФИД Предназначен для проверки работоспособности фотоионизационных детекторов (ФИД) газоанализаторов КОЛИОН-1В. |
 |

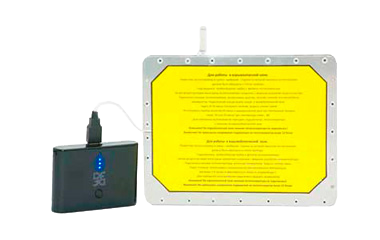

| 4. Теплогенератор Т-К1 Обеспечивает работоспособность приборов при температурах от минус 30 до минус 55 градусов C. При использовании во взрывобезопасной зоне разогрев теплогенератора может производиться непрерывно в процессе измерений от предварительно заряженного аккумулятора, время работы теплогенератора зависит от емкости аккумулятора и составляет 3-4 часа. При использовании теплогенератора во взрывоопасной зоне, соединение с аккумулятором в которой запрещено, теплогенератор необходимо предварительно разогреть вне взрывоопасной зоны, используя для этого аккумулятор или сеть 220 Вольт, 50 Герц, или бортовую сеть автомобиля (12 Вольт). При этом в процессе работы теплогенератор остывает, что ограничивает время его использования. |
 |
| 5. Устройство для защиты детектора от попадания воды Является вспомогательным элементом пробоотборника и предназначено для использования при проведении измерений, когда точка пробоотбора находится в удаленном и/или недоступном для наблюдения месте, где может быть жидкость. Устанавливается у входа в прибор обеспечивая визуальный контроль уровня жидкости в пробоотборной трубке для своевременного выключения прибора до попадания жидкости в детектор. |
 |
| 6. Защитная оболочка IP67 Для увеличения степени защиты от внешних воздействий, выполнена из прозрачного и матового ПВХ материала. С защитной оболочкой поставляется специальное конструктивное исполнение прибора. В рабочем положении и при зарядке газоанализатор КОЛИОН-1В находится внутри оболочки. Разъём зарядки и штуцер сброс газа защищены от проникновения влаги и пыли с помощью гермо-узлов, через которые осуществляется и забор газа. Защитная оболочка идёт в комплекте с сумкой-укладкой. |
 |
По согласованию с заказчиком газоанализатор Колион градуируется по одному веществу: бензолу, бензину, аммиаку или другому при наличии соответствующих поверочных газовых смесей.
Коэффициенты относительной чувствительности
| Вещество | Коэффициент пересчета при градуировке ФИД по: |
|
| бензолу | аммиаку, бензину, УВ нефти |
|
| Аммиак |
3,3 | 1,0 |
| Ацетон | 1,7 | 0,5 |
| Бензин | 3,3 | 1,0 |
| Бензол | 1 | 0,3 |
| Гексан | 8,3 | 2,5 |
| Дизельное топливо |
3,3 | 1,0 |
| Изобутилен | 1 | 0,3 |
| Керосин | 3,3 | 1,0 |
| Ксилол | 1 | 0,3 |
| Пары углеводородов нефти |
3,3 | 1,0 |
| Сероуглерод | 4 | 1,2 |
| Стирол | 1 | 0,3 |
| Толуол | 1 | 0,3 |
| Этанол | 9 | 2,7 |
| Этилен | 4,3 | 1,3 |
| Этиленоксид | 17,7 | 5,3 |
Фотоионизационный детектор газоанализаторов КОЛИОН-1В может использоваться для контроля концентраций на уровне ПДК только для веществ с ПДК воздуха рабочей зоны не менее 10 мг/м3
