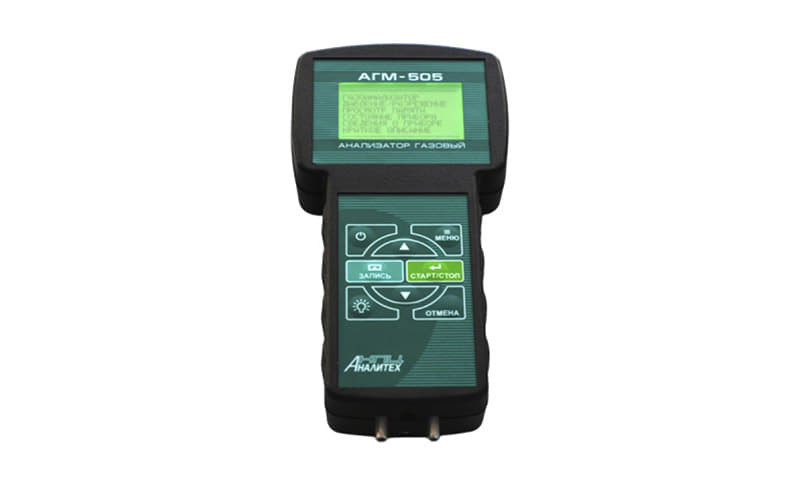

Переносной газоанализатор АГМ-505.1 (О2,СО,NO) без пробоотборного зонда

Описание переносного газоанализатора АГМ-505 (О2,СО,NO) без пробоотборного зонда:

Газоанализатор АГМ-505 предназначен для измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), температуры в точке отбора пробы и температуры окружающей среды, избыточного давления - разрежения; определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOх), технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.

Область применения АГМ-505:

Контроль содержания загрязняющих веществ в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива.

Газоанализатор АГМ-505 предназначен для работы в невзрывоопасных условиях.

Основные функции АГМ-505:

• измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO) в отходящих газах топливосжигающих установок;

• измерения температуры в точке отбора пробы и температуры окружающей среды;

• измерения избыточного давления или разрежения;

• определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOx);

• определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.

Метрологические характеристики газоанализатора:

Определяемый компонент, диапазон измерения (ед. млад. разряда)	Участок диапазона, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности
		абсолютной	относительной
Модификация АГМ-505.1
Оксид углерода (CO) 0 – 40000  (1)	0 – 1000 1000 – 40000	± 100 –	– ± 10%
Оксид азота (NO)* 0 – 2000  (1)	0 – 250 250 – 2000	± 25 –	– ± 10%
Измеряемые параметры общие для всех модификаций
Кислород (O2) 0 – 21 % об. д. (0,1)	0 – 4 4 – 21	± 0,2 –	– ± 5%
Температура газового потока (Tg) от минус 20 до 800 оС (1)	минус 20 – 300 300 – 800	± 3 –	– ± 1%
Температура окружающей среды (Ta) от 0 до 50 оС (1)	0 – 50	± 1	–
Избыточное давление-разрежение (Pr) от -5 до 5 кПа (0,01)	± (0 – 1) ± (1 – 5)	± 0,05 –	– ± 5%
Диоксид углерода (CO2)	не нормированы (определение по расчету)
Сумма оксидов азота (NOх)
Коэффициент избытка воздуха (Alfa)
Коэффициент потерь тепла (Qa)

Технические характеристики газоанализатора АГМ-505:

Характеристика	Значение
Температура газа на входе пробоотборного зонда, °С	от -20 до 800
Предельная перегрузка по входам канала избыточного давления / разрежения давления без разрушения датчика, кПа	20
Максимальный расход анализируемой газовой смеси, л/мин, не более	1,5
Время прогрева, мин, не более	10
Время установления показаний по уровню 0.9, с, не более	90
Интервал времени работы без корректировки показаний, ч, не менее	1000
Питание АГМ-505	от сети 220 В/50 Гц через адаптер постоянного тока 12 В/0,4 A или от встроенных перезаряжаемых NiMH батарей емкостью 1,5 Ач напряжением 5В
Потребляемая мощность, Вт, не более	5
Время непрерывной работы от аккумулятора (без энергопотребления подсветкой дисплея и термопринтером), ч, не менее	8
Время зарядки аккумулятора, ч, не более	8
Индикация АГМ-505	цифровая, звуковая
Печатающее устройство (не входит в стандартную комплектацию)	внешний термопринтер, термобумага шириной 58 мм, скорость печати 1,25 строк/сек
Память	внутренняя энергонезависимая, емкость 1000 записей
Выходные сигналы АГМ-505	USB-порт для связи с ПК ИК-порт для вывода информации на портативный принтер
Часы	часы реального времени с календарем
Отбор пробы	принудительный, встроенным насосом в диапазоне давления от минус 4 до 1 кПа, расход анализируемой газовой смеси не более 1,5 л/мин
Защита от перегрузки	методом прекращения отбора пробы
Встроенный модуль измерения избыточного давления / разрежения	полупроводниковый мостовой принцип
Установка «нуля»	по воздуху
Автоматический контроль	функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора
Габаритные размеры, мм, не более	230х115х45
Масса, кг, не более	0,6
Температура хранения АГМ-505	от -30 до 50оС
Гарантийный срок эксплуатации, мес.	12
Межповерочный интервал, мес.	12
Средняя наработка на отказ, час, не менее	10000
Средний срок службы, лет, не менее - газоанализатор АГМ-505 - датчик кислорода - датчики на остальные газы	8 2 5
Условия эксплуатации газоанализатора АГМ-505
Температура воздуха	от 5 до 40оС
Относительная влажность воздуха	75% при 30оС
Атмосферное давление	от 91 до105 кПа

Устройство и принцип работы газоанализатора АГМ-505:

Принцип действия газоанализатора АГМ-505 по измеряемым величинам:

• электрохимические сенсоры (О2, СО и NO),
• термоэлектрический преобразователь (температура газового потока),
• полупроводниковый датчик NTC термистора (температуры окружающей среды),
• полупроводниковый датчик (избыточное давления - разрежения).

Сигналы, поступающие с датчиков, подаются на нормирующие усилители, после чего преобразуются в цифровой вид на аналого-цифровом преобразователе и поступают на обработку в цифровом виде на микропроцессорный контроллер. Микропроцессор выполняет температурную компенсацию, устранение перекрестных влияний одного измеряемого газа на другой, переcчет сигнала в соответствующую измеряемую величину и выводит результат на дисплей, принтер или персональный компьютер.

Газоанализатор АГМ-505 состоит из следующих основных составных частей:

• корпус с защитными самоклеящимися панелями,
• печатная плата, на которой установлены:
  - графический жидкокристаллический дисплей с подсветкой,
  - кнопочная клавиатура,
  - микропроцессорный контроллер, осуществляющий основные расчеты и управление работой прибора с функциями аналогового коммутатора, аналого-цифрового и цифро-аналогового преобразователя,
  - нормирующие усилители сигналов,
  - датчик температуры прибора,
  - датчик разности давлений,
  - насос газовой пробы,
  - сенсорная камера с установленными датчиками и фильтром тонкой очистки,
  - преобразователь напряжения, предназначенный для зарядки аккумулятора,
  - интерфейс USB,
• NiMH аккумулятор с интегрированным датчиком температуры,
• пробоотборный зонд со встроенной термопарой, с конденсатосборником и фильтром грубой очистки пробы.


Комплект поставки АГМ-505:

•  Газоанализатор АГМ-505
• Пробоотборный зонд в комплекте с соединительным шлангом и конденсатосборником (по умолчанию - зонд 350 мм, под заказ - 750 мм) - обязательное оснащение
• Комплект фильтров для очистки пробы (20 шт.)
• Сетевой адаптер
•  Руководство по эксплуатации (в нем же паспорт и методика поверки)

Дополнительный комплект поставки:

• Чехол
• Сумка-футляр для транспортирования
• Портативный термопринтер ТП-505 (в комплекте с 1 рулоном термобумаги шириной 58 мм)
• Программа обмена с АГМ-505 в комплекте с кабелем для ПК

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АНАЛИТЕХ/Свидетельство об утверждении типа СИ АГМ-505.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АНАЛИТЕХ/Руководство по эксплуатации АГМ-505.pdf
