Устройство сопряжения (УСО) для светового табло и кнопки выхода

Описание устройства сопряжения (УСО) для светового табло и кнопки выхода для ЧК-10:

Контроллер УСО размещается непосредственно около объекта контроля и имеет клеммы для подсоединения тревожной кнопки и исполнительного устройства, в данном случае светодиодного табло «Человек в камере».

При активации тревожной кнопки, в контроллере УСО формируется сигнал включения исполнительного устройства в виде светового табло и адресный сигнал тревоги для включения световой и звуковой сигнализации на пульте оператора (напрямую – если УСО в базовом сегменте или через промежуточный контроллер КС).

Технические характеристики:

Параметр	Значение
Число подключаемых тревожных кнопок, шт.	1
Число подключаемых световых табло, шт	1
Внешний интерфейс: -интерфейс -число входов	Совместно с каналом +24 В контакты распараллелены RS-485 2
Напряжение питания, В	24 плюс-минус 2
Потребляемый ток, мА, не более	40 (включая кнопку и табло)
Габаритные размеры, мм, не более	190 х 130 х 60
Масса, кг, не более	0,66
Линия связи и питания +24В «пультУСО», «КС-УСО»	проводная, кабель UTP5 Сечение проводов 0,2 мм2
Разъем подключения тревожной кнопки	да
Разъем подключения подсветки тревожной кнопки	да, ток не более 5 мА
Разъем подключения светового табло	да, ток не более 25 мА
Габаритные размеры, мм, не более	60 х 60 х 25
Масса, г, не более	50
Сечение проводов, мм2, не более: - питание тревожной кнопки, светового табло - цифровой обмен	1,0 0,2; кабель UTP5

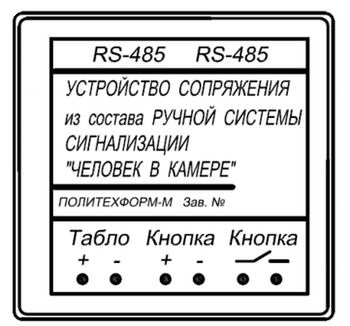

Передняя панель устройства сопряжения с объектом (УСО):

На верхней панели УСО расположены два равнозначных параллельных разъема RJ 45 подключения к КС или к пульту оператора по цифровому интерфейсу RS485. На нижней панели УСО расположено окно с колодками подключения подсветки сигнальной кнопки, тревожной кнопки и светодиодного табло.

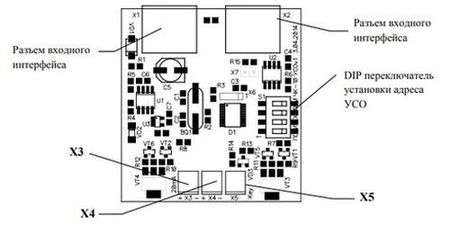

Внешний вид УСО со снятой верхней крышкой:

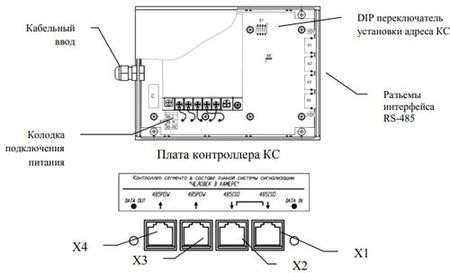

Плата контроллера сегментов (КС):

Обозначение разъемов X для подключения к УСО и КС:

Номер разъема	Обозначение	Назначение	Примечание
Х4	485 POW	подключения к УСО и КС	Разъем RJ 45
Х3	485 POW	подключения к УСО и КС	Разъем RJ 45
Х2	485 ISO	подключения к пульту и КС	Разъем RJ 45
Х1	485 ISO	подключения к пульту и КС	Разъем RJ 45

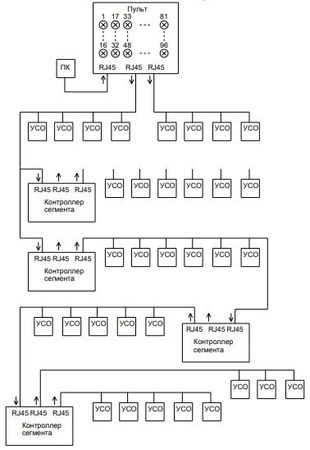

Структурная схема варианта включения контроллеров УСО и КС для изделия с пультом оператора на 96 объектов контроля:
