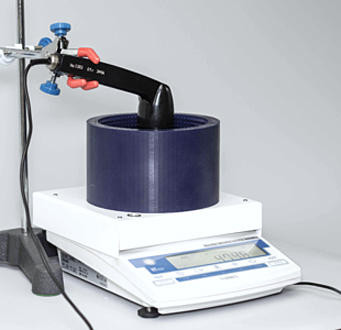

Измеритель мощности ультразвука УВМ
Описание измерителя мощности ультразвука УВМ:
Измеритель мощности ультразвука (ультразвуковой ваттметр) УВМ — прибор отечественной разработки, созданный специально для контроля ультразвукового излучения в медицине, не имеет аналогов в России и способен конкурировать с импортными.
Полностью отвечает требованиям межгосударственного стандарта ГОСТ IEC 61616-2014.
Сохранение основополагающих принципов измерения мощности ультразвука в воде, наряду с внедрением инновационных решений, например, применением ноу-хау в производстве измерительной емкости, поглощающие свойства которой являются одним из ключевых факторов при проведении измерений, позволило улучшить метрологические характеристики и потребительские свойства прибора.
Позволяет измерять мощность ультразвукового излучения до 20 Вт с погрешностью ±10 %.
Отличительные особенности:
- Водный уровень и регулируемые ножки для точных измерений при работе вне лаборатории
- Отсутствие механической связи между держателем исследуемого излучателя и измерителем, чтобы не нарушать позиционирование и установку нуля
- Возможность проведения калибровки измерителя внешней гирей
- Герметичный ударопрочный кейс для переноски
- Гиря класса E2 для проверки работоспособности в комплекте
- Корректная стабильность и скорость ответа, вход в рабочий режим в течение 1 минуты
- Высокая надежность.
Принцип действия:
Принцип действия измерителей основан на методе гравитационного уравновешивания радиационного воздействия ультразвуковой волны на расположенную в воде выпуклую коническую мишень отражающего типа.
Конструктивно измеритель состоит из весового модуля аналитических весов с внешней калибровкой.
На верхней крышке весов установлен измерительный резервуар из поглощающего материала, стенки которого имеют специальный профиль, способствующий поглощению ультразвуковых колебаний. Ультразвуковое излучение от испытуемого преобразователя, направленное вертикально вниз, попадает на коническую мишень, отражается от нее и поглощается в стенках измерительного резервуара. Коническая мишень жестко соединена с измерительным механизмом весов. Изменение веса конической мишени под воздействием давления ультразвуковой волны, отображаемое на дисплее весов, прямо пропорционально измеряемой мощности. Конструкция измерителей исключает возможность воздействия на измерительный механизм весов иных структурных элементов (измерительного резервуара с водой, узла крепления преобразователя и т.д.), кроме узла крепления конической мишени.
Технические характеристики:
Паркметры | Значения |
---|---|
Диапазон измеряемой мощности ультразвукового излучения | 0,15...20 Вт |
Дискретность измерений | 2 мВт |
Погрешность измерений | ±10 % |
Время измерений, не более | 3 с |
Время установления рабочего режима, не более | 5 мин |
Питание | от сети ~220 В 50 Гц через адаптер постоянного тока с выходом =9...12 В |
Габаритные размеры измерителя в собранном состоянии без штатива, не более | 300×210×200 мм |
Габаритные размеры кейса для переноски, не более | 520×470×200 мм |
Масса измерителя в собранном состоянии (без штатива), не более | 5 кг |
Масса с принадлежностями в кейсе для переноски, не более | 11 кг |
Комплект поставки:
- Измеритель мощности ультразвукового излучения УВМ
- Адаптер питания =9 В 500 мА
- Резервуар
- Узел позиционирования излучателя
- Мишень с коромыслом
- Гиря 1 г в футляре
- Гиря 100 г или 200 г в футляре*
- Пинцет
- Позиционер
- Зеркальце
- Кейс
- Руководство по эксплуатации**
- Формуляр
- Методика поверки 651-18-058МП
*Не входит в стандартную комплектацию и поставляется по отдельному заказу.
**Допускается поставка в электронном виде.
