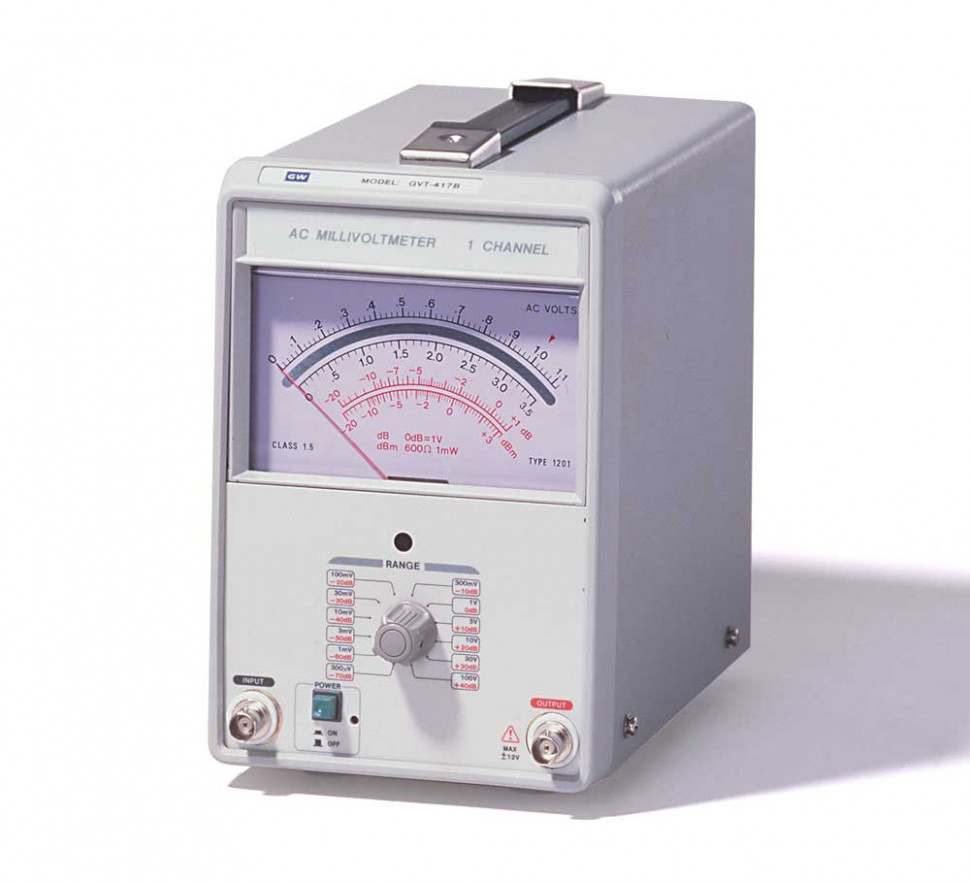

GVT-417B - Вольтметры переменного тока

Описание вольтметра переменного тока GVT-417B:

Бюджетный аналоговый вольтметр с одним интерфейсом для подключения внешнего оборудования. Он работает в электрических цепях переменного тока с напряжением до 100 В, имеет маркировку CE, подтверждающую соответствие директивам Европейского Союза. Стрелка позволяет комфортно отслеживать динамику показателя.

GVT-417B – миниатюрный радиоизмерительный прибор для определения величины напряжения переменного тока (синусоидальный сигнал) в пределах 0,3 – 100 В с одинаковой для всего диапазона чувствительностью. Для обеспечения последней применяется переключение диапазонов при помощи 12-позиционной вращающейся ручки. Устройство работает со среднеквадратическим значением напряжения в сетях с частотой электрического тока от 10 Гц до 1 МГц.

Милливольтметр GVT-417B отображает результаты замеров при помощи стрелки и цифровой шкалы. По точности он не уступает цифровым аналогам с жидкокристаллическим дисплеем, однако стоит дешевле них. Дополнительно стрелка позволяет визуально отслеживать колебания значений, их пределы.

Металлический корпус защищает внутренние компоненты от механических повреждений и крупных частиц пыли. Полимерная ручка предназначена для удобной транспортировки прибора, а малые габариты, вес и щупы – использовать его в труднодоступных местах. Длинные проводники щупов исключают перемещение устройства по рабочему месту при проведении измерений габаритных устройств.

На переднюю панель прибора вынесены: поворотная ручка для выбора пределов измерения, интерфейсы для подключения тестовых проводов, цифровая шкала со стрелкой, кнопка управления питанием и индикатор наличия питания.

Устройство питается от бытовой сети с напряжением 110 или 220 В ± 10% посредством комплектуемого кабеля, что не ограничивает время функционирования измерителя уровнем заряда аккумулятора.

Основные преимущества переносного электронного вольтметра GVT-417B:

• Одинаковая чувствительность во всём спектре.
• Интерфейс широкополосного усилителя.
• Питание от бытовой сети.
• Низкая погрешность как для аналогового вольтметра – до 3%.
• Широкий частотный диапазон 10 – 106 Гц.
• Регулируемая амплитуда измерений в пределах -70 дБ ~ +40 дБ (12 диапазонов).

Сферы эксплуатации:

Миниатюрный вольтметр GVT-417B рассчитан на эксплуатацию в сложных промышленных условиях благодаря защищённому от крупных частиц пыли корпусу. В отличие от конкурентов, устройство обладает одинаково высокой чувствительностью на всём частотном диапазоне, что повышает точность мониторинга изменения (колебаний, скачков) напряжения. Широкий диапазон частот позволяет работать с огромным перечнем промышленного и лабораторного электрооборудования.

Технические характеристии:

Параметр	Значения
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Предел измерения	300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В
Шкала измерения	От 0 до 1,0 (расширение до 1,12) От 0 до 3,1 (3,2) (расширение до 3,5)
Диапазон рабочих частот	10 Гц - 1 МГц, синусоидальной сигнал
Погрешность измерения	± 3% (относительно 1 кГц)
Дополнительная погрешность, обусловленная изменением напряжения питания (10%)	± 0,5%
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ
Предел измерения	-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
Шкала измерения	От -20 дБ до 0 дБ (расширение до 1 дБ)
Опорный уровень	0 дБ =" 1 В
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ
Предел измерения	-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБм
Шкала измерения	От -20 дБм до 2 дБм (расширение до 3,2 дБм)
Опорный уровень	0 дБм =" 1 мВт на "600 Ом
ИЗМЕРИТЕЛЬНЫЙ ВХОД
Количество входов	Канал 1
Режимы работы	Независимый
Неравномерность АЧХ входного сигнала (отн. 1 кГц)	< 3% в полосе 20 Гц - 200 кГц < 10% в полосе 10 Гц - 1 МГц
Коэффициент гармоник входного сигнала	< 2% (относительно 1 кГц)
Входной импеданс	1 МОм / 50 пФ
Максимальное входное напряжение	300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В 500 В (ACпик. + DC) на пределах 3 В /…/ 100 В
Сопротивление изоляции (вход-корпус)	0,1 Ом
Максимальное напряжение (вход-корпус)	0 В
ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ
Выходное напряжение	0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки
Неравномерность АЧХ выходного сигнала (отн. 1 Гц)	< 3% в полосе 10 Гц - 1 МГц, без нагрузки
Максимальное напряжение (выход-корпус)	± 12 Впик
ОБЩИЕ ДАННЫЕ
Количество индикаторов	Одно показывающее устройство (черная стрелка)
Напряжение питания	115 / 230 В ± 10%, 50/60 Гц
Габаритные размеры	130 х 210 х295 мм
Масса	2,7 кг

Комплект поставки GVT-417B:

№	Наименование	Количество
1.	Вольтметр переменного тока GVT-417B	1
2.	Шнур питания	1
3.	Измерительный кабель GTL-101	1
4.	Руководство по эксплуатации	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/Расширенное описание на GVT-417B в формате PDF.pdf

Мы предлагаем для поставки электроизмерительные устройства вольтметры. GVT-417B - Вольтметры переменного тока, артикул 144747 по цене 38 010 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
