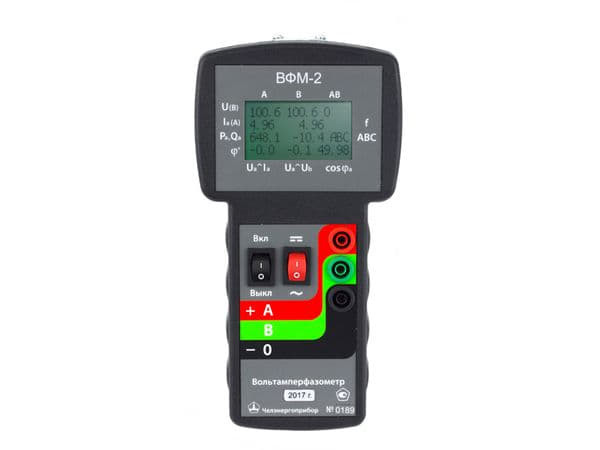

Вольтамперфазометр ВФМ-2/1

Описание вольтамперфазометра ВФМ-2/1

Вольтамперфазометр ВФМ-2 предназначен для измерения действующего значения двух фазных и одного линейного напряжений и силы переменного тока с одновременным вычислением активной и реактивной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными напряжениями, между током и напряжением, между током и током, а также для определения последовательности чередования фаз в трехфазных системах. Кроме того, прибор может производить измерения постоянных напряжений.

Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты и др.

Прибор предназначен для применения на предприятиях электрических сетей, на электростанциях и подстанциях.

Отличительные особенности вольтамперфазометра ВФМ-2/1

• Малая масса (0,5 кг) и габариты
• На дисплей прибора выводятся одновременно все измеряемые параметры: два фазных и одно линейное напряжения, сила тока и частота сети, активная и реактивная мощности, а также порядок чередования фаз, углы сдвига фаз между напряжением и током, между напряжениями, а также cos?
• Измерение силы переменного тока в пределах 0…10 А без разрыва цепи. Абсолютная погрешность в диапазоне 0…50 мА не превышает ±1 мА
• Измерение сдвига фаз между напряжением и током при токе < 50 мА. Абсолютная погрешность при токе: 50 мА не более 1 град, 15 мА не более 3 град

Технические характеристики

Параметр	Значение
Диапазон измерения:
действующего значения напряжения переменного тока, В	0...460
напряжения постоянного тока, В	0...500
действующего значения силы переменного тока, А	0...10
угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, град	-180...+180
активной (реактивной) мощности, Вт (вар)	0...4000
частоты напряжения и силы переменного тока, Гц	45...65
Пределы допускаемой относительной погрешности измерения:
напряжения постоянного тока, %	± [0,5+0,05(Uк / Uи -1)]
действующего значения напряжения переменного тока, %	± [0,5+0,05(Uк / Uи -1)]
действующего значения силы переменного тока, %	± [1+0,05(Iк / Iи -1)]
частоты напряжения и силы переменного тока, %	± 0,1
Пределы допускаемой приведенной погрешности измерения угла сдвига фаз между напряжением и током (при напряжении более 50 В и силе тока более 30 мА), %	± 1
Предельное значение напряжения, которое может быть показано на дисплее, не менее, В	600
Входное сопротивление каналов напряжения, MОм, не менее	1
Максимальный диаметр охватываемого токоизмерительными клещами провода, мм	8
Прибор определяет порядок чередования фаз в трехфазной системе
Питание от шести встроенных никель-металлогидридных аккумуляторов габарита АА
Максимальная потребляемая мощность, Вт, не более	0,3
Масса, кг, не более	0,5
Габариты, мм, не более	208х108х40
Индикация измеренных значений на экране жидкокристаллического дисплея
Прибор предназначен для эксплуатации в следующих условиях:
температура окружающей среды	-20...+55 С
относительная влажность воздуха без конденсации влаги	не более 80 % при 25 С
атмосферное давление	84...106,7 кПа

Комплект поставки:

№	Наименование	Количество
1	Вольтамперфазометр ВФМ-2	1 - шт.
2	Токовые клещи с проводом для подключения	1 - шт.
3	Щупы типа "крокодил" с проводами для измерения напряжения	3 - шт.
4	Магнитная клипса для крепления прибора к стальной поверхности	1 - шт.
5	Зарядное устройство для аккумуляторов	1 - шт.
6	Руководство по эксплуатации и паспорт	1 - шт.
7	Сумка для переноски прибора и принадлежностей	1 - шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Chelenergopribor/ВФМ-2 - Руководство по эксплуатации.pdf

Мы предлагаем для поставки электроизмерительные устройства вольтамперфазометр. Вольтамперфазометр ВФМ-2/1, артикул 168799 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
