Вольтамперфазометр ВАФ-А(С)-1 с одними клещами

Описание вольтамперфазометра ВАФ-А(С)-1 с одними клещами:

Вольтамперфазометр ВАФ-А(С)-1, с одними токоизмерительными клещами, предназначен для измерения таких величин, как среднеквадратическое значения силы переменного тока и напряжения, а также угла сдвига фаз (в трехфазной системе напряжения). Возможна модификация с двумя токоизмерительными клещами ВАФ-А(С)-2.

Вольтамперфазометр ВАФ-А(С)-1 внесен в Госреестр СИ РФ под № 63887-16. Межповерочный интервал: 48 месяцев.

Вольтамперфазометр ПАРМА ВАФ-А(С)-1 обеспечивает измерение:

• Действующее значение напряжения и силы переменного тока;
• Действующее значение напряжения и силы переменного тока первой гармоники;
• Частота напряжения и силы переменного тока;
• Угол сдвига фаз между напряжением и напряжением;
• Угол сдвига фаз между током и током;
• Угол сдвига фаз между током и напряжением;
• Угол сдвига фаз между напряжением и током;
• Активная, реактивная и полная мощность;
• Коэффициент мощности – cos ?;

Отличительные особенности:

• Измерение силы переменного тока с высокой точностью от 4 мА до 40А;
• Высокая точность измерения угла сдвига фаз при напряжении от 0,3В и силе тока от 4 мА;
• Магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности;
• Корпус из ударопрочной пластмассы;
• Контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце;
• Регулируемая яркость дисплея;
• Питание от аккумуляторных батарей NiMH типа AA – 4 шт (в комплекте поставки) или батареек;
• Время непрерывной работы от аккумуляторных батарей – не менее 6 часов;
• Сетевой блок питания с разъёмом microUSB;
• Расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -30 до +55 °С;
• Малые габаритные размеры – не более 156х98х36 мм, масса– не более 1 кг (с принадлежностями).

Области применения:

• Эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок;
• Фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей;
• Контроль правильной фазировки цепей учета присоединения;
• Снятие вольт-амперной характеристики и измерения углов.

Технические характеристики ВАФ-А(С)-:1

Измеряемый параметр	Диапазон измерения	Пределы допускаемой погрешности при измерении приведенной, ( ? ) % относительной, ( ?) % абсолютной ( ? )	Примечание
Напряжение постоянного тока, U, В	от 0,5 до 600	? = ± (0,5+0,005*Х)	-
Напряжение переменного тока первой гармоники, U (1) , В	от 0,3 до 600	? = ± 0,05	при U ? 0,1 U K
		? = ± 0,5	при U ? 0,1 U K
Напряжение переменного тока, U RMS , В	от 0,3 до 600	? = ± 0,05	при U ? 0,1 U K
		? = ± 0,5	при U ? 0,1 U K
Сила переменного тока первой гармоники, I (1), А	от 0,004 до 40	? = ± 0,01	при I ? 0,1 I K
		? = ± 1	при I ? 0,1 I K
Сила переменного тока, I RMS , А	от 0,004 до 40	? = ± 0,01	при I ? 0,1 I K
		? = ± 1	при I ? 0,1 I K
Сопротивление цепи, R Ом	от 1 до 500	? = ± (0,3+0,035*Х)	-
Коэффициент мощности,cos ?	от минус 1 до 1	-	-
Частота напряжения и силы переменного тока, f. Гц	от 45 до 55	? = ± 0,01	при U 2 В и I 100 м A
		? = ± 0,05	при 0,4 В U 2 В и 5 мА I 100 мA
Углы сдвига фаз, градус	от 0 до 360	? = ± 1	при U 10 В и I 10 м A
		? = ± 3	при U 10 В и I 10 м A
Активная мощность, Р, Вт	от 0 до 24000	? = ± 0,003	при Р 24 Вт
		? = ± 3	при Р 24 Вт
Реактивная мощность, Q, вар	от 0 до 24000	? = ± 0,003	при Q 24 вар
		? = ± 3	при Q 24 вар
Полная мощность, S, В?А	от 0 до 24000	? = ± 0,003	при S 24 В?А
		? = ± 3	при S 24 В?А
ВАФ производит определение порядка чередования фаз в трехфазной системе напряжением в диапазоне		от 1 до 600 В
Входное сопротивление каналов н а пряжения не менее		1 МОм
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению		2•Uк, где Uк – конечное значение диапазона измеряемого напряжения (600 В)
ВАФ выдерживает перегрузку в течение 1 минуты по току		2•Iк, где Iк – конечное значение диапазона изм е ряемой силы тока (40 А)
Раскрытие магнитопровода датчиков тока		8 мм
Время установления рабочего режима		не более 10 с
Потре бляемая электрическая мощность ВАФ от встраиваемых источников питания		2,5 В?А
Среднее время восстановления работоспособного состояния		не менее 1 часа
Средняя наработка на отказ		не менее 8000 час
Средний срок службы		не менее 10 лет
Масса измерительного блока		не более 1 кг
Габаритные размеры измерительного блока		не более 156 х 98 х 36 мм

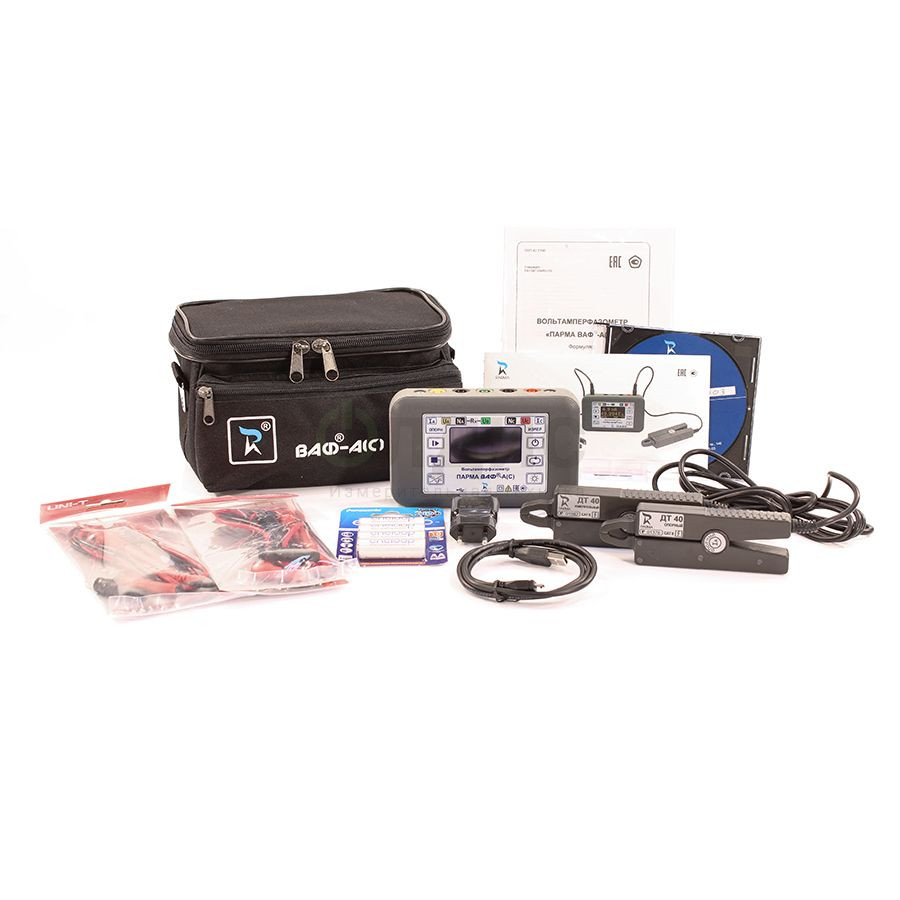

Комплект поставки:

№	Наименование	Количество
1	Измерительный блок	1
2	Датчик тока (измерительный канал)	1
3	Щупы напряжения	1
4	Сетевой блок питания с прилагаемым кабелем microUSB	1
5	Руководство по эксплуатации	1
6	Методика поверки	4
7	Формуляр	1
8	Аккумуляторные батареи типоразмера AA	4
9	Сумка	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Свидетельство об утверждении типа СИ РФ вольтамперфазометров ПАРМА ВАФ-А(С).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Декларация о соответствии EAC вольтамперфазометров ПАРМА ВАФ-А(С).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Описание типа СИ вольтамперфазометров ПАРМА ВАФ-А(С).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Методика поверки вольтамперфазометра ПАРМА ВАФ-А(С).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Свидетельство СИ ВАФ-А (С) (Беларусь).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Свидетельство СИ ВАФ-А(С) (Казахстан).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Руководство по эксплуатации ПАРМА ВАФ-А(С).pdf

Мы предлагаем для поставки электроизмерительные устройства вольтамперфазометр. Вольтамперфазометр ВАФ-А(С)-1 с одними клещами, артикул 10017799 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
