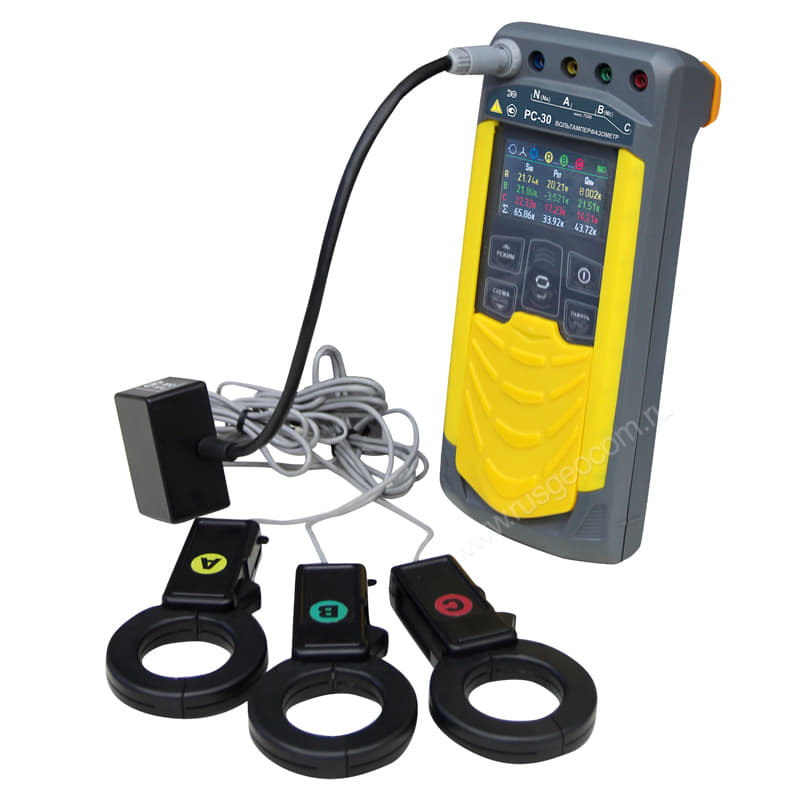

Вольтамперфазометр РС-30 с клещами КТИР-500 (до 500 А)
Описание вольтамперфазометра РС-30 с клещами КТИР-500 (до 500 А):
С помощью вольтамперфазометра РС-30 производится:
- снятие векторных диаграмм с релейной защиты и средств автоматики,
- проверка функционирования групп учета измерения параметров сети,
- измерение пусковых токов промышленного оборудования.
Прибор снимает векторные диаграммы, измеряет действующие значения переменного тока и напряжения, частоту и силу Iперем, фазовые углы, (между I, U, а также I и U), напряжение постоянного тока. Есть возможность отображения до 20-й гармоники для оценки качества питания оборудования.
Прибор может использоваться для проведения измерений при использовании 3 вариантов схем включения РЗиА. Поддерживается 2-фазная изолированная схема, «Треугольник» и «Звезда», что обеспечивает его универсальность и возможность использования в различных областях: энергонадзор, обслуживание промышленных электроустановок, ЖКХ, связь и т.д.
Закажите вольтамперфазометр РС-30 в ООО «ТК «Олдис» и заказ, при наличии прибора на складе, будет отправлен нами в течение суток. Также у нас можно купить различные типы клещей для подключения к прибору.
Отличительные особенности:
- Поддержка широкого диапазона рабочих токов. Прибор может использоваться с тремя типами клещей: до 30А, 500А или до 3 кА. Определение типа подключенных клещей и включение нужного диапазона автоматическое.
- Возможность работы в режиме регистратора (до 10000 результатов измерений). Время регистрации — любое, за счет возможности подключения блока питания. Результаты записываются в память и могут выгружаться на ПК с помощью Bluetooth.
- Удобная сумка с ремнем на шею в комплекте с откидным отсеком для вольтамперфазометра. Также его можно закрепить на металлической поверхности при помощи магнитного держателя.
- Встроенная защита от неправильного подключения клещей.
- Отображение результатов измерения в виде векторной диаграммы или в табличной форме.
Функциональные возможности вольтамперфазометра РС-30 с клещами КТИР-500 (до 500 А):
- измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
- измерения действующих значений переменного напряжения и тока;
- измерения напряжения постоянного тока;
- измерений активной, реактивной, полной мощности и коэффициента мощности;
- измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерения частоты напряжения и силы переменного тока;
- показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикации порядка чередования фаз.
Технические характеристики РС-30:
| Параметры | Значене |
|---|---|
| Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В | 10,00 … 700,0 |
|
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В | 10,00 … 700,0 |
|
Измерение силы переменного тока Диапазон измерений действующего значения переменного тока, А: - с датчиком токоизмерительным КТИР-500 | 0,20 … 500,0 |
|
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиком токоизмерительным КТИР-500 | 0,005 … 350,0 кВт (квар, кВ∙А) |
|
Измерение частоты переменного тока Диапазон измерения частоты, Гц | от 45,00 до 55,00 |
| Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов | от – 179,9 до 180,0 |
|
Вычисление коэффициента мощности, Кр Диапазон вычисления, Кр | -1,00 … 1,00 |
| Размер прибора | 60х105х245 мм |
| Масса нетто (масса прибора) | 800 гр. |

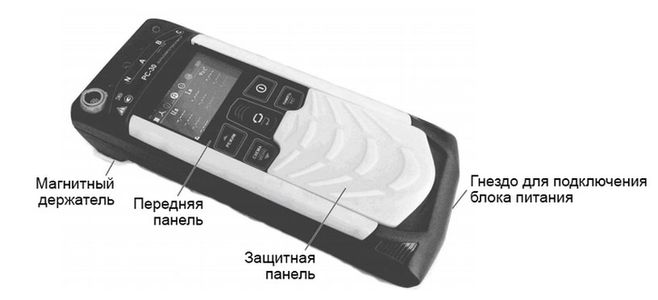

Внешний вид и основные элементы вольтамперфазометра РС-30:

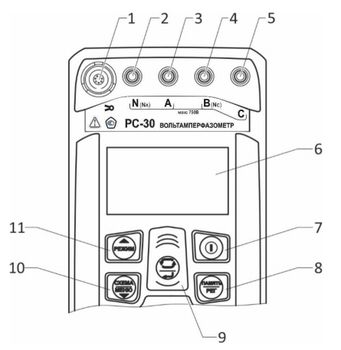

Индикация и расположение разъемов вольтамперфазометра РС-30:
1 – гнездо подключения токоизмерительных датчиков;
2…5 – гнезда для подключения измерительных кабелей;
6 – цветной жидкокристаллический индикатор;
7 – кнопка - включение и выключение прибора;
8 – кнопка - кнопка вызова функции работы с памятью;
9 – кнопка – переключение информационных окон в текущем режиме
отображения результатов измерения. В меню кнопка выполняет функцию
подтверждения выбранного действия;
10 – кнопка – переключение схемы измерения: 3-х фазная 3-х проводная,
3-х фазная 4-х проводная, изолированная. При удержании более 2 сек – вход в меню.
В меню кнопка выполняет функцию движения по меню вниз;
11 – кнопка – выбор режима отображения результатов измерения: основная
информация, векторные диаграммы, гармонический анализ. В меню кнопка выполняет
функцию движения по меню вверх.
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Вольтамперфазометр РС-30 | 1 - шт. |
| 2 | Руководство по эксплуатации | 1 - шт. |
| 3 | Блок питания БПН-А 12-0,5 | 1 - шт. |
| 4 | Кабели измерительные, длиной 1,5м, цветные | 4 - шт. |
| 5 | Зажим типа «крокодил» | 4 - шт. |
| 6 | Bluetooth-USB адаптер | 1 - шт. |
| 7 | Сумка для переноски | 1 - шт. |
| 8 | Батарейный отсек | 1 - шт. |
| 9 | Клещи (в зависимости от исполнения) | 1 - шт. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Описпние типа СИ РС-30.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Руководство по эксплуатации РС-30.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Декларация РС-30 до 2025 г.pdf
Мы предлагаем для поставки электроизмерительные устройства вольтамперфазометр. Вольтамперфазометр РС-30 с клещами КТИР-500 (до 500 А), артикул 314883 по цене 108 450 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
