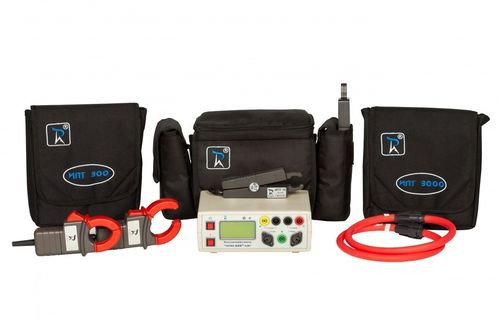

Вольтамперфазометр ПАРМА ВАФ-А(М) 1-0-0-1

Описание вольтамперфазометра ПАРМА ВАФ-А(М) 1-0-0-1:

ВАФ-А(М) предназначен для измерения напряжения постоянного тока и параметров сигналов синусоидальной формы:

• Действующего значения напряжения и силы переменного тока;
• Угла сдвига фаз между током и напряжением, если прибор укомплектован опорным ИПТ;
• Угла сдвига фаз между током и током, если прибор укомплектован опорным ИПТ;

Отличительные особенности:

• Графический индикатор;
• Память на 100 измерений;
• Встроенные часы;
• Управление контрастностью и подсветкой ЖКИ;

Для заказа вольтамперфазометра необходимо выбрать его модификацию (тип и количество токоизмерительных клещей и токоизмерительных щупов):

1. ИПТ-10 - токоизмерительные клещи на 10 А: 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи;
2. Всего насчитывается 54 модификации ...

Пример записи при заказе:

ВАФ-А(М) с одним ИПТ-10, одним ИПТ-300, без ИПТ-3000, с расширенным комплектом измерительных щупов (люкс): ВАФ-А(М) 1-1-0-2.

Технические характеристики ВАФ-А(М):

Параметр	Значение
Предельное значение напряжения, которое может быть показано на дисплее	не менее 600 В
В качестве дискретного сигнала может быть использован сигнал напряжения переменного тока	от 30 до 460 В.
Входное сопротивление каналов напряжения	не менее 1 МОм.
Потребляемый ток от USB-порта	не более 0,5 А
Среднее время восстановления работоспособного состояния	2 час.
Средняя наработка на отказ	не менее 10000 час.
Средний срок службы	не менее 10 лет
Диапазоны измерений с допускаемыми погрешностями
Параметр	Ед. изм.	Диапазон измерения	Пределы погрешности измерения	Примечание
Напряжение постоянного тока	В	от 0,3 до 460,0	±(0,005 Х+0,4)	–
Действующее знач. напряжения переменного тока	В	от 2 до 460,0	±(0,005 Х+0,4)
Частота измеряемого напряжения	Гц	от 45 до 55	±0,4
Частота измеряемой силы тока	Гц	от 45 до 55	±0,4
Действующее значение силы переменного тока
При использовании ИПТ10	А	от 0,1 до 10	±(0,008 Х+0,01)	–
При использовании ИПТ300		от 10 до 300	±(0,02 Х+1)
При использовании ИПТ3000		от 5 до 300	±3,0
		от 300 до 1000	±1,5
Углы сдвига фаз
Между напряжением и напряжением	градус	± 180	±3,61)	–
Между током и током		± 180	±3,62)
			±10,03)
Между током и напряжением (?IU)		± 180	±3,62)
			±8,03)
Между напряжением и током (?UI) и (?)		± 180	±3,62)
			±8,03)
Активная мощность
При использовании ИПТ 10	кВт	от 0,002 до 4,6	±(0,025 Х+0,01)	при cos ? (0,5 >= ф >= 1)
При использовании ИПТ 300		от 0,15 до 138,0	±(0,035 Х+0,5)
При использовании ИПТ 3000		от 0,075 до 138,0	±(0,025 Х+0,5)
		от 4,5 до 460,0	±(0,03 Х+3)
При использовании ИПТ 10	квар	от 0,002 до 4,6	±(0,025 Х+0,01)
При использовании ИПТ 300		от 0,15 до 138,0	±(0,035 Х+0,5)
При использовании ИПТ 3000		от 0,075 до 138,0	±(0,025 Х+0,5)
		от 4,5 до 460,0	±(0,03 Х+3)
Полная мощность
При использовании ИПТ 10	кВА	от 0,002 до 4,6	±(0,01 Х+0,01)	–
При использовании ИПТ 300		от 0,15 до 138,0	±(0,02 Х+0,3)
При использовании ИПТ 3000		от 0,075 до 138,0	±(0,025 Х+0,035)
		от 4,5 до 460,0	±(0,025 Х+1,5)
где – Х – измеренное значение напряжения, силы тока ,активной, реактивной и полной мощности
Условия эксплуатации
Нормальные условия применения ВАФ по ГОСТ 22261	Температура окружающего воздуха			плюс 20 С
	Допускаемое отклонение температуры окружающего воздуха			плюс-минус 5 С
	Относительная влажность воздуха			от 30 до 80 %
	Атмосферное давление			от 84 до 106 кПа
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения	Температура окружающего воздуха			от -20 до +55 С
	Относительная влажность воздуха			90 % при 30 С
	Атмосферное давление			от 84 до 106,7 кПа.
По условиям транспортирования ВАФ соответствует требовани- ям, предъявляемым к группе 4, по ГОСТ 22261 при следующих предельных условиях транспортирования	Температура окружающего воздуха			от минус 25 до плюс 55 С
	Относительная влажность воздуха			90 % при 30 С
	Атмосферное давление			от 84 до 106,7 кПа.

Комплект поставки:

№	Наименование			Количество
1	Вольтамперфазометр Парма ВАФ-А(М)			1
2	Руководство по эксплуатации			1
3	Формуляр			1
4	USB кабель			1
5	Адаптер питания			1
6	Элементы питания			4
7	Сумка			1
8	Щупы измерительные красный и черный (Стандарт)			2
Комплектация токовыми клещами и измерительными щупами в зависимости от модификации
Модификация	ИПТ-10 - токо. клещи на 10 А	ИПТ-300 - токо. клещи на 300 А	ИПТ-3000 - гибкие клещи типа Ampflex 3000 А	Ком. измер. щупов
ПАРМА ВАФ-А(М) 0-0-0-1	-	-	-	стандарт
ПАРМА ВАФ-А(М) 0-0-0-2	-	-	-	стандарт + люкс
ПАРМА ВАФ-А(М) 0-0-1-1	-	-	1	стандарт
ПАРМА ВАФ-А(М) 0-0-1-2	-	-	1	стандарт + люкс
ПАРМА ВАФ-А(М) 0-0-2-1	-	-	2	стандарт
ПАРМА ВАФ-А(М) 0-0-2-2	-	-	2	стандарт + люкс
ПАРМА ВАФ-А(М) 0-1-0-1	-	1	-	стандарт
ПАРМА ВАФ-А(М) 0-1-0-2	-	1	-	стандарт + люкс
ПАРМА ВАФ-А(М) 0-1-1-1	-	1	1	стандарт
ПАРМА ВАФ-А(М) 0-1-1-2	-	1	1	стандарт + люкс
ПАРМА ВАФ-А(М) 0-1-2-1	-	1	2	стандарт
ПАРМА ВАФ-А(М) 0-1-2-2	-	1	2	стандарт + люкс
ПАРМА ВАФ-А(М) 0-2-0-1	-	2	-	стандарт
ПАРМА ВАФ-А(М) 0-2-0-2	-	2	-	стандарт + люкс
ПАРМА ВАФ-А(М) 0-2-1-1	-	2	1	стандарт
ПАРМА ВАФ-А(М) 0-2-1-2	-	2	1	стандарт + люкс
ПАРМА ВАФ-А(М) 0-2-2-1	-	2	2	стандарт
ПАРМА ВАФ-А(М) 0-2-2-2	-	2	2	стандарт + люкс
ПАРМА ВАФ-А(М) 1-0-0-1	1	-	-	стандарт
ПАРМА ВАФ-А(М) 1-0-0-2	1	-	-	стандарт + люкс
ПАРМА ВАФ-А(М) 1-0-1-1	1	-	1	стандарт
ПАРМА ВАФ-А(М) 1-0-1-2	1	-	1	стандарт + люкс
ПАРМА ВАФ-А(М) 1-0-2-1	1	-	2	стандарт
ПАРМА ВАФ-А(М) 1-0-2-2	1	-	2	стандарт + люкс
ПАРМА ВАФ-А(М) 1-1-0-1	1	1	-	стандарт
ПАРМА ВАФ-А(М) 1-1-0-2	1	1	-	стандарт + люкс
ПАРМА ВАФ-А(М) 1-1-1-1	1	1	1	стандарт
ПАРМА ВАФ-А(М) 1-1-1-2	1	1	1	стандарт + люкс
ПАРМА ВАФ-А(М) 1-1-2-1	1	1	2	стандарт
ПАРМА ВАФ-А(М) 1-1-2-2	1	1	2	стандарт + люкс
ПАРМА ВАФ-А(М) 1-2-0-1	1	2	-	стандарт
ПАРМА ВАФ-А(М) 1-2-0-2	1	2	-	стандарт + люкс
ПАРМА ВАФ-А(М) 1-2-1-1	1	2	1	стандарт
ПАРМА ВАФ-А(М) 1-2-1-2	1	2	1	стандарт + люкс
ПАРМА ВАФ-А(М) 1-2-2-1	1	2	2	стандарт
ПАРМА ВАФ-А(М) 1-2-2-2	1	2	2	стандарт + люкс
ПАРМА ВАФ-А(М) 2-0-0-1	2	-	-	стандарт
ПАРМА ВАФ-А(М) 2-0-0-2	2	-	-	стандарт + люкс
ПАРМА ВАФ-А(М) 2-0-1-1	2	-	1	стандарт
ПАРМА ВАФ-А(М) 2-0-1-2	2	-	1	стандарт + люкс
ПАРМА ВАФ-А(М) 2-0-2-1	2	-	2	стандарт
ПАРМА ВАФ-А(М) 2-0-2-2	2	-	2	стандарт + люкс
ПАРМА ВАФ-А(М) 2-1-0-1	2	1	-	стандарт
ПАРМА ВАФ-А(М) 2-1-0-2	2	1	-	стандарт + люкс
ПАРМА ВАФ-А(М) 2-1-1-1	2	1	1	стандарт
ПАРМА ВАФ-А(М) 2-1-1-2	2	1	1	стандарт + люкс
ПАРМА ВАФ-А(М) 2-1-2-1	2	1	2	стандарт
ПАРМА ВАФ-А(М) 2-1-2-2	2	1	2	стандарт + люкс
ПАРМА ВАФ-А(М) 2-2-0-1	2	2	-	стандарт
ПАРМА ВАФ-А(М) 2-2-0-2	2	2	-	стандарт + люкс
ПАРМА ВАФ-А(М) 2-2-1-1	2	2	1	стандарт
ПАРМА ВАФ-А(М) 2-2-1-2	2	2	1	стандарт + люкс
ПАРМА ВАФ-А(М) 2-2-2-1	2	2	2	стандарт
ПАРМА ВАФ-А(М) 2-2-2-2	2	2	2	стандарт + люкс

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Свидетельство об утверждении типа СИ РФ вольтамперфазометров ПАРМА ВАФ-А(М).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Декларация о соответствии EAC вольтамперфазометров ПАРМА ВАФ-А(М).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Методика поверки вольтамперфазометра ПАРМА ВАФ-А(М).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Руководство по эксплуатации вольтамперфазометра ПАРМА ВАФ-А(М).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Техническое описание вольтамперфазометров серим ПАРМА ВАФ.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Свидетельство СИ ВАФ-А(М) (Беларусь).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/PARMAПамятка для заказа ВАФ-А(М).pdf

Мы предлагаем для поставки электроизмерительные устройства вольтамперфазометр. Вольтамперфазометр ПАРМА ВАФ-А(М) 1-0-0-1, артикул 10022450 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
