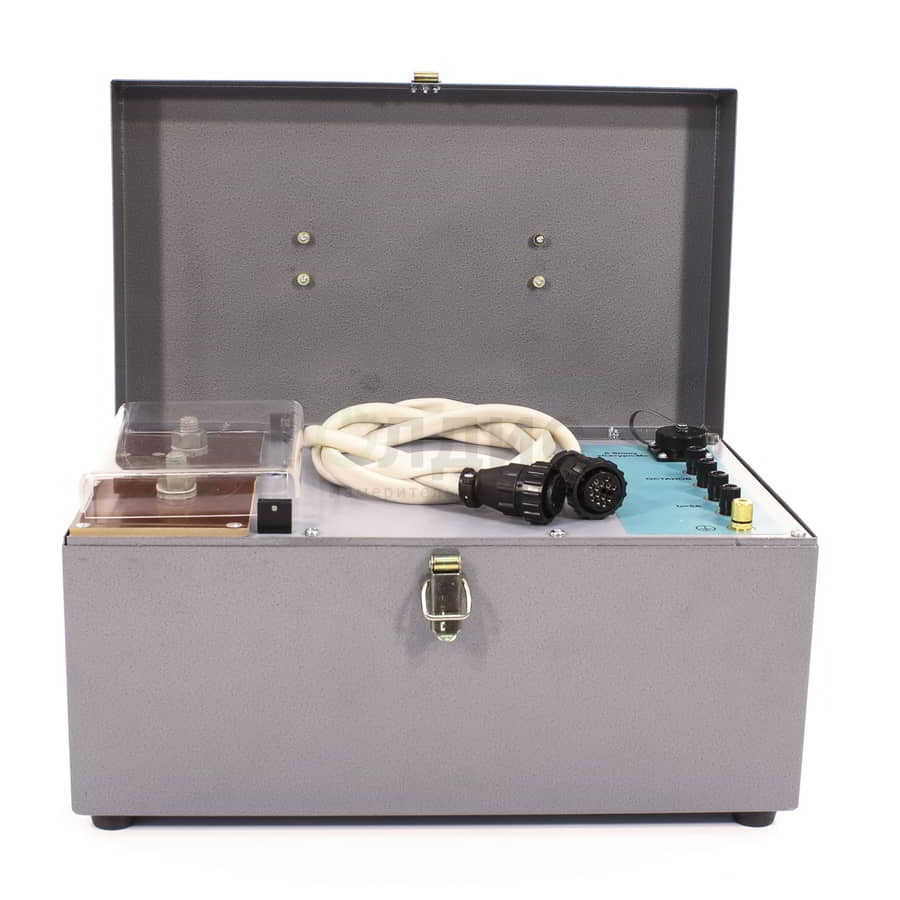

САТУРН-М1 — устройство для проверки автоматических выключателей (до 12 кА)

Описание устройства для проверки автоматических выключателей (до 12 кА) Сатурн-М1:

Комплектные испытательные устройства Сатурн-М и Сатурн-М1 предназначены для проверки характеристик автоматических выключателей переменного тока с электро-магнитными и тепловыми расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.

Устройства Сатурн-М и Сатурн-М1 могут быть использованы для проверки отдельных типов релейной защиты.

Устройство Сатурн-М1 состоит из блока Сатурн-М и силового блока. Устройство предназначено для проверки выключателей током до 12000 А.

Функции устройства для проверки (до 12 кА) Сатурн-М1:

• Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения;
• Выдача регулируемого тока;
• Измерение действующего значения тока и времени срабатывания проверяемого автомат;
• Автоматический контроль работоспособности основных узлов устройства при включении питания;
• Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.

Технические характеристики устройства для проверки автоматических выключателей (до 12 кА) Сатурн-М1:

Параметр	Значение
Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока напряжением, В частотой, Гц	220 50
Диапазон допустимого напряжения питания, В	от 187 до 242
Мощность, потребляемая блоком из сети, Вт, не превышает	20
«Сатурн-М1» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А	от 30 до 12000
Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А	от 0,025 до 25 от 0,25 до 250 от 2,5 до 2500
Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА	от 0,01 до 99,99
Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более	±(1,5 + 3 ед. мл. разр.)
Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока (ТТ) при времени измерения не менее 0,02 с, %, не более	±(1,5 + погрешность ТТ+ 3 ед. мл. разр.)
Диапазон задания длительности протекания тока, с	от 0,02 до 7200
Диапазоны измерения времени срабатывания, с	от 0,001 до 0,999 от 1,00 до 99,99 от 1 до 7200
Пределы допустимой абсолютной погрешности измерений времени: - для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают - для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают	±0,01 ±0,02
Пределы основной относительной погрешности измерений времени: - при измерении величин от 1 до 100 с, % - при измерении величин более 100 с, %	±(1 + 3 ед. мл. разр.) ±(2 + 3 ед. мл. разр.)
Габаритные размеры блока «Сатурн-М» и силового блока не превышают, мм	400x235x230
Масса блока «Сатурн-М» не превышает, кг	13
Масса силового блока устройства «Сатурн-М1» не превышает, кг	13

Комплект поставки САТУРН-М1:

№	Наименование	Количество
1	Блок Сатурн-М	1
3	Блок силовой	1
3	Кабель	1
4	Руководство по эксплуатации	1
5	Паспорт	1

Документы:

Мы предлагаем для поставки электроизмерительные устройства устройства для проверки автоматических выключателей. САТУРН-М1 — устройство для проверки автоматических выключателей (до 12 кА), артикул 166628 по цене 257 760 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
