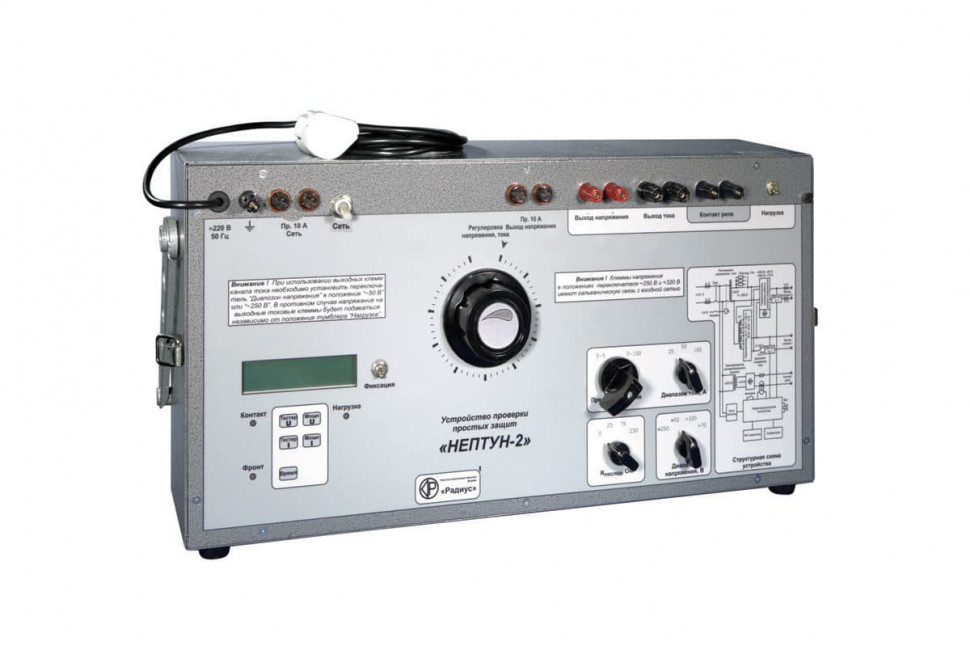

НЕПТУН-2 — устройство для проверки простых защит

Описание устройства для проверки простых защит Нептун-2:

Испытательное устройство Нептун-2 предназначено для проверки простых средств релейной защиты и автоматики типа токовых реле, реле напряжения, реле времени непосредственно на энергообъектах.

Устройство питается от однофазной сети переменного тока частотой 50 Гц напряжением 220 В и выполняет следующие основные функции:

• формирование синусоидального тока регулируемой силы;
• формирование синусоидального или постоянного выходного напряжения регулируемой величины;
• измерение формируемых значений тока и напряжения;
• измерение временных параметров.

Устройство Нептун-2 выдает следующие выходные сигналы:

• переменное напряжение частотой 50 Гц от 0 до 240 В или от 0 до 25 В при токе до 2 А с плавной регулировкой (кратковременно - до 5 А);
• постоянное (выпрямленное со сглаживанием) напряжение от 0 до 320 В или от 0 до 35 В при токе до 5 А с плавной регулировкой;
• переменный ток частотой 50 Гц от 0 до 25 А (50 В макс.), от 0 до 50 А (25 В макс.) или от 0 до 100 А (12 В макс.) с плавной регулировкой.

Устройство измеряет выдаваемое выходное напряжение с классом точности 2,5. Предусмотрено разбиение всей шкалы на два диапазона "0-25 (=0-35) В и "0-250 (=0-350) В для повышения точности регулировки и измерения при малых значениях.

Устройство измеряет выдаваемый выходной ток с классом точности 2,5.
Предусмотрено разбиение всей шкалы на три диапазона 0-10, 0-20 и 0-40 А для повышения плавности регулировки и точности измерения.

Устройство Нептун-2 позволяет измерять выдаваемую активную мощность.
Диапазон измерения мощности от 0 до 2000 Вт.

Технические характеристики устройства для проверки простых защит НЕПТУН-2:

Параметр	Значение
Диапазон регулирования и измерения напряжения переменного тока, В - на пределе ≈ 50 В - на пределе ≈ 250 В	2÷50 10÷250
Диапазон регулирования и измерения напряжения постоянного тока, В - на пределе = 70 В - на пределе = 320 В	2÷70 10÷320
Диапазон регулирования и измерения силы переменного тока, А - на пределе ≈ 5 А - на пределе ≈ 25 А - на пределе ≈ 50 А - на пределе ≈ 100 А	0,1÷5 0,25÷25 0,5÷50 1÷100
Диапазон измерения времени срабатывания и отпускания контактов проверяемого аппарата, с	0,002÷99,999
Относительная погрешность измерения эффективного значения тока и напряжения, %	± 2,5% от диапазона
Абсолютная погрешность измерения времени переключения, не более, с	(0,01 × Тизм + 0,002)
Напряжение питания, В / Гц	185÷242 / 50±1
Потребляемая мощность по цепям питания, Вт	1000
Наработка на отказ, час, не менее	5000
Габаритные размеры блока, мм, не более	630 × 315 × 190
Масса, кг, не более	24
Средний срок службы с заменой комплектующих изделий не менее, лет	10
Электрическое сопротивление изоляции между изолированными цепями и корпусом в рабочих условиях не менее, МОм	5
Электрическая прочность изоляции 50 Гц / 60 с, В	1500

Внимание: Выходные цепи канала напряжения в режимах «=320 В» и «250 В» гальванически связаны с входной сетью.

Комплект поставки НЕПТУН-2:

№	Наименование	Количество
1	Устройство Нептун-2 с крышкой	1
2	Вставка плавкая 10 А	4
3	Руководство по эксплуатации	1
4	Паспорт	1
5	Сумка	1

Документы:

Мы предлагаем для поставки электроизмерительные устройства устройства для проверки автоматических выключателей. НЕПТУН-2 — устройство для проверки простых защит, артикул 173384 по цене 216 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
