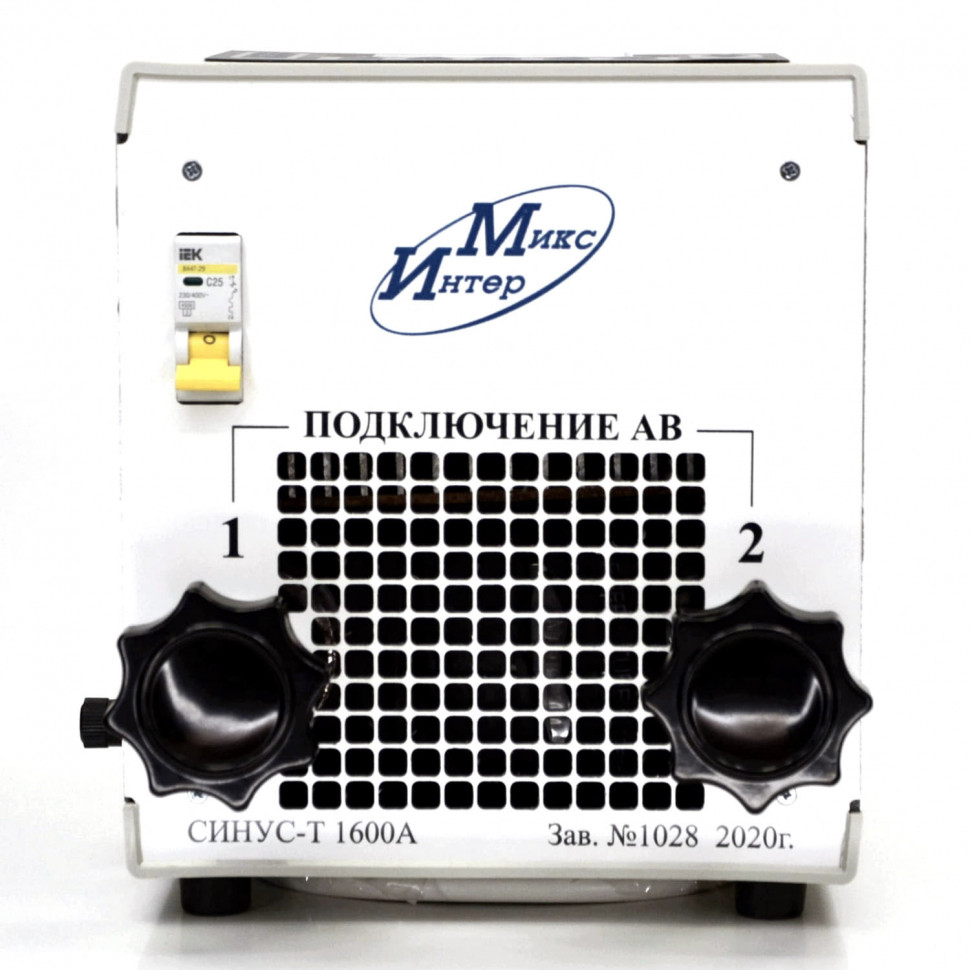

Комплект СИНУС-Т 1600A

Описание комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 1600A:

Комплекты СИНУС-Т 1600А являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений.

Силовая часть комплекта СИНУС-Т 1600А выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу ШИМ. Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП.

Конструктивно комплект СИНУС-Т 1600А выполнен в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.

Комплект СИНУС-Т 1600А рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальной токовой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.

Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 1600А:

Параметр	Значение
Диапазон регулирования и измерения испытательного тока, А	16 - 1600
Форма испытательного тока	синусоидальная частотой 50 Гц
Режимы работы	кратковременный (импульсный); длительный
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, мс	20 ... 5000
Диапазон задания и измерения длительности протекания тока и времени отключения АВ в длительном режиме, с	0,02 ... 300
Мощность, потребляемая комплектом из сети, кВА в кратковременном режиме (Iмакс = 1600А), не более в длительном режиме (Iмакс = 500А), не более	9 3
Относительная погрешность измерения длительности протекания тока и времени отключения, %, не более	не более ±3
Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора	При 200 А - 300 с; при 1000 А - 60 с; при 1600 А - 5 с
Общие характеристики
Питание	220+22 В частотой 50 Гц
Сила тока в кратковременном режиме при максимальном испытательном токе (Iисп=1600 А), А	не менее 40
Максимальное значение силы тока, потребляемого из сети, А	не более 40
Время установления рабочего режима, мин	не более 1
Габаритные размеры (ДхШхВ), мм	500х200х400
Масса, кг	18

При необходимости испытания большого количества автоматических выключателей в системах КИП с очень малыми значениями испытательных токов расцепителей (от 1 до 200 А) изготавливается вариант комплекта СИНУС-200.

Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.

Комплект поставки СИНУС-Т 1600А:

№	Наименование	Количество
1	Измеритель и источник тока СИНУС-Т 1600А	1
2	Провод силовой 0,85 м сечением 70 мм2	2
3	Аттестат	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/INTERMIKS/Руководство по эксплуатации СИНУС-200.pdf

Мы предлагаем для поставки электроизмерительные устройства устройства для проверки автоматических выключателей. Комплект СИНУС-Т 1600A, артикул 324776 по цене 192 242 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
