Комплект нагрузочный измерительный с регулятором тока РТ-2048-06

Описание нагрузочно измерительного комплекта с регулятором РТ-2048-06 на токи: 50-6000А

Комплект РТ-2048-06 предназначены для измерения действующего значения силы тока и временных интервалов срабатывания максимальных расцепителей автоматических выключателей (АВ) переменного тока в сетях электроснабжения до 1000 В с промышленной частотой 50 Гц с тремя видами расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Принцип действия комплектов основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.

Измерение тока протекающего во вторичной обмотке производится при помощи датчика тока, который представляет собой катушку Роговского. Катушка намотана на кольцевом сердечнике из немагнитного материала в один слой, с равномерным шагом, вдоль всего сердечника. Сигнал с катушки подается на вход аналого-цифрового преобразователя микроконтроллера для обработки.

Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается.

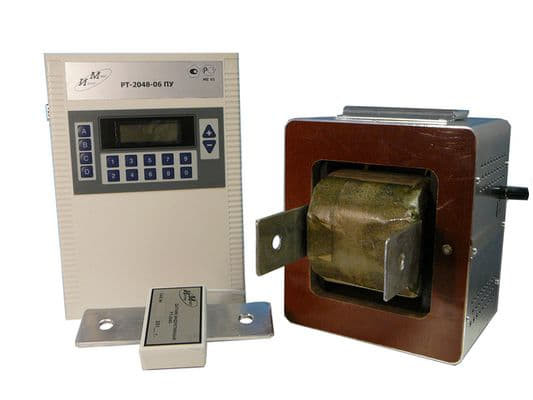

Комплекты представляют собой переносной прибор, в состав которого входят нагрузочный трансформатор (НТ), датчик индуктивный (ДИ) и пульт управления (ПУ).

Технические характеристики

Параметр	Значения
Диапазон измерения и регулирования силы тока	50-6000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме	0.02-1.6 с
Приведенная погрешность измерения силы испытательного тока	Не более ±5%
Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ	Не более ±5%
Напряжение питающей сети	220+/-22.....380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 5000А	120 A
Мощность потребляемая комплектом	в кратковременном режиме (I max = 5000A), не более 45 кBa в длительном режиме (I max = 1500A), не более 7 кBa в длительном режиме (I max = 500A), не более 2 кBa
Габариты	Пульт управления в дипломате: 405х370х75 мм Силовой блок: 285х290х200 мм Индуктивный датчик: 230х60х45 мм
Масса	Пульт управления в дипломате: 2 кг Силовой блок: 15 кг Индуктивный датчик: 0,4 кг

Коплект поставки

• блок силовой;
• пульт управления;
• кабель соединительный;
• токопроводы сечением 150 ммІ длиной 0,85 м – 2 шт.;
• руководство по эксплуатации;
• свидетельство о первичной поверке.
