Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-27.144Д
Успех ТПТ-27.144Д — трассотечеискатель для диагностики неметаллических и металлических трубопроводов.
Тэги
Успех ТПТ-27.144Д — трассотечеискатель для диагностики неметаллических и металлических трубопроводов. Он разработан для определения местоположения и глубины залегания скрытых коммуникаций на глубине до 6 метров и удалении более 10 километров от места подключения генератора.
Прибор сочетает в себе три функции: трассоискатель с акустическим датчиком, генератор электромагнитных импульсов и генератор ударной установки. Это позволяет проводить диагностику как неметаллических, так и металлических трубопроводов, делая его идеальным инструментом для различных задач по обнаружению коммуникаций.
Успех ТПТ-27.144Д обладает высокой точностью локализации и полным отсутствием паразитных наводок на соседние объекты, что делает его идеальным для работы в сложных условиях. Акустический метод, используемый в устройстве, позволяет определять местоположение металлических и неметаллических трубопроводов, особенно ценный в условиях высоких индустриальных помех.
Ключевые характеристики:
- Современный цифровой трассопоисковый приемник с большим ЖК-дисплеем
- Поддержка различных режимов работы и индикации
- Визуализация частотного спектра входного сигнала
- Двойная система звукового вывода: через наушники или встроенный динамик
- Защита корпуса IP54 от внешних воздействий
Совместимость с датчиками:
- Электромагнитные: EMD-257, MED-127
- Акустические: AD-327, AD-257, ADM-227
- Датчик контроля изоляции: DKI-117M
- Датчик дефектов коммуникаций: DODK-117M
- Накладная рамка: NR-117М
- Индукционные клещи: CI-110, CI-105
Частотные характеристики:
- Акустический режим: 0.03-2.2 кГц с фильтрацией
- Электромагнитный режим:
- Стандартные частоты: 50/60 Гц
- Диапазон 100-450 Гц (шаг 50 Гц)
- Диапазон 120-540 Гц (шаг 60 Гц)
- Специальные частоты: 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
- “Широкая полоса”: 50-8600 Гц
- Двухчастотные режимы: 1024/2048 Гц, 1024/8192 Гц
Интегрированные функции:
- Встроенный генератор электромагнитных импульсов
- Генератор ударной установки
Успех ТПТ-27.144Д - Универсальный трассотечеискатель
Основные компоненты:
1. Акустический трассоискатель

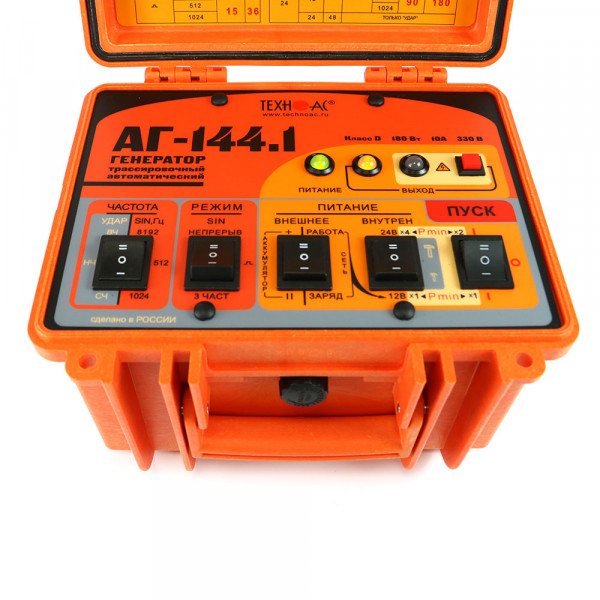

- Мощной генератор АГ-144.1 (7.5-180 Вт)
- Уникальный ударный механизм УМ-112М
- Отсутствие помех для соседних коммуникаций
- Превосходная точность локализации
- Эффективен для металлических и неметаллических труб
- Работает в условиях сильных индустриальных помех
2. Электромагнитный трассоискатель
- Регулируемая мощность от 7.5 до 180 Вт
- Автоматическое согласование с нагрузкой
- Синусоидальный ток (постоянный/импульсный)
- Продолжительность работы до 18 часов на малой мощности
3. Акустический течеискатель
- Высокочувствительный акустический датчик
Особенности генератора АГ-144.1:
- Программируемая мощность под конкретные задачи
- Автоматическое согласование в широком диапазоне сопротивлений
- Длительная работа от встроенного аккумулятора
Рекомендуемые сферы применения:
- Теплоснабжающие сети
- Водопроводные системы
- Газораспределительные сети
Прибор обеспечивает комплексную диагностику подземных коммуникаций с высокой точностью и надежностью, сочетая в себе функции трассопоиска и течеискания.
Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-27.144Д, артикул 10019379 по цене 518 400 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики

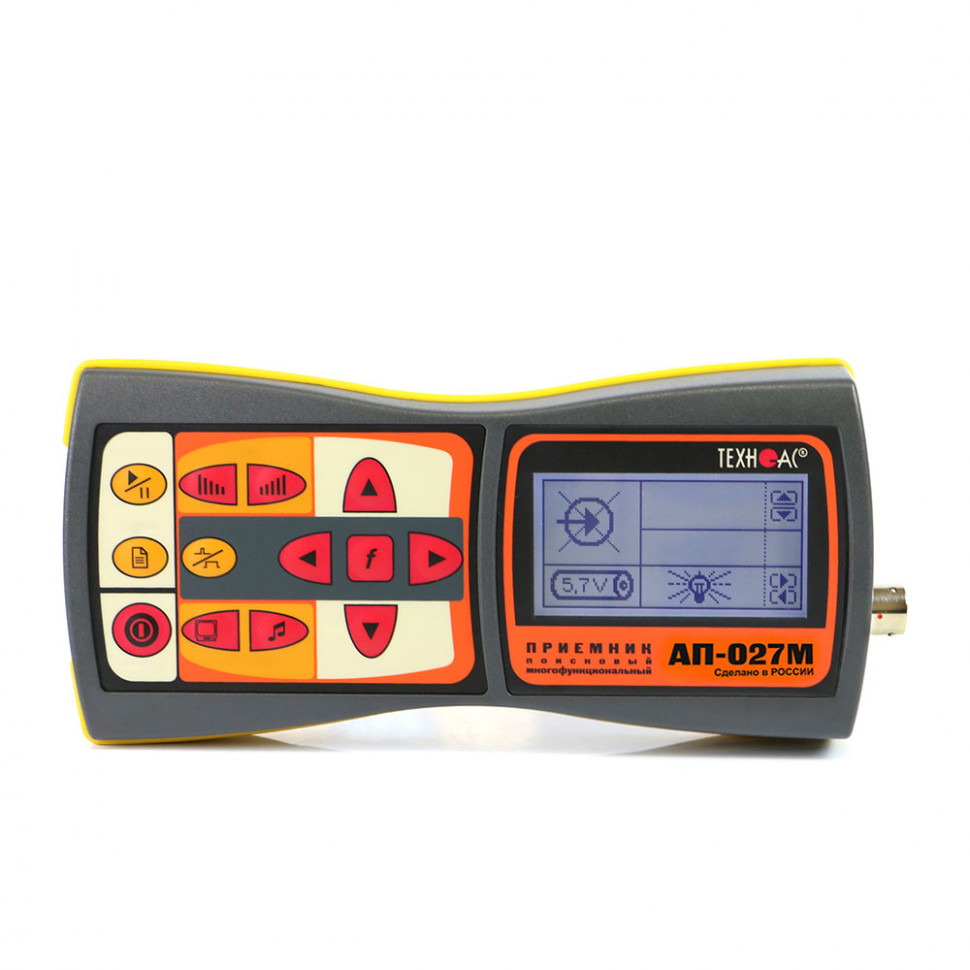

Характеристики трассопоискового приемника АП-027М
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
Характеристики трассировочного генератора АГ-144.1
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Частоты генерируемого сигнала, Гц | |||||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | ||||
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | ||||
| Режимы генерации | |||||
| «SIN» «непрерывный» | непрерывная синусоидальная генерация | ||||
| «SIN» «_|¯|_» | кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц) |
||||
| «SIN» «3 частоты» | посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц) |
||||
| «УДАР» | генерация ударных импульсов (длительность импульса устанавливается автоматически) |
||||
| Выходные параметры синусоидальной генерации | |||||
| Максимальное выходное напряжение, В: | |||||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока | 220 330 140 |
||||
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% | |||||
| При автономном питании (12/24 В): | |||||
| Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 7,5 | 15 | 30 | 60 |
| Rнагр, Ом | 0,1…1300 | 0,15…660 | 0,3…1300 | 0,6…660 | |
| Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 15 | 30 | 60 | 120 |
| Rнагр, Ом | 0,15…660 | 0,3…330 | 0,6…660 | 1,2…330 | |
| C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: | |||||
| Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 45 | 90 | ||
| Rнагр, Ом | 0,45…2000 | 0,9…1000 | |||
| Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 90 | 180 | ||
| Rнагр, Ом | 0,9…1000 | 1,8…500 | |||
| От сетевого блока питания: |
|||||
| Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 18 | 36 | ||
| Rнагр, Ом | 1,8…800 Ом | 0,4…400 Ом | |||
| Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 36 | 72 | ||
| Rнагр, Ом | 0,4…400 | 0,7…200 | |||
| Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. | ||||
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданной мощности в нагрузке | ||||
| Источники питания | |||||
| Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач | ||||
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток до 6,7 А | ||||
| Функциональные особенности | |||||
| Автоматические функции | - автосогласование (достижение заданной мощности в нагрузке); - специальная программа управления передающей антенной; - встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; - «автоопределение» подключения и отключения передающей антенны и ударного механизма |
||||
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); - при несоответствии внешнего напряжения питания режиму генерации / зарядки; - при переключении режима сетевого питания в процессе зарядки; - при коротком замыкании выхода в процессе согласования; - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе |
||||
| Автоматическое повторное согласование | - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; - при переключении частоты / режима генерации «SIN»; - при определенных изменениях напряжения питания |
||||
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка) |
||||
| Конструктивные параметры | |||||
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% | ||||
| Индикация | светодиоды трехцветные «питание» и «выход»: - напряжение и состояние питания; - мощность и состояние выхода красный; - возможность или наличие «опасного» напряжения на выходе (>40 В) |
||||
| Управление | Клавишные переключатели: на 3 положения - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; - «РЕЖИМ» «SIN» - вид синусоидальной генерации; - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения - «ПИТАНИЕ»; - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В) |
||||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||||
| Вес электронного блока, не более, кг | 8,5 | ||||
| Условия эксплуатации | |||||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС | ||||
| Класс климатической защиты | IP65 | ||||
Характеристики электромагнитного датчика EMD-257
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики акустического датчика AD-327
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Характеристики ударного механизма УМ-112М
| Параметр | Значение |
|---|---|
| Рабочее положение крепления ударного механизма на трубу | |
| Допустимое | любое |
| Оптимальное для максимальной дальности трассировки | верхнее |
| Общие данные | |
| Длина соединительного кабеля, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, мм | 90х200 |
| Вес, кг | 3 |
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027M | 1 шт. |
| 2 | Генератор трассировочный АГ-144.1 | 1 шт. |
| 3 | Антенна индукционная ИЭМ-301.3 | 1 шт. |
| 4 | Датчик электромагнитный EMD-257 | 1 шт. |
| 5 | Комплект акустического датчика AD-327 | 1 шт. |
| 6 | Ударный механизм УМ-112М | 1 шт. |
| 7 | Головные телефоны | 1 шт. |
| 8 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 9 | Источник питания ENP-120-12 | 1 шт. |
| 10 | Кабель АГ144.02.020 | 1 шт. |
| 11 | Кабель AG144.02.060 | 1 шт. |
| 12 | Кабель АГ120.02.050 | 1 шт. |
| 13 | Кабель АГ105.02.020 | 1 шт. |
| 14 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 15 | Штырь заземления АГ110.02.004 | 2 шт. |
| 16 | Крестовая отвертка | 1 шт. |
| 17 | Батарейки для приемника (AA) | 4 шт. |
| 18 | Сумка для антенны индукционной ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 19 | Сумка для электромагнитного датчика EMD-257 (чехол 53186) | 1 шт. |
| 20 | Сумка для генератора АГ-144.1 (чехол 53187) | 1 шт. |
| 21 | Сумка для комплекта (чехол 53183) | 1 шт. |
| 22 | Сумка для ударного механизма УМ-112М (чехол 53208) | 1 шт. |
| 23 | Колпачок изоляционный d=8 мм | 2 шт. |
| 24 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 25 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 26 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 27 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 28 | Power Bank, 10 000 mAh | 1 шт. |
| 29 | Конус дорожный, высота 30 см | 5 шт. |
| 30 | Аварийный знак "Люк открыт" или "Идут работы" | 1 шт. |
| 31 | Руководство по эксплуатации | 3 шт. |
| 32 | Паспорт | 1 шт. |
