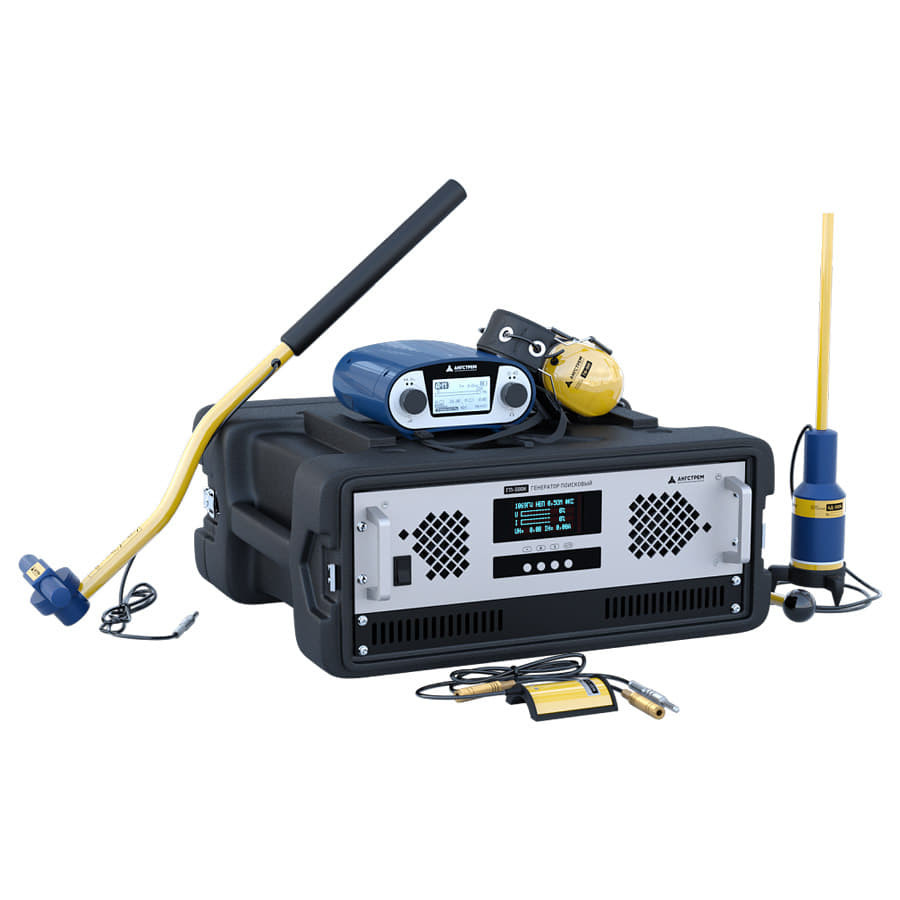

Комплект поисковый КП-500К (исполнение 2)

Описание комплекта поискового КП-500К (исполнение 2):

Комплект поисковый КП-500К (исполнение 2) – поисковый комплект, состоящий из Генератора поискового ГП-500К, интегрированного в кейс, и Приемника поискового ПП-500К, упакованного в укладочную сумку.

Комплект поисковый КП-500К обеспечивает работу с кабельными линиями протяженностью до 50 км и глубиной залегания до 12 м.

Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность определения места повреждения достигает 10 см.

Отличительные особенности:

• Высокоточное определение мест повреждений подземных кабелей индукционным, акустическим и потенциальным методами.
• Определение расстояния до места повреждения и направления движения оператора в сторону повреждения при помощи акустико-индукционного (или акустико-электромагнитного) метода.
• Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и др.).
• Определение глубины залегания подземных коммуникаций.
• Выбор кабеля из пучка.
• Локализация повреждений оболочки кабеля, в том числе с изоляцией из сшитого полиэтилена.
• Дожиг дефектной изоляции кабеля.

Области применения:

• Городское, промышленное и коммунальное электроснабжение;
• Электротранспорт;
• Строительство.

Технические характеристики комплекта поискового КП-500К:

Параметры	Значене
Максимальная выходная мощность генератора, Вт	500
Чувствительность приёмника, мкВ	20
Количество каналов:
– индукционных активных	3
– индукционных пассивных	1
– акустических	1
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	530...800

Технические характеристики генератора ГП-500К:

Параметры	Значене
Рабочие частоты генератора, Гц	480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более	1
Режим работы	непрерывный или импульсный
Форма огибающей в импульсном режиме	меандр
Частота амплитудной модуляции напряжения генератора, Гц	1±0,1
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или вручную
Диапазоны согласования	0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В	64±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А	8±0,5
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее	500
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А	37,6±1,9
Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В	450±20
Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее	10
Переходное сопротивление заземления, Ом, не более	0,1
Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее	1500
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В	от 187 до 242
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает:
- мощности в режиме простого согласования	6%
- мощности в режиме стабилизации мощности (Р)	2%
- тока в режиме стабилизации тока (I)	2%
Ограничение максимального напряжения (Um) относительно согласованного значения, %	125
Ограничение максимального тока (Im) относительно согласованного значения, %	117
Общий диапазон согласования, Ом	от 0,35 до 362
Кратность нагрузки в пределах одного диапазона согласования	2
Потребляемая мощность, Вт, не более	800
Габаритные размеры, мм, не более	432 х 127 х 363
Масса генератора, кг, не более	20
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	530...800

Комплект поставки:

Наименование	Количество
Генератор поисковый ГП-500К	1 шт.
с аксессуарами:
Устройство соединительное	1 шт.
Провод заземления	1 шт.
Разъём USB под кабель интерфейса RS-485	По отдельному заказу (комплектуется бесплатно)
Кабель интерфейса RS-232	По отдельному заказу (комплектуется бесплатно)
Сумка для транспортировки и укладки	1 шт.
Приемник поисковый ПП-500К	1 шт.
с аксессуарами:
Антенна магнитная МА-500	1 шт.
Рамка накладная НР-100	1 шт.
Датчик акустический АД-500	1 шт.
Устройство зарядное УЗ-500	1 шт.
Телефоны головные ТФ-500	1 шт.
Сумка для транспортировки и укладки	1 шт.
Эксплуатационная документация (паспорт, руководство по эксплуатации)	1 шт.
Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества)	1 шт.
Методика «Поиск повреждений подземных силовых кабелей»	1 шт.

Дополнительная комплектация:

Наименование	Количество
Устройство контактное потенциальное АР-500 (А-рамка)	1 шт.
Индукционные клещи КИ-500	1 шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АНГСТРЕМ/Декларация о соответствии комплектов КП-500К, КП-250К, КП-100К.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АНГСТРЕМ/Руководство по эксплуатации комплекта КП-500К.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АНГСТРЕМ/Сертификат соответствии комплектов КП-500К, КП-250К, КП-100К.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АНГСТРЕМ/Техническое_предложение_КП-500К_(исполнение_2).pdf

Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Комплект поисковый КП-500К (исполнение 2), артикул 10002023 по цене 865 370 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
