ГП-100К генератор поисковый

Описание поискового генератора ГП-100К:

Генератор поисковый с автоматическим согласованием нагрузки ГП-100К (производства компании «Ангстрем») используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным методом.

Генератор может использоваться совместно с приемником ПТ-14 и обеспечивает точное определение:

•  мест повреждений подземных кабелей индукционным методом;
•  трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
•  глубины залегания кабелей (коммуникаций).

Отличительные особенности поискового генератора ГП-100К:

• Может в ряде случаев использоваться как устройство дожига (ток до 40 А).
•  Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты).
•  Работа в двухчастотном и трехчастотном режиме (чередование частот).
•  Автосогласование с нагрузкой и отображение сопротивления нагрузки (удобно для просмотра результата прожига/дожига).
•  Предусмотрено два языка интерфейса: русский, английский.
•  Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или в режиме холостого хода без ухудшения коэффициента нелинейных искажений.
•  Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485.
•  Генератор обеспечивает энергонезависимую память для сохранения режима работы.
•  Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.
•  Время непрерывной работы не ограничено.

Технические характеристики генератора ГП-100К:

Характеристики	Значения
Рабочие частоты генератора, Гц	273, 526, 1024, 8928 (совместимы с приемником ПТ-14)
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более	1
Режим работы	непрерывный или импульсный
Форма огибающей в импульсном режиме	меандр
Частота амплитудной модуляции напряжения генератора, Гц	1±0,1
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или вручную
Диапазоны согласования	0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В	64±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А	8±0,5
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее	250
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А	37,6±1,9
Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В	450±20
Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее	10
Переходное сопротивление заземления, Ом, не более	0,1
Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее	1500
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В	от 187 до 242
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, %
- мощности в режиме простого согласования	6
- мощности в режиме стабилизации мощности (Р)	2
- тока в режиме стабилизации тока (I)	2
Ограничение максимального напряжения (Um) относительно согласованного значения, %	125
Ограничение максимального тока (Im) относительно согласованного значения, %	117
Общий диапазон согласования, Ом	от 0,35 до 362
Кратность нагрузки в пределах одного диапазона согласования	2
Потребляемая мощность, Вт, не более	800
Габаритные размеры, мм, не более	432 х 127 х 363
Масса генератора, кг, не более	20
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	530...800

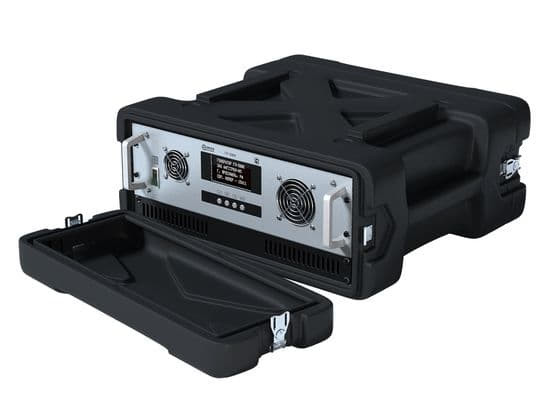

Внешний вид передней панели генератора ГП-100К:

Комплект поставки поискового генератора ГП-100К:

№	Наименование, Индекс	Применение	Количество
1.	Генератор ГП – 500К ПУИА.566115.015	Предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом	1
2.	ПУИА.566115.035	Кабель сетевой	1
3.	ПУИА.566115.017	Устройство соединительное	1
4.	ПУИА 566115.018	Провод заземления	1
5.	Разъём USB тип А катал. N 42-709-22 ELFA	Под кабель интерфейса RS-485	1
6.	ПУИА 566115.019	Кабель интерфейса RS-232	1
7.	ПУИА 566115.019	Сумка укладочная генератора ГП-100К	1
8.	Паспорт ПУИА.566115.015 ПС	Паспорт генератора ГП-100К	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АНГСТРЕМ/Руководство по экплуатации ГП-100К генератор поисковый.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АНГСТРЕМ/Техническое_предложение_ГП-100К.pdf

Мы предлагаем для поставки электроизмерительные устройства трассоискатели. ГП-100К генератор поисковый, артикул 10004985 по цене 505 340 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
