Токовые клещи APPA A15
Краткое описание токовых клещей APPA A15:
Электроизмерительные клещи APPA A15 предназначены для работы в цепях постоянного и переменного тока без её разрыва. С их помощью выполняются измерения уровня напряжения, частоты, а также сопротивления постоянному току. Клещи переносного типа могут использоваться в стационарных и полевых условиях, имеют цифровую и линейную шкалы.
Клещи имеют функцию регистрации пиковых значений и удержания показаний. Встроенный цифровой зуммер позволяет выполнять прозвонку электрических цепей. Электробезопасное исполнение обеспечивает защиту персонала от возможных поражений электрическим током. Ударопрочный корпус предохраняет клещи от механических повреждений, в том числе и от падения с высоты.
Отличительные особенности токоизмерительных клещей APPA A15:
В отличие от других моделей токоизмерительные клещи APPA A15 имеют преобразователь на базе датчика Холла. За счёт этого обеспечивается высокая точность измерений. Максимальный раствор губок увеличен до 51 мм, что позволяет проводить измерения на электрических кабелях большого диаметра. Масса в комплекте с элементом питания составляет 420 г.
Встроенная защита предохраняет измерительный вход от перенапряжений до 1000 В.
Область применения:
Главное преимущество токовых клещей АРРА А16 – возможность выполнения измерений без разрыва электрической цепи. Стандартные устройства подключаются только с разрывом. Принцип работы клещей основан на измерении интенсивности магнитного поля проводника. Датчик Холла взаимодействует с магнитным полем и преобразует сигнал в цифровые показания.
Клещи применяются для:
- измерения нагрузки электрической сети;
- проверки точности показаний оборудования;
- калибровки счётчиков электрической энергии;
- измерения мощности бытовых приборов;
- измерения мощности электрических машин и преобразователей.
С помощью клещей можно качество работы любой электрической цепи, найти повреждённое место, выявить прибор, имеющий предотказное или аварийное состояние.
Технические характеристики токовых клещей APPA A15:
| Параметр | Значение |
|---|---|
| Переменное напряжение | |
| Пределы измерений | 400; 750 В |
| Погрешность | ± (1,0 % + 5 ед. счета) |
| Макс. разрешение | 0,1 В |
| Измерение ср. кв. значения | синусоидальный сигнал |
| Защита входа | 750 В |
| Постоянное напряжение | |
| Пределы измерений | 400; 1000 В |
| Погрешность | ± (0.7 % + 2 ед. счета) |
| Макс. разрешение | 0,1 В |
| Защита входа | 1000 В |
| Переменный ток | |
| Пределы измерений | 400; 1000 А |
| Погрешность | ± (1,9 % + 5 ед. счета) |
| Максимальное разрешение | 0,1 А |
| Измерение ср.кв. значения | синусоидальный сигнал |
| Защита входа | 1000 А |
| Сопротивление | |
| Пределы измерений | 400, Ом |
| Погрешность | ± (1,0 % + 3 ед. счета) |
| Макс. разрешение | 0,1 Ом |
| Защита входа | 600 В |
| Прозвон цепи | |
| Порог срабатывания | 30 Ом |
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц |
| Защита входа | 600 В |
| Частота | |
| Пределы измерений | до 400 Гц |
| Погрешность | ± (0,1 % + 2 ед. счета) |
| Макс. разрешение | 1 Гц |
| Защита входа | 600 В |
| Общие данные | |
| Тип преобразователя | трансформатор тока |
| Макс. индицируемое число | 4000 |
| Скорость измерения | 4 изм./с |
| Макс. диаметр провода | 51 мм (шина 24х60 мм) |
| Источник питания | 1,5 В х 2 (тип АА) |
| Срок службы источника питания | 300 ч |
| Автовыключение | 30 мин |
| Условия эксплуатации | 0 °С … 50 °С, отн. влажность не более 80 % |
| Габаритные размеры | 100x265x42 мм |
| Масса | 420 г |
Внешний вид и основные элементы APPA A15:
1. Клещи преобразователя
2. Ограничитель безопасности
3. Курок механизма развода клещей
4. Кнопка удержания
5. Переключатель режимов измерения
6.ЖК-дисплей
7-10. Функциональные клавиши
11,12. Измерительные гнезда
Управление и индикация ЖК-дисплея APPA A15:
Переключение режимов измерений осуществляется с помощью поворотного колеса. Кнопка «HOLD» на лицевой панели позволяет выполнить фиксацию измеренных параметров. Общий и потенциальный выводы располагаются в нижней части. Замер показаний выполняется с помощью пускового курка.
Для измерения напряжения в кабеле или проводе достаточно охватить поверхность клещами. Замеренный параметр отобразится на жидкокристаллическом дисплее. Наличие подсветки дисплея позволяет использовать прибор в условиях ограниченной освещённости.
Токовые клещи АРРА А16 обеспечивают высокую точность измерений. Период использования до очередной плановой поверки – 1 год.

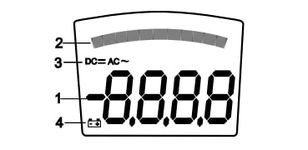

- Цифровая шкала
- Линейная шкалв
- Индикатор режимов измерения
- Индикатор разряда батареи
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Клещи электроизмерительные APPA A15 | 1 - шт. |
| 2 | Источник питания | 1 - шт. |
| 3 | Транспортная сумка | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| 5 | Измерительные провода | 1 - шт. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/APPA/Свидетельство СИ APPA клещи электроизмерительные.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/APPA/Расширенные характеристики А 10-й серии.pdf
Мы предлагаем для поставки электроизмерительные устройства токоизмерительные клещи. Токовые клещи APPA A15, артикул 311857 по цене 15 015 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
