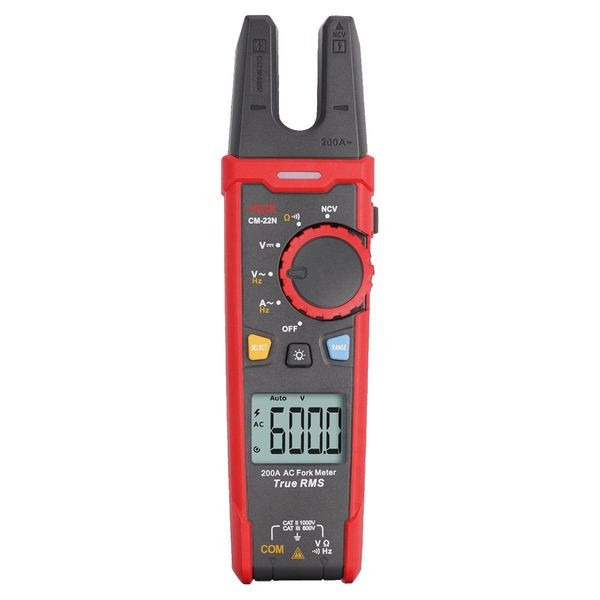

Токоизмерительные клещи RGK CM-22N
Описание токоизмерительных клещей RGK CM-22N:
Электрический тестер RGK CM-22N - это универсальный прибор для диагностики электрооборудования и сетей. Захват вилочного типа позволяет быстро и безопасно, в бесконтактном режиме определить силу и частоту тока в проводниках диаметром до 15 мм. При подключении комплектных щупов можно измерить напряжение, сопротивление и проверить целостность цепи.
Благодаря такому функционалу тестер напряжения будет полезен как в домашней мастерской, так и в профессиональной деятельности электротехников и специалистов по ремонту электроники.
Режим NCV
Благодаря датчику, который размещен в конце захвата, устройство может определять наличие напряжения в розетках и проводах бесконтактным способом. Эта функция помогает убедиться в безопасности проведения работ перед началом замеров с тестером напряжения RGK CM-22N.
Выбор рабочего диапазона
Специалист может самостоятельно установить пределы измерений, либо довериться прибору, переведя его в автоматический режим. Такая возможность делает эту модель более гибкой и адаптивной.
HOLD
Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при тестировании в труднодоступных местах и в любых других ситуациях, когда нельзя сразу считать данные.
Встроенный фонарь
Тестер напряжения RGK CM-22N оборудован ярким светодиодным фонариком для подсветки рабочей зоны. Функция особенно актуальна для измерений в распределительных щитах и слабо освещенных технических помещениях.
Безопасность
Прибор отвечает требованиям категорий электробезопасности CAT II 1000 В и CAT III 600 В. Это означает, что его можно использовать для диагностики коммутационного оборудования, электродвигателей, систем освещения и др. В конструкции предусмотрен специальный защитный выступ, который препятсвует соскальзыванию руки в сторону объекта тестирования.
Технические характеристики:
| Параметры измерения силы переменного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 0,2A ≤ACA≤2,0A | 0,1 | ±(0,018*А+2 е.м.р.) |
| 2,0A ≤ACA ≤5,0A | ±(0,018*А+3 е.м.р.) | |
| 5,0A ≤ACA ≤200A | ±(0,018*А+5 е.м.р.) | |
| Примечания: А – измеренное значение силы переменного тока, А; диапазон рабочей частоты 50Гц-60 Гц. |
||
| Параметры измерения напряжения переменного тока частотой от 10 Гц до 10 кГц | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 6,000 В | 0,001 В | ±(0,012*U+3 е.м.р.) |
| 60,00 В | 0,01 В | |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | |
| Примечание – U – измеренное значение напряжение переменного тока, В. | ||
| Параметры измерения напряжения постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
| 6,000 В | 0,001 В | ±(0,008*U+3 е.м.р.) |
| 60,00 В | 0,01 В | |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | ±(0,01*U+5 е.м.р.) |
| Примечание – U – измеренное значение напряжение постоянного тока, В. | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,012*R+2 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,01*R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,012*R+2 е.м.р.) |
| 60,00 МОм | 0,01 МОм | ±(0,02*R+5 е.м.р.) |
| Температурные коэффициенты | ||
| Модификация | Температурный коэффициент/°С | |
| DM-25 | 0,1 | |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| 10 Гц~10 кГц | 0,01 Гц | ±(0,001*F+5 е.м.р.) |
| Примечание: F – измеренное значение частоты, Гц, кГц; нижний предел измерений – 10 Гц. |
||
| Основные технические характеристики | ||
| Параметр | Значение | |
| Разрядность дисплея | 6000 | |
| Отображение полярности | Автоматическое | |
| Индикация перегрузки | "OL" или "-OL" | |
| Максимальный диаметр проводника | 15 мм | |
| Класс защиты от перенапряжения | CAT II 1000 В, CAT III 600 В | |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосфероное давление, кПа |
От 0 °С до +50 °С 80 % при температуре от 0 °С до +30 °С 75 % при температуре свыше +30 °С до +40 °С 45 % при температуре свыше +40 °С до +50 °С от 84,0 до 106,7 |
|
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
От +18°С до +28°С от 30% до 80% |
|
| Температура хранения | От -10 до +50 °С | |
| Влажность хранения | До 80 % | |
| Степень загрязнения | 2 | |
| Питание | 2 батареи ААА 1,5 В | |
| Габаритные размеры (длина х ширина х высота) | 220 х 58,5 х 38 мм | |
| Масса | 0,212 кг | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Токоизмерительные клещиRGK CM-22N | 1 |
| 2 | Комплект тестовых проводов | 1 |
| 3 | Батарея питания ААА | 2 |
| 4 | Чехол для прибора | 1 |
| 5 | Руководство по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/RGK/Руководство по эксплуатации RGK CM-22N.pdf
Мы предлагаем для поставки электроизмерительные устройства токоизмерительные клещи. Токоизмерительные клещи RGK CM-22N, артикул 10026350 по цене 5 490 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
