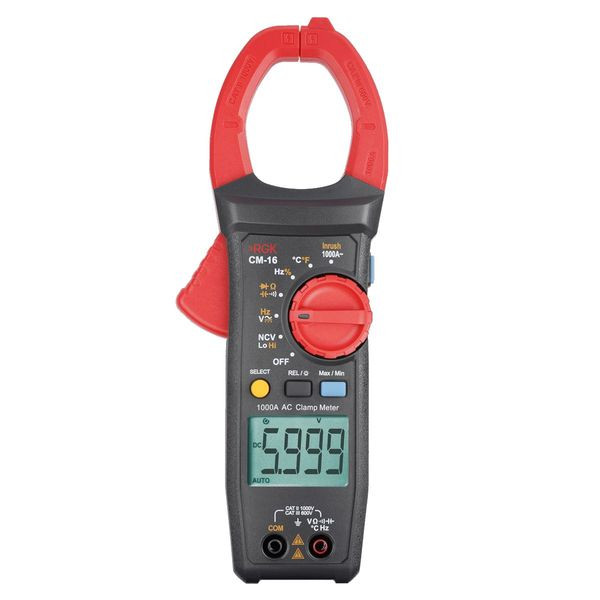

Клещи токоизмерительные RGK CM-16
Описание токоизмерительных клещей RGK CM-16:
Токоизмерительные клещи RGK CM-16 используются для измерений силы переменного тока до 1000 А в проводниках сечением до 45 мм. Бесконтактный метод позволяет выполнять замеры быстро и безопасно, целостность провода при этом не нарушается, что положительно сказывается на надежности и долговечности сетей. За счет расширенного функционала токовые клещи могут частично заменить мультиметр, что упрощает работу специалиста-электротехника в полевых условиях.
Отличительные особенности:
INRUSH
Предусмотрен отдельный режим для точного измерения пускового тока и других кратковременных всплесков. Устройства без такой функции просто не успевают зафиксировать необходимое значение, что мешает установить причину неисправности. Чаще всего этот режим используют при диагностике электродвигателей, сварочного оборудования, осветительных систем и др.
Прозвонка
При помощи токовых клещей RGK CM-16 можно проверить целостность цепи и быстро отыскать причину неполадок, если она кроется, например, в перебитом проводе или нерабочем предохранителе.
Измерение температуры
Комплектная термопара позволяет контролировать температуру различных элементов электросистем, деталей оборудования и технологических процессов. Актуальная возможность для тестирования систем под нагрузкой.
Тестирование компонентов
Функции контроля работоспособности диодов и определения емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.
MAX/MIN
При измерениях тока и напряжения токовые клещи RGK CM-16 могут автоматически фиксировать максимальное и минимальное значение, благодаря чему специалист быстро поймет, находятся ли полученные показания в пределах допусков.
REL - относительные измерения
Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Режим NCV
Благодаря датчику, встроенному в клещевой захват, прибор может определять наличие напряжения в розетках и проводах бесконтактным способом. Таким образом, мастер сможет выполнять свои задачи более безопасно.
Удобная работа в темноте
Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие функции делают замеры при слабом освещении более комфортными и безопасными.
Технические характеристики:
| Параметры измерения силы переменного тока | |||
|---|---|---|---|
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А | |
| 60,00 | 0,01 | от 45 Гц до 65 Гц: ±(0,015•I+5 е.м.р.) от 65 Гц до 1 кГц: ±(0,025•I+5 е.м.р.) | |
| 600,00 | 0,1 | ||
| 1000 | 1 | ||
| Примечание – I – измеренное значение переменного тока, А. | |||
| Параметры измерения напряжения переменного тока | |||
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 6,000 В | От 45 до 400 | 0,001 | ±0,01*U+2 е.м.р. |
| 60,00 В | 0,01 | ||
| 600,0 В | 0,1 | ||
| 1000 В | 1 | ||
| Примечание – U – измеренное значение напряжение переменного тока, В. | |||
| Параметры измерения напряжения постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А | |
| 600,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) | |
| 6,000 В | 0,001 В | ±(0,008*U+2 е.м.р.) | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Примечание – U – измеренное значение напряжение постоянного тока, мВ, В. | |||
| Параметры измерения электрического сопротивления постоянному току | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
| 600,0 Ом | 0,1 Ом | ±(0,01*R+5 е.м.р.) | |
| 6,000 кОм | 0,001 кОм | ±(0,008*R+2 е.м.р.) | |
| 60,00 кОм | 0,01 кОм | ||
| 600,0 кОм | 0,1 кОм | ||
| 6,000 МОм | 0,001 МОм | ||
| 60,00 МОм | 0,01 МОм | ±(0,025*R+5 е.м.р.) | |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | |||
| Параметры измерения электрической ёмкости | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
| 60,00 нФ | 0,01 нФ | ±(0,04*С+10 е.м.р.) | |
| 600,0 нФ | 0,1 нФ | ||
| 6,000 мкФ | 0,001 мкФ | ±(0,04*С+5 е.м.р.) | |
| 60,00 мкФ | 0,01 мкФ | ||
| 600,0 мкФ | 0,1 мкФ | ||
| 6,000 мФ | 0,001 мФ | ±0,1*С | |
| 60,00 мФ | 0,01 мФ | ||
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ. | |||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | |||
| Пределы измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С | |
| от –20 до +40 | 1 | ±4 | |
| от +40 до +400 | 1 | ±(0,015•T+4 е.м.р.) | |
| Примечание – T – измеренное значение температуры, °С; – погрешность нормирована без учета погрешности используемой термопары. | |||
| Температурные коэффициенты | |||
| Модификация | Температурный коэффициент/°С | ||
| RGK CM-16 | 0,1 | ||
| Параметры измерения частоты | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц | |
| 60,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) | |
| 600,0 Гц | 0,1 Гц | ||
| 6,000 кГц | 0,001 кГц | ||
| 60,00 кГц | 0,01 кГц | ||
| 600,0 кГц | 0,1 кГц | ||
| 6,000 МГц | 0,001 МГц | ||
| 10,00 МГц | 0,01 МГц | ||
| Примечание: F – измеренное значение частоты, Гц, кГц, МГц; нижний предел измерений – 10 Гц. | |||
| Основные технические характеристики | |||
| Параметр | Значение | ||
| Разрядность дисплея | 6099 | ||
| Отображение полярности | Автоматическое | ||
| Индикация перегрузки | "OL" или "-OL" | ||
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 2,0% | ||
| Раскрытие клещей | 48 мм | ||
| Максимальный диаметр проводника | 45 мм | ||
| Класс защиты от перенапряжения | CAT II 1000 В, CAT III 600 В | ||
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосфероное давление, кПа | От 0 °С до +50 °С 80 % при температуре от 0 °С до +30 °С 75 % при температуре свыше +30 °С до +40 °С 45 % при температуре свыше +40 °С до +50 °С от 84,0 до 106,7 | ||
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | От +18°С до +28°С от 30% до 80% | ||
| Температура хранения | От -20 °С до +60 °С | ||
| Влажность хранения | До 80 % | ||
| Степень загрязнения | 2 | ||
| Питание | 2 батареи ААА 1,5 В | ||
| Параметры электрического питания: - напряжение постоянного тока | 3 В | ||
| Габаритные размеры (длина х ширина х высота) | 242 х 77 х 52 мм | ||
| Масса | 0,235 кг | ||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Токоизмерительные клещи RGK CM-16 | 1 |
| 2 | Комплект тестовых проводов | 1 |
| 3 | Термопара типа К | 1 |
| 4 | Батарея ААА | 2 |
| 5 | Мягкий чехол | 1 |
| 6 | Руководство по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/RGK/Руководство по эксплуатации RGK CM-16.pdf
Мы предлагаем для поставки электроизмерительные устройства токоизмерительные клещи. Клещи токоизмерительные RGK CM-16, артикул 10026352 по цене 5 490 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
