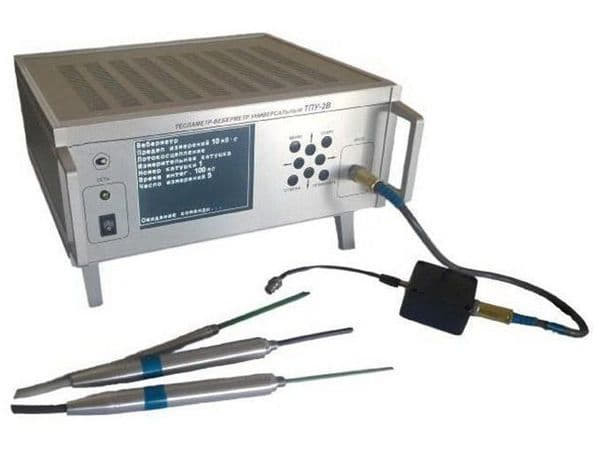

Тесламетр-веберметр (флюксметр) универсальный ТПУ-2В

Описание тесламетра-вебеметра универсального ТПУ-2В:

Тесламетры-веберметры универсальные ТПУ-2В предназначены для измерения магнитной индукции постоянных магнитных полей, максимальных значений магнитной индукции переменных и импульсных магнитных полей, потокосцепления с подключенной к прибору измерительной катушкой, магнитного потока через измерительную катушку.

Тесламетры-веберметры ТПУ-2В могут применяться при точных исследованиях магнитных полей, создаваемых магнитными системами и электрическими аппаратами различного назначения, и при измерениях магнитных характеристик магнитных материалов в замкнутой и разомкнутой цепи.

Отличительные особенности:

• Точные исследования магнитных полей, в том числе импульсных, создаваемых магнитными системами и электрическими аппаратами различного назначения;
• Точные измерения магнитных характеристик магнитных материалов в замкнутой и разомкнутой цепи;
• Индикация на дисплее прибора или внешнего компьютера и возможности анализа и хранения параметров и формы измерительных сигналов;
• Возможности индикации результатов измерений магнитных полей до 100 Тл;
• Возможности работы в сфере государственного регулирования обеспечения единства измерений;
• Возможности работы с управлением от внешнего компьютера, интерфейс USB.

Технические характеристики флюксметра универсального ТПУ-2В:

Параметр	Значение
Вид измеряемого магнитного поля	постоянное; переменное (максимальные значения); импульсное.
Диапазон измерений постоянного, переменного и импульсного поля, измерительные зонды "М", "С" на пределах измерений	0,01 ... 2000 мТл 1; 10; 100 мТл; 1; 10; 100 Тл
Диапазон показаний, измерительные зонды "М", "С"	1 мкТл ... 100 Тл
Пределы допускаемой относительной погрешности измерений, %: - магнитной индукции 0,01 ... 20 мТл постоянного магнитного поля, зонды "М", "С" - магнитной индукции 20 ... 2000 мТл постоянного магнитного поля, зонд "М" - магнитной индукции 20 ... 400 мТл постоянного магнитного поля, зонд "С" - магнитной индукции 400 ... 2000 мТл постоянного магнитного поля, зонд "С" - максимальных значений переменных и импульсных магнитных полей в нормальной области частот 5 ... 2000 Гц	δ = ± (0,5 + 0,1 * (Вп/Ви - 1)) δ = ± (0,5 + 0,05 * (Вп/Ви - 1)) δ ± (0,5 + 0,05 * (Вп/Ви - 1)) δ= ± 0,5 * (Ви/400) δ0 = ± (1,0 + 0,1 * (Вп/Ви - 1))
Рабочая область частот магнитной индукции переменного магнитного поля, зонды "М", "С"	2 ... 5 кГц
Диапазон измерений переменного поля, зонд "И" на пределах измерений в диапазоне частот Примечание - на частотах f измеряемого магнитного поля верхнее и нижнее значения диапазона измерений опрелеляются путем умножения на коэффициент 0,05/f	0,01 ... 1000 мТл 1; 10; 100 мТл; 1; 10; 100 Тл 0,01 ... 10 кГц
Пределы допускаемой относительной погрешности измерений, зонд "И"	δ = ± (1,0 + 0,1 * (Вп/Ви - 1))
Диапазон измерений потокосцепления на пределах измерений в диапазоне интегрируемых напряжений	1 мкВ*с ... 10 В*с 0,1; 1; 10; 100 мВ*с; 1; 10 В*с 1 мкВ ... 8 В
Время интегрирования, которое может устанавливать оператор	100; 500 мкс; 1; 5; 10; 50; 100; 200; 500 мс; 1; 2; 5; 10; 20; 30; 50 с
Количество измерений в серии	1 ... 10
Время измерений постоянного магнитного поля, которое может устанавливать оператор	0,1; 0,8; 1,6; 6,4; 12,8; 25,6 с
Частотный диапазон обзора спектра при измерениях переменного магнитного поля	70; 35; 18; 8; 4; 2 кГц
Минимальная длительность импульсов магнитного поля, которую может устанавливать оператор	6; 50; 100; 400; 800; 1600 мкс
Мощность, потребляемая от сети электропитания 220 В, 50 Гц, не более	40 В*А
Габаритные размеры, не более: - блока измерительного (ширина х длина х высота) - блока усилителя (ширина х длина х высота) - измерительного зонда "С" (диаметр х длина) - измерительного зонда "М" (диаметр х длина) - измерительного зонда "И" (диаметр х длина) - рабочей части зонда "С" (диаметр х длина) - рабочей части зонда "М" (ширина х толщина х длина) - рабочей части зонда "И" (ширина х толщина х длина)	345 х 370 х 170 мм 60 х75 х 40 мм 20 х 275 мм 20 х 300 мм 12 х 200 мм 5,5 х 82 мм 6 х 1,5 х 105 мм 6 х 1,5 х 105 мм
Масса, не более, в том числе: - блока измерительного - блока усилителя - измерительных зондов "М", "С" - измерительного зонда "И"	7,6 кг (общая) 6,8 кг 0,25 кг 0,16 кг 0,07 кг
Рабочие условия применения: - температура окрудающего воздуха,  - относительная влажность воздуха, не более - атмосферное давление	+15 ... +25 °C 80%, при температуре +25 °C 70 ... 106,7 кПа
Условия хранения: - температура окружающего воздуха - отностельная влажность воздуха, не более - атмосферное давления	-25 ... +55 °C 95%, при температуре +25 °C 70 ... 106,7 кПа

Комплектыция ТПУ-2В:

№	Наименование	Количество
1	Блок измерительный	1
2	Зонд измерительный "С"	1
3	Зонд измерительный "М"	1
4	Зонд измерительный "И"	1
5	Блок усилителя	1
6	Кабель блока усилителя (0,5м)	1
7	Кабель связи с компьютером, интерфейс USB (1,8 м)	1
8	Сетевой кабель электропитания (1,8м)	1
9	Руководство по эксплуатации	1
10	Методика поверки	1
11	Формуляр	1
12	Свидетельство о первичной поверке	1
13	Компакт-диск с ПО "Флюкс-У"	1
14	Штекер mini XLR 4P Female (для подключения измерительных катушек)	4
15	Вставка плавкая ВП1-1А-250В	3

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Свидетельство СИ ТПУ-2В.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Описание типа СИ ТПУ-2В.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Руководство по экслуатации ТПУ-2В.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Брошюра ТПУ-2В.pdf

Мы предлагаем для поставки электроизмерительные устройства тесламетры. Тесламетр-веберметр (флюксметр) универсальный ТПУ-2В, артикул 166566 по цене 832 800 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
