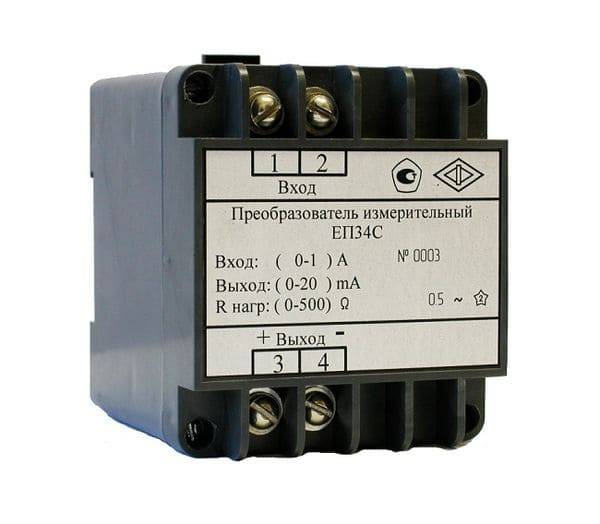

Преобразователь измерительный переменного тока и напряжения ЕП34С (входной сигнал: 0,5A, 1A, 2,5A, 5A, выходной 0…5мА, 0…20мА)

Описание измерительного преобразователя переменного тока и напряжения ЕП34С:

Преобразователи Е1854ЭЛ предназначены для измерения тока и напряжения в цепях переменного однофазного тока.

Преобразователи могут применяться для контроля токов и напряжений электрических систем, установок и автоматизации различных объектов энергетики и промышленности.

В преобразователях предусмотрены возможности:

• программный выбор входного сигнала тока или напряжения, диапазона измерений;
• программный выбор диапазона выходного аналогового сигнала;
• формирование выходного дискретного сигнала при достижении установленного порогового значения;
• отображение на индикаторе входного сигнала в процентном соотношении от номинального значения
• ;передача данных по интерфейсу RS485 (протокол Modbus RTU);
• изготовление преобразователей без интерфейса RS485 или аналогового выхода.

Возможность программного выбора диапазона входного и выходного сигналов позволяет оперативно решать вопросы по применению преобразователей с различными значениями диапазона и вида входного сигнала.

Изменение параметров преобразователей доступно с помощью специализированной программы «Конфигуратор», либо кнопками на передней панели.

Технические характеристики ЕП34С:

Тип преобразователя	Габаритные размеры, мм	Масса, кг, не более
ЕП34С	70х85,5х79	0,4

Диапазон входного сигнала	Диапазон выходного тока, мА	Сопротивление нагрузки, Ом	Питание
переменный ток, А
0...0,5; 0...1; 0...2,5; 0...5	0...5	0...2500	от измеряемой цепи
	0...20	0...500
0...25; 0...50; 0...100	0...20	0...500

Параметр	Значение
Телеизмерение
Входной сигнал	А: 0...0,5; 0...1; 0...2,5; 0...5; 0...25; 0...50; 0...100
Пределы основной погрешности	0,5 %
Гальваническая развязка входных и выходных цепей	Есть
Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)	Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5. Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.
Аналоговый выход
Аналоговый выход	Количество: 1 Диапазон: 0...5 мА; 0...20 мА
Время установления выходного аналогового сигнала, не более	0,5 с
Питание
Питание	Измеряемая цепь
Мощность потребления, не более	От цепи входного сигнала, не более: 1,2 В·А
Условия эксплуатации
Рабочий диапазон температур	От -30 до +50 С
Степень защиты	IP00
Монтаж	На DIN-рейку
Сечение проводов	до 2,5 мм2
Максимальная перегрузка по входному сигналу (длительность)	120% (2 ч)
Межповерочный интервал	24 мес. (при 8-часовой суточной наработке)
Гарантийный срок эксплуатации	4 года
Средний срок службы, не менее	10 лет
Средняя наработка на отказ	20000 ч

Габаритные чертежи ЕП34С:

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии ТР ТС ЕП34С.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации ЕП34С.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ ЕП34С.pdf
