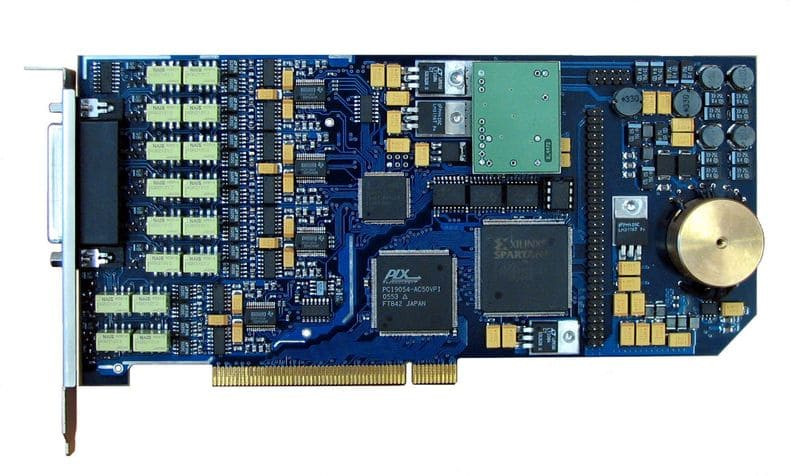

Плата сбора данных с интерфейсом PCI Леонардо-II
Описание платы сбора данных Леонардо II:
Непрерывный сбор с последующей записью на диск или обработкой в реальном времени. Построение многоканальных цифровых регистраторов и анализаторов. Хорошая замена аналоговых самописцев и магнитофонов.
Применение платы сбора данных Леонардо II:
- Многоканальная запись виброакустических сигналов, в том числе звукозапись.
- Многоканальный анализ спектров, в том числе со сверхвысоким разрешением.
- Работа в составе гидролокационных систем, в т. ч. пассивных.
Особенности платы сбора данных Леонардо II:
- Использует одни из лучших на сегодняшний день микросхемы АЦП 24 бит с частотой дискретизации >102.4 кГц.
- 8 дифференциальных изолированных аналоговых каналов с групповой гальваноразвязкой.
- 8 синхронных цифровых входов, опрашиваемых с удвоенной частотой дискретизации.
- 16+2 свободно программируемых цифровых линий ввода - вывода.
- Непосредственное подключение ICP (DeltaTron) - совместимых датчиков.
- Диапазон входного напряжения - задаётся при изготовлении, индивидуально для каждого канала. Стандартно ±10В.
- AC/DC режим входов с индивидуальным программным переключением.
- Встроенный источник калибровочного напряжения и контроля нуля.
- Динамический диапазон - не менее 110 дБА при шкале ±10В.
- Уровень нелинейных искажений - от -110 до -80 дБ в зависимости от частоты входного сигнала и исполнения (диапазона входного напряжения).
- Уровень собственных когерентных помех не более -130 дБ при шкале ±10В.
- Все коммутации в аналоговых цепях выполняются при помощи высококачественных реле.
- Передача данных в режиме Bus-Master (с минимальным влиянием на производительность ПК).
- Встроено FIFO 4KB.
- Возможность синхронной работы до 16 плат.
- Богатые возможности запуска/останова по двум внешним сигналам.
- Дополнительная опция - синтезатор частоты дискретизации, обеспечивающий задание частоты дискретизации с крайне малым шагом в диапазоне от 1 до 102.4 кГц.
Характеристики платы сбора данных Леонардо II:
| Параметр | Значения |
|---|---|
| АНАЛОГОВЫЕ ВХОДЫ | |
| Количество каналов | 8 дифференциальных, синхронных |
| Входное сопротивление (импеданс) | 100 МОм в режиме DC, 1 МОм 70 пФ в режиме AC |
| Тип АЦП | Сигма-дельта, свободный от наложения спектров |
| Разрядность выходных данных АЦП | 24 |
| Максимальная частота выборок | 102.4 кГц |
| Время опережения начала сбора данных относительно запуска | не менее 10 выборок. |
| Диапазоны входного напряжения | стандартно ±10 В, при изготовлении может задаваться в диапазоне от ±0.25 В до ±10 В индивидуально для каждого канала |
| Защита по аналоговых входов по напряжению | ±100В в течение 50 мкс, ±20В долговременная |
| Защита по напряжению | ± 15 В |
| ЦИФРОВОЙ ПОРТ | |
| Количество линий синхронного (с АЦП) ввода | 8 |
| Количество свободно программируемых (ввод – вывод) линий | 18 |
| Количество линий пуска – останова | 2 |
| Уровни и пороговые значения | КМОП 3.3 В, совместимые с ТТЛ |
| Другие характеристики | |
| Объем памяти типа FIFO на плате | 4096 байт |
| Тип разъема для подключения аналоговых цепей | DHS-44 |
| Тип разъема для подключения цифровых цепей | IDC-60 |
| Тип разъема для синхронизации плат | IDC-10 |
| ОБЩИЕ ДАННЫЕ | |
| Шина интерфейса с ПЭВМ | PCI Bus master |
| Потребляемая мощность | +5В, до 2.5 А в зависимости от исполнения. |
| Габариты | 220 х 107 мм (без учета кронштейна) |
