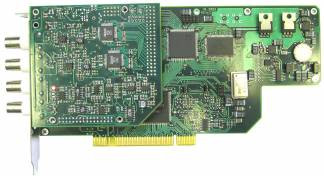

Плата сбора данных с интерфейсом PCI ЛАн10-12PCI-У
Описание платы сбора данных ЛАн10-12PCI-У:
Прецизионное аналого-цифровое преобразование с высокой частотой дискретизации. Наличие двух синхронных каналов позволяет работать с квадратурными каналами или с двумя антеннами. Хорошо подходит для построения систем радиолокации, пеленгации. Как любая плата сбора данных является универсальным измерительным устройством и на базе неё может быть построен осциллограф, вольтметр, анализатор спектра и регистратор быстропротекающих процессов.
Применение платы сбора данных ЛАн10-12PCI-У:
- системы радиомониторинга;
- стендовые прочностные испытания
- ультразвуковая диагностика;
- лидар (световая локация);
- контроль акустического излучения;
- анализ радиолокационных сигналов
Особенности платы сбора данных ЛАн10-12PCI-У:
- частота дискретизации до 50МГц;
- ширина полосы пропускания (-3дБ) - 40МГц;
- АЦП разрешением 12 бит со временем преобразования 20нс;
- большой динамический диапазон;
- 8 цифровых входов для регистрации цифровых сигналов синхронно с отсчетами АЦП;
- встроенная память для хранения данных;
- два однополюсных канала для ввода аналоговых сигналов;
- внешняя или внутренняя синхронизация;
- отключаемое дифференцирование входа внешней синхронизации;
- внешний или внутренний запуск аналого-цифрового преобразования;
- программируемый коэффициент усиления;
- защита от перегрузок по напряжению входов платы ±7,5В
Характеристики платы сбора данных ЛАн10-12PCI-У:
| Параметр | Значения |
|---|---|
| АНАЛОГО-ЦИФРОВОЙ КАНАЛ | |
| Количество аналоговых каналов | 2 синхронных (два канала АЦП) |
| Конфигурация аналоговых входов (неизолированы) | однополюсные |
| Входное сопротивление (импеданс) | 50 Ом |
| Разъем | BNC |
| Входная полоса частот аналогового канала | 40МГц |
| Диапазоны входного напряжения, (двуполярный) | ±2В; ±1В; ±0.4В; ±0,2В |
| Защита по напряжению аналоговых входов | ±7.5В |
| Объем буфера памяти | 512 кСлов для ЛАн-10-12PCI 1024 кСлов для ЛАн-10-12PCI-У |
| АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ | |
| Тип АЦП | Последовательно-параллельный |
| Разрешение | 12 бит |
| Максимальная частота дискретизации | 80МГц/100МГц |
| Запуск АЦП | От внутреннего кварцевого генератора, от внешней тактовой частоты |
| Внешняя тактовая частота | ТТЛ-совместимый сигнал, меандр. 5 МГц...80МГц для ЛАн10-12PCI 5 МГц...100МГц для ЛАн10-12PCI-У |
| Разъем для сигнала внешней тактовой частоты | BNC |
| СИНХРОНИЗАЦИЯ | |
| Источник синхронизации | Канал 0, канал 1 или внешний |
| Тип синхронизации | По фронту или по спаду уровня напряжения сигнала канала 0, 1 или внешней синхронизации |
| Число уровней порога синхронизации | Не менее 200 |
| Разъем для сигнала внешней синхронизации | BNC |
| Тип входа синхронизации | открытый или закрытый вход |
| Входное сопротивление (Импеданс) | 1Мом, 15пФ |
| Защита по напряжению аналогового входа синхронизации | ±7.5В |
| Внешний сигнал синхронизации | Аналоговый, в диапазоне ±5В. |
Документы:
Мы предлагаем для поставки электроизмерительные устройства прочие. Плата сбора данных с интерфейсом PCI ЛАн10-12PCI-У, артикул 10009377 по цене 79 200 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
