Переносной прибор контроля качества электроэнергии МПК1
Описание переносного прибора контроля качества электроэнергии МПК1
Прибор МПК1 предназначен для измерения показателей качества электрической энергии (параметров напряжения) в трехфазных трехпроводных и трехфазных четырехпроводных сетях и системах переменного тока, а также в точках установки средств измерений показателей качества электроэнергии подстанций, систем мониторинга и управления качеством электроэнергии, с сохранением результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального астрономического времени, и применения для установления соответствия значений показателей качества электрической энергии нормам качества в системах электроснабжения общего назначения со стандартными напряжениями, частотой 50 Гц, и опционального (допускается опция без отображения) отображения показателей ПКЭ (параметров напряжения) в виде десятичных чисел, а также передачи в цифровом коде через интерфейсы RS485 и Ethernet.
Приборы МПК1 являются приборами непрерывного контроля качества электрической энергии, выполняющими функции измерения параметров напряжения и предназначены для проведения длительных измерений, в том числе при диагностических и исследовательских работах.
Технические характеристики МПК1
| Параметр | Значения | |||
|---|---|---|---|---|
| Основные параметры | ||||
| Диапазоны измеряемых входных сигналов | 100В, 400В; U/100 1А, 5А, 250А(КТ), 800А(КТ), 3000А(КТ), 3000А(КР); I/1; I/5 от 42,5 до 57,5 Гц Примечание: КТ – клещи токоизмерительные, КР – катушка Роговского. | |||
| Коммуникационный интерфейс | Ethernet (“оптика” или “витая пара”); RS485 | |||
| Температурный диапазон, пыле/взагозащита | от минус 40 до плюс 55 С; IP 41 | |||
| Электромагнитная совместимость | В соответствии с требованиями, установленными в СИСПР 22 для оборудования класса «А» | |||
| Напряжение питания | 220ВУ (от 90 до 264 В переменного тока частотой (50 0,5) Гц или от 130 до 370 В постоянного тока) | |||
| Гарантийный срок эксплуатации | 24 мес. | |||
| Параметры ПКЭ | ||||
| Измерение показателей качества электроэнергии | В соответствии с требованиями ГОСТ 30804.4.30-2013,
ГОСТ 30804.4.7-2013, ГОСТ Р 51317.4.15-2012, ГОСТ Р 8.655-2009, ГОСТ 32144-2013, ГОСТ 29322-2014, ГОСТ 31819.23-2012, ГОСТ 31819.22-2012 Измерения: - среднеквадратическое значение фазного, междуфазного напряжения, U - частота, f - коэффициент n-й гармонической составляющей напряжения, КU(n) - коэффициент искажения синусоидальности кривой напряжения, КU - коэффициент несимметрии напряжений по обратной последовательности, К2U - коэффициент несимметрии напряжений по нулевой последовательности, К0U - длительность провала напряжения, tn - глубина провала напряжения, Uп - длительность прерывания напряжения, tnрер - длительность временного перенапряжения, tпер U - коэффициент временного перенапряжения, Кпер U - кратковременная доза фликера, PSt - длительная доза фликера, PLt | |||
| Метрологические характеристики | В соответствии с ГОСТ 30804.4.30-2013 (Класс А), ГОСТ 32144-2013 | |||
| Параметры интерфейсов | ||||
| Удаленный человеко-машинный интерфейс | HTTP (встроенный WEB-сервер) | |||
| Интеграция в системы телеизмерений | RS485 (Modbus RTU, МЭК 60870-5-101), Ethernet (МЭК 60870-5-104, МЭК 61850-8-1) | |||
| Синхронизация времени | NTP (RFC 5905), PTP (IEEE 1588) | |||
Комплект поставки
- Прибор МПК
- Кейс
- Провода с зажимами для подключения входных сигналов
- Клещи токоизмерительные или катушки Роговского (для МПК1, опционально)
- Кабель питания
- Руководство по эксплуатации и методика поверки - на партию до 10 шт.
- Формуляр

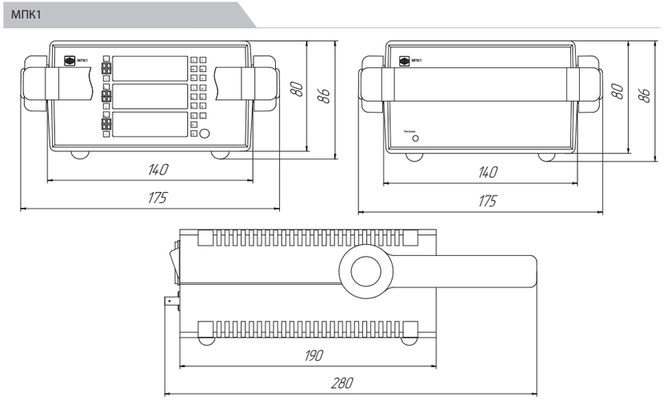

Габаритный чертеж
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации MPK1-MPK2.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ MPK.pdf
Мы предлагаем для поставки электроизмерительные устройства приборы дистанционного контроля и управления. Переносной прибор контроля качества электроэнергии МПК1, артикул 159472 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
