Комбинированный мультиметр CEM DT-5302
Описание комбинированного мультиметра CEM DT-5302
СЕМ DT 5302 – многофункциональный измерительный прибор – мультиметр, объединяющий в одном корпусе возможности омметра, амперметра и вольтметра. Прибор позволяет прозвонить цепь и тестировать диоды.
CEM DT 5302 заменит милли-, мегаомметр, амперметр, вольтметр и измеритель электрической ёмкости. Его точности достаточно для бытовой эксплуатации, обучения студентов, применения в сфере диагностики электротехники и радиоэлектронного оборудования. Прибор измерит напряжение и силу постоянного / переменного тока, электрическую ёмкость, малые и большие сопротивления. Дополнительно он проверит диоды и электрическую цепь на наличие обрывов.
Для повышения точности миллиомметр разделяет поддерживаемый диапазон на поддиапазоны с разным разрешением (дискретностью). При этом он автоматически выбирает нужный диапазон, начиная из наибольшего.
Устройство определит пиковые значения (максимальное или минимальное), что полезно при контроле отклонений параметров электрической сети от допустимых. Миллиоометр уведомляет о работе с выходящими за границу диапазона измерений значениями путём индикации надписи «OL» на дисплее и звуковым сигналом. Последний также срабатывает при прозвонке цепи. Пара предохранителей (500мА, 250В) защищают аналоговые измерительные схемы от перегрузки на всех диапазонах.
Внешний вид и основные элементы мультиметра DT-5302
Миллиомметр DT 5302 помещён в ударопрочный полимерный корпус. С торцов по всему периметру он покрыт резиной, которая решает две задачи: гасит силу удара при падении и повышает надёжность удержания прибора, особенно пересохшими руками. На переднюю панель измерителя вынесен дисплей. Под ним расположены поворотный переключатель и кнопки управления:
- Hold – удержание значений на дисплее.
- Max/Min – вычисление пиковых значений.
- Активация / отключение подсветки дисплея.
- Model/REL – выбор измеряемого параметра, установка нуля.
Поворотный переключатель отвечает за выбор режима, диапазона измерения сопротивления, включение / отключение устройства.
На верхнем торце корпуса размещены разъёмы для подключения измерительных щупов с зажимами типа «крокодил».

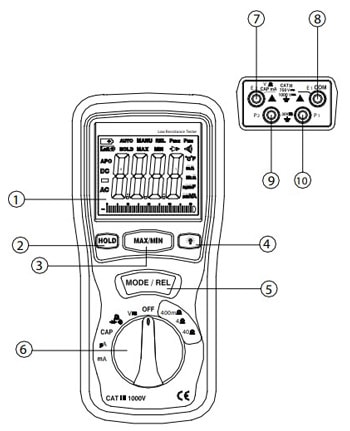

- ЖК-дисплей.
- Кнопка «HOLD» – удержание
показаний на дисплее.
- Кнопку «MAX/MIN» –
опред. макс./мин. показаний.
- Кнопка – вкл. подсветки.
- Кнопка «MODE/REL» –
переключение измеряемых
параметров, установка нуля.
- Переключатель режимов
работы.
- Разъем «Е2 (V/Ω/CAP/mA)».
- Разъем «Е1 (СОМ)».
- Разъем «Р2».
- Разъем «Р1»
Питание и индикация:
Прибор получил сегментную ЖК-панель, на которую параллельно выводятся текущее и пиковое значения, единицы измерения, способ переключения диапазонов (ручной или автоматический), рабочий режим (прозвонка, тестирование диода), тип измеряемой величины (AC или DC) и графическая шкала.
Благодаря большой высоте цифр, контрастности и опциональной подсветке информация на экране читается под любыми углами при ярком свете и в темноте. Выдвигающаяся подставка позволяет установить прибор вертикально под наклоном.
Мультиметр питается от 6 батарей типоразмера AA. Для продления автономности прибор автоматически гасит подсветку после 7 секунд свечения, сам он отключается после 15 минут бездействия. При малом питающем напряжении на дисплее появляется индикатор низкого заряда батареи.
Технические характеристики комбинированного мультиметра CEM DT-5302
| Параметр | Значения | ||
|---|---|---|---|
| Напряжение постоянного тока | 400мВ | ±(1% + 5 е.м.р.) | 0,1мВ |
| 4В | ±(1% + 5 е.м.р.) | 1мВ | |
| 40В | ±(1% + 5 е.м.р.) | 0,01В | |
| 400В | ±(1% + 5 е.м.р.) | 0,1В | |
| 1000В | ±(1,2% + 5 е.м.р.) | 1В | |
| Напряжение переменного тока | 400мВ | ±(1,2% + 10 е.м.р.) | 0,1мВ |
| 4В | ±(1,2% + 10 е.м.р.) | 1мВ | |
| 40В | ±(1,2% + 10 е.м.р.) | 0,01В | |
| 400В | ±(1,2% + 10 е.м.р.) | 0,1В | |
| 1000В | ±(1,5% + 10 е.м.р.) | 1В | |
| Сила постоянного/ переменного тока | 400мкА | ±(1,5% + 5 е.м.р.) | 0,1мкА |
| 4000мкА | ±(1,5% + 5 е.м.р.) | 1мкА | |
| 40мА | ±(1,5% + 5 е.м.р.) | 0,01мА | |
| 400мА | ±(1,5% + 5 е.м.р.) | 0,1мА | |
| Сопротивление | 400 Ом | ±(1 % + 4 е.м.р.) | 0,1 Ом |
| 4 кОм | ±(1,5% + 2 е.м.р.) | 1 Ом | |
| 40 кОм | ±(1,5% + 2 е.м.р.) | 10 Ом | |
| 400 кОм | ±(1,5% + 2 е.м.р.) | 100 Ом | |
| 4 МОм | ±(2,5% + 3 е.м.р.) | 1 кОм | |
| 40 МОм | ±(3,5% + 5 е.м.р.) | 10 кОм | |
| Емкость | 4 нФ | ±(5% + 50 пФ) | 1 пФ |
| 40 нФ | ±(5% + 20 е.м.р.) | 10 пФ | |
| 400 нФ | ±(3% + 10 е.м.р.) | 0,1 нФ | |
| 4 мкФ | ±(3% + 10 е.м.р.) | 1 нФ | |
| 40 мкФ | ±(3% + 10 е.м.р.) | 10 нФ | |
| 400 мкФ | ±(4% + 10 е.м.р.) | 0,1 нФ | |
| 4 мФ | ±(10% + 10 е.м.р.) | 1 мкФ | |
| 40 мФ | н/д | 10 мкФ | |
| Проверка целостности участка цепи ("прозвонка") | Есть | ||
| Макс. выходной ток, мА | 200 (400 мОм) | ||
| Скорость выборки, раз в секунду | 2 | ||
| Цифровой индикатор | 4-разрядный, 1 шт. | ||
| Питание прибора | Элементы питания типа АА (1,5В), 6 шт. | ||
| Предохранители | 500мА, 250В, 2 шт. | ||
| Условия эксплуатации | 0...40°С, ≤ 80%RH | ||
| Условия хранения | −10...60°С, ≤ 70%RH | ||
| Размеры, мм; вес (с батареями), г | 220×90×51; 700 | ||
Комплект поставки
- Комбинированный мультиметр CEM DT-5302
- Измерительные провода
- Батарея 9В
- Руководство по эксплуатации
- Чехол
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Руководство по эксплуатации DT-5302.pdf
Мы предлагаем для поставки электроизмерительные устройства мультиметры. Комбинированный мультиметр CEM DT-5302, артикул 20592 по цене 14 812 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
