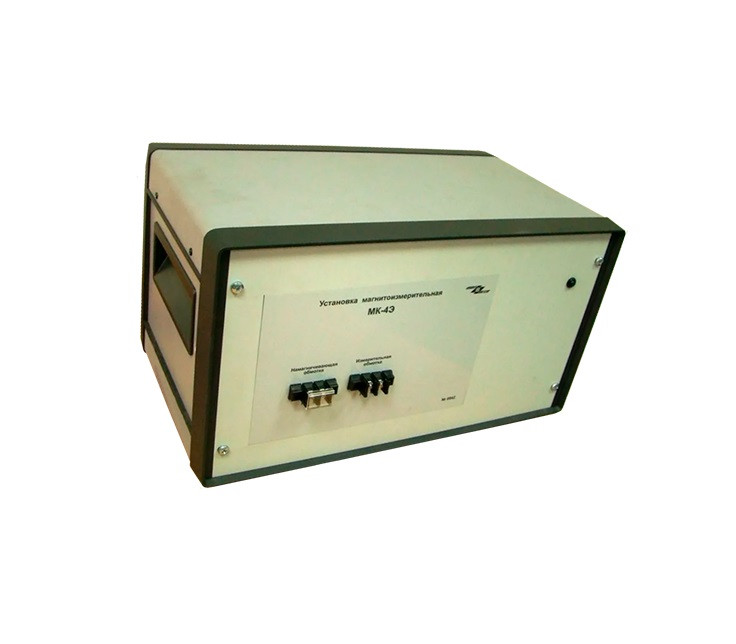

Установка магнитоизмерительная МК-4Э

Описание магнитоизмерительной установки МК-4Э:

Установка магнитоизмерительная МК-4Э предназначена для автоматического измерения удельных потерь и магнитной индукции кольцевых магнитопроводов и образцов, листовых образцов в аппарате листов, полос в аппарате Эпштейна при частотах 50Гц, 60Гц и 400Гц взамен установок У5021, У5033, У5057 и аналогичных.

Технические характеристики:

Характеристики	Значения
Размеры кольцевых магнитопроводов и образцов	внутренний диаметр от 10 мм, наружный от 12 мм
Размеры листовых образцов	длина от 400 до 750 мм, ширина - не менее 60% ширины окна соленоида
	толщина - от 0,27 до 1.0 мм
	допускается измерение образцов других размеров
Размеры полос	длина от 280 до 500 мм, ширина - 30 мм, толщина от 0,1 до 1,0 мм
Материал образцов	электротехнические стали 3405, 3406, 3408 и другие
Измеряемые характеристики кольцевых магнитопроводов и образцов	динамическая кривая намагничивания Bm(Hm)
	динамическая петля гистерезиса B(H)
	амплитудная индукция Bm
	динамическая коэрцитивная сила Hc
	остаточная индукция Br
	проницаемость m
	удельные потери Pуд
	индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м
	удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т
Измеряемые характеристики листовых образцов	динамическая кривая намагничивания Bm(Hm)
	динамическая петля гистерезиса B(H)
	индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м
	удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т
Измеряемые характеристики полос	динамическая кривая намагничивания Bm(Hm)
	динамическая петля гистерезиса B(H)
	индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м
	удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т
Относительная погрешность измерений колец и полос для доверительной вероятности 0.95, не более	для индукции 0.0001-0.01 Т +5 %
	для индукции 0.01-1.2 Т + 3 %
	для индукции 1.2-2.0 Т +1.5 %
	для удельных потерь +2.5 %
Относительная погрешность измерений листов для доверительной вероятности 0.95, не более	для индукции B +3 %
	для удельных потерь Руд +3 %
Эксплуатационные характеристики электронного блока	напряжение питания, В, от сети 220 + 22
	потребляемая мощность при питании от сети, ВА, не более 600
	габаритные размеры, мм, 510х150х300
	масса, кг, не более 15
Установка обеспечивает технические характеристики в пределах нормы	через 5 минут после включения
Установка допускает непрерывную работу	в течение 8 часов и более

Комплект поставки:

• электронный измерительно-управляющий блок и источник намагничивающего тока в едином корпусе;
• компьютер;
• носитель с программным обеспечением;
• руководство по эксплуатации;
• сертификат калибровки Госстандарта РФ;
• контрольный образец.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Интротест/Руководство по эксплуатации МК-4Э (для кольцевых магнитопроводов).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Интротест/Руководство по эксплуатации МК-4Э (для аппарата Эпштейна).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Интротест/Руководство по эксплуатации МК-4Э (для аппарата листов).pdf
