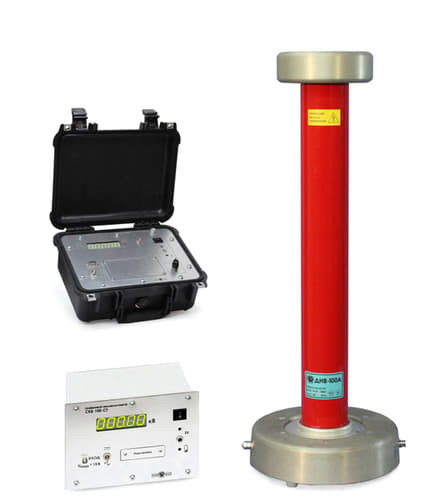

Цифровой киловольтметр СКВ-100-0,5
- Минимальная стоимость, срок поставки, лучшие условия
- Гарантия от производителя и поставщика
- Работаем с государственными и бюджетными организациями на их условиях
- Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ
- Ежедневные отгрузки транспортными компаниями ДЛ и СДЭК (довозим до терминала бесплатно)
- Самовывоз ежедневно пн–пт со склада в г. Москве (м. Румянцево)
- Оперативная доставка по Москве и МО (от 1500 руб. с НДС)
- Отгрузка любыми транспортными компаниями и курьерскими службами по всей России
- Безналичная оплата с НДС для юридических лиц
- Частичная предоплата, полная оплата по факту поставки, работа по договору
- Банковская карта онлайн или наличными при самовывозе для физических лиц
- Работаем по вашей форме договора
- Предоставляем все уставные документы, бухгалтерскую и налоговую отчётность
- Отсутствие судебной практики и исполнительных производств
- Более 10000 выполненных поставок · только положительные отзывы от клиентов
Описание цифрового киловольтметра СКВ-100
Цифровой киловольтметр СКВ-100 предназначен для измерений напряжений постоянного тока, действующих и амплитудных значений напряжений переменного тока. Прибор может применяться для поверки измерительных трансформаторов напряжения, контроля и измерения сигналов при производстве и учете электроэнергии.
Связь киловольтметров с внешними устройствами осуществляется через стандартный интерфейс RS-485.
Конструктивно киловольтметры состоят из высоковольтного частотно компенсированного резистивно-емкостного делителя напряжений высоковольтного (ДНВ) и блока измерительного (БИ).
Принцип работы киловольтметров состоит в преобразовании высокого напряжения постоянного тока или напряжения переменного тока промышленной частоты 50 Гц на входе делителя в низкое напряжение на его выходе с постоянным коэффициентом преобразования с постоянным коэффициентом преобразования 10 000:1 и измерении выходного напряжения делителя блоком измерительным.
Цифровой киловольтметр СКВ-100 выпускается в четырех вариантах исполнения, которые отличаются характеристиками погрешности, размещением органов управления и внешним видом:
- СКВ-100-П-0,25 - портативный киловольтметр, погрешность 0,25%;
- СКВ-100-П-0,5 - портативный киловольтметр, погрешность 0,5%;
- СКВ-100-СТ-0,25 - стационарный киловольтметр, погрешность 0,25%;
- СКВ-100-СТ-0,5 - стационарный иловольтметр, погрешность 0,5%.
Области применения цифрового киловольтметра СКВ-100
Киловольтметры могут использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях.
Технические характеристики цифрового киловольтметра СКВ-100
| ВАРИАНТЫ ИСПОЛНЕНИЯ ЦИФРОВОГО КИЛОВОЛЬТМЕТРА СКВ-100 | |||
|---|---|---|---|
| Модель | Вариант исполнения | Погрешность | Интерфейс связи с внешними устройствами |
| СКВ-100-П-0,25 | портативный | ± 0,25% | RS-485 |
| СКВ-100-П-0,5 | портативный | ± 0,5% | RS-485 |
| СКВ-100-СТ-0,25 | стационарный | ± 0,25% | RS-485 |
| СКВ-100-СТ-0,5 | стационарный | ± 0,5% | RS-485 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИИ | |||
| Параметр | Значение | ||
| Диапазон измерений напряжений постоянного тока, кВ | 0,1…100 | ||
| Диапазон измерений действующих значений напряжений переменного тока частотой 50Гц, кВ | 0,1…100 | ||
| Диапазон измерений амплитудных значений напряжений переменного тока частотой 50 Гц, кВ | 0,1…140 | ||
| Входная емкость делителя, не более, пФ | 100 | ||
| Активное входное сопротивление делителя, МОм | 260 | ||
| Коэффициент деления делителя | 1/10000 | ||
| Масса, включая тару и соединительные кабели, кг | 15 | ||
| Габаритные размеры упаковочной тары, мм | 800x250x250 | ||
| Питание прибора | |||
| от промышленной сети частотой 50 Гц, В | 220 | ||
| от автономного источника, В | 9 | ||
Внешний вид цифрового киловольтметра СКВ-100
Делители напряжений ДНВ-40А и ДНВ-100А выполнены по частотно-скомпенсированной технологии и имеют резистивно-емкостную секционную структуру.
- Внешний вид и основные составные части ДНВ:
- ИК-датчик
- ЖК-экран
- Выбор режима
- Кнопка измерения
- Батарейный отсек
Внешни вид передней панели измерительнх блока и основные составные элементы: 1 – Индикатор – отображение значений напряжения;
2 – Тумблер «=/~» – переключение режимов измерений;
3 – Клавиша «I/O» – включение/отключение питания БИ;
4 – Светодиод «ЗУ» – индикация работы зарядного устройства;
5 – Разъем «ЗУ» – подключение зарядного устройства;
6 – Светодиод « » – индикатор разряженного состояния аккумулятора;
7 – Клемма « » – подключение кабеля заземления;
8 – Сервисный отсек: 8.1 – калибровка значений, 8.2 – замена аккумулятора;
9 – Разъем «RS-485» – вывод значений напряжения на интерфейс RS-485;
10 – Разъем «Вход» – подключение выхода ДНВ;
Комплектация цифрового киловольтметра СКВ-100
| № | Наименование | Количество |
|---|---|---|
| 1. | Делитель напряжения высоковольтный ДНВ-100А | 1 |
| 2. | Адаптер Robiton DN300 | 1 |
| 3. | Блок измерительный БИ-100 (В зависимости от модификации: П - портативный, СТ - стационарный) | 1 |
| 4. | Кабель заземления | 1 |
| 5. | Кабель соединительный | 1 |
| 6. | Руководство по эксплуатации | 1 |
| 7. | Ящик упаковочный | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/НИИЭМП/Свидетельство СИ Коэффициент.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/НИИЭМП/Руководство по эксплуатации цифровой киловольтметр СКВ.pdf
Мы предлагаем для поставки электроизмерительные устройства киловольтметры. Цифровой киловольтметр СКВ-100-0,5, артикул 159193 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Характеристики
Доступно | Под заказ |
Производитель | НИИЭМП АО |
Страна производитель | Россия |
Номер в госреестре СИ | 58445-14 |
Класс защиты | IP40 |
Гарантия (мес.) | 18 |
Артикул | СКВ-100-0,5 |
