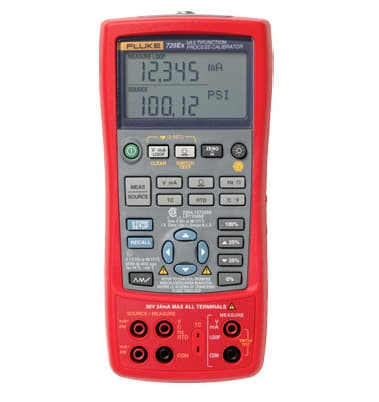

Fluke 725Ex — искробезопасный многофункциональный калибратор процессов
Описание искробезопасного многофункционального калибратора процессов Fluke 725Ex:
Многофункциональный калибратор Fluke 725 представляет собой портативный высокоточный измеритель, позволяющий моделировать физические и электрические параметры в цепях. Масса Fluke 725Ex составляет 650 г.
Прибор предназначен для:
- измерения напряжения постоянного тока с точностью до 0,02%;
- измерения силы тока в цепи в милливольтах с точностью до 0,025%;
- генерирования постоянного тока;
- измерения сопротивления цепи;
- измерения температуры окружающей среды и поверхности;
- измерения частоты тока с точностью до 0,05%.
К прибору могут подключаться термопары типов E, K, T, B, R, U, N.
Калибратор поддерживает восемь модулей давления, обеспечивает безопасные измерения давления газов во взрывоопасных установках.
Отличительные особенности:
Калибратор Fluke 725 может работать в режиме моделирования и вырабатывать калиброванные токи для диагностики электроизмерительных инструментов. Прибор способен симитировать электрический выход RTD, а также контакты температурных датчиков. Прибор в режиме модулятора генерирует токи величиной 4-20 мА, имимтирует работу трансмиттера и подключается в петлю, генерирует сигналы, соответствующие напряжению и сопротивлению.
С помощью подключаемых модулей также можно измерить давление газа во внешнем контуре, температуру окружающей среды, объекта. Предел измерения давления газов – 200 бар.
Калибратор позволяет сохранять пользовательские настройки во внутренней памяти. Это удобная функция, позволяющая быстро настроить калибратор для работы с определённым объектом.
Области применения Fluke 725Ex:
Искробезопасный прибор используется на объектах, имеющих повышенную категорию взрывоопасности: нефтяных платформах, химических и перегонных заводах, цехах по производству газового оборудования. С помощью калибратора выполняется проверка и настройка контрольно-измерительных приборов.
Калибратор также используется при настройке преобразователей. Разделённый экран позволяет одновременно наблюдать за уровнем входных и выходных параметров, выполняя точную подстройку.
Технические характеристики калибратора процессов Fluke 725Ex:
| Параметр | Значение |
|---|---|
| Линейно-нарастающие функции | Функции возбуждения: напряжение, ток, сопротивление, частота, температура, давление |
| Функции линейного изменения: функция медленного, быстрого (пилообразного) линейного изменения, пошаговая функция (шаг 25%) | |
| Функции питания цепи | Напряжение: 24 В Точность: 10% Максимальный ток: 22 мА, защита от короткого замыкания |
| Функции задания шага | Функции возбуждения: напряжение, ток, сопротивление, частота, температура, давление |
| Функции пошагового изменения: 25% диапазона, 100% диапазона | |
| Точность измерений | |
| Напряжение постоянного тока | 30,000 В: 0,02%+ 2 единицы (верхняя часть дисплея) 10,000 В: 0,02%+ 2 единицы (нижняя часть дисплея) 90,00 мВ: 0,02% + 2 единицы -10,00 мВ - 75,00 мВ: 0,025 % + 1 единица (через TC разъем) |
| Сила постоянного тока | 24,000 мА: 0,02% + 2 единицы |
| Сопротивление | 0,0 - 400,0 Ω: 0,1 Ω (4-х жильный), 0,15 Ω (2-х- и 3-х жильный) 401 - 1500 Ω: 0,5 Ω (4-х жильный), 1 Ω (2-х- и 3-х жильный) 1500 - 3200 Ω: 1 Ω (4-х жильный), 1,5 Ω (2-х- и 3-х жильный) |
| Частота | 2,0 - 1000,0 CPM: 0,05 % + 1 единица 1,0 - 1100,0 Гц: 0,05 % + 1 единица 1,00 кГц - 10,00 кГц: 0,05 % + 1 единица Чувствительность: Минимум двойной амплитуды 1 В |
| Давление | Точность: от 0,025% диапазона при использовании любого из 29 безопасных модулей давления. (для получения подробных спецификаций см. модули давления в дополнительном оборудовании и аксессуарах) Имеются модули для дифференциального, манометрического, абсолютного, двойного, высокого давления и для вакуума. |
| Точность возбуждения | |
| Напряжение постоянного тока | 100,00 мВ: 0,02%+2 единицы 10,000 В: 0,02%+2 единицы -10,00 мВ - 75,00 мВ: 0,025 % + 1 единица (через TC разъем) |
| Сила постоянного тока | 24,000 мА (Возбуждение): 0,02% + 2 единицы 24,000 мА (Моделирование): 0,02% + 2 единицы |
| Сопротивление | 15,0 - 400,0 Ω: 0.15 Ω (ток. возб. 0,15 - 0.5 мА), 0,1 Ω (ток возб. 0,5 - 2 мА) 401 - 1500 Ω: 0,5 Ω (ток возбуждения 0,05 - 0,8 мА) 1500 - 3200 Ω: 1 Ω (ток возбуждения 0,05 - 0,4 мА) |
| Частота | 2,0 - 1000,0 CPM: 0,05% 1,0 - 1100,0 Гц: 0,05% 1,00 кГц - 10,00 кГц: 0,25% Форма сигнала: Прямоугольный импульс двойной амплитуды 5 В, отклонение -0.1 В |
| Импульсные RTD трансмиттеры и термопары | |
| Точность измерений | NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Разрешение: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Разрешение: J, K, T, E, L, N, U: 0,1 °C; B, R, S: 1 °C XK: 0.6 °C BP: 1.2 °C |
| Точность возбуждения | NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Разрешение: 0,1 °C Примечание: Точность указана для измерений, произведенных с помощью 4 проводов. J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Разрешение: J, K, T, E, L, N, U: 0.1 °C; B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C |
| Основные характеристики | |
| Электрический стандарт безопасности | ATEX II 1 G EEx ia IIB 171°C I.S. Class I, Division 1 Groups B-D |
| Питание | 4 щелочных элемента типа "АА" |
| Замена аккумуляторных батарей | Отдельный аккумуляторный отсек для быстрой смены батареи без нарушения отметки о калибровке |
| Присоединения к боровому порту | Соединительное устройство блока давления |
| Габаритные размеры | 130 x 236 x 61 мм |
| Вес | 0,85 кг |
Управление и индикация:
Управление режимами измерений, функциями, настройками, подсветкой и встроенной памятью осуществляется с использованием кнопок, расположенным на передней панели. В центральной части расположены клавиши навигации.
Для отображения результатов замеров и текущих настроек Fluke 725Ex в верхней части корпуса смонирован жидкокристаллический дисплей. Он разделён на зоны индикации:
- разряда батареи;
- выбранного режима;
- состояния памяти;
- состояния контура;
- числовых значений измерений.
Для удобства работы в солнечную погоду прибор оснащён функцией настройки контрастности.
Комплект поставки Fluke 725Ex:
| № | Наименование | Количество |
|---|---|---|
| 1 | Искробезопасный многофункциональный калибратор процессов Fluke 725Ex | 1 |
| 2 | Набор зажимов типа "крокодил" AC72 | 1 |
| 3 | Набор наращиваемых измерительных проводов | 1 |
| 4 | Набор измерительных проводов TL 75 | 1 |
| 5 | Руководства для пользователей | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Описание типа Fluke 725 EX.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Свидетельство Fluke 725 EX (до 01.04.24).pdf
