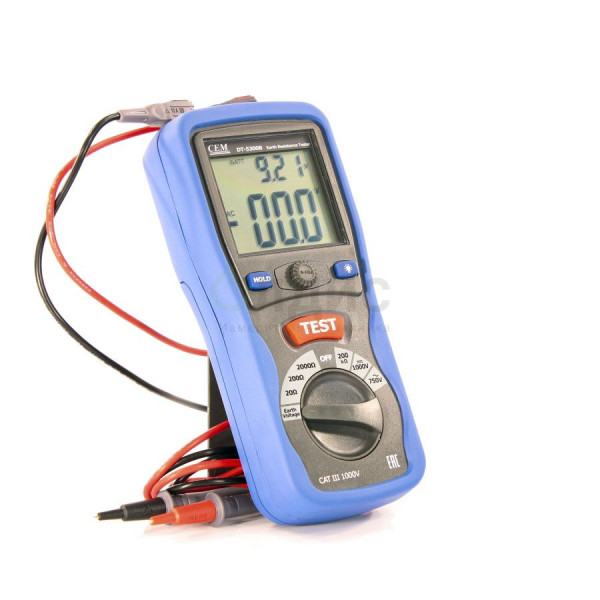

Измеритель сопротивления заземления CEM DT-5300B
Описание измерителя сопротивления заземления CEM DT-5300B:
Цифровой инструмент DT-5300B умеет измерять напряжение постоянного, переменного тока и электрическое сопротивление контуров заземления. Прибор изготовлен в соответствии с требованиями ГОСТа, обеспечивает высокий уровень защиты пользователя от поражения током в процессе проведения измерений. CEM DT-5300B рассчитан на эксплуатацию в помещениях при температуре от 0 до 40 градусов при относительной влажности не более 98%. Запрещается использовать устройство в условиях высокой концентрации взвешенной пыли, а также паров веществ, вызывающих быструю коррозию металлических элементов.
Отличительные особенности CEM DT-5300B:
Измеритель сопротивления DT-5300B не должен подвергаться высокий вибрации или падению с большой высоты. Прибор получает питание от 6 батарей типа «АА». Способен измерять напряжение постоянного тока в пределах от 0 до 1 тыс. В, напряжение переменного тока в диапазоне от 0 до 750В. Максимальное значение электрического сопротивления, определяемого измерителем CEM DT-5300B, равно 200 кОм, минимальное – 20 Ом. Инструмент оснащен цифровым дисплеем с автоматически выключаемой подсветкой, имеет функцию фиксации показаний на экране.
Применение прибора:
Измеритель сопротивления заземления CEM DT-5300B применяют для проверки параметров контуров заземления, обеспечивающих безопасную эксплуатацию электросети, оборудования промышленного и бытового назначения. Проверки проводят периодически, а также после окончания ремонта, ввода нового контура заземления в эксплуатацию. С помощью измерителя сопротивления заземления DT-5300B проводят тестирование на соответствие установленным в ПЭ параметрам сопротивления.
Купить DT-5300B также можно для проверки электрических сопротивлений любых материалов, резисторов, катушек, обмоток или постоянного, переменного напряжения на выводах блоков питания, розеток.
Технические характеристики измерителя сопротивления заземления CEM DT-5300B:
| Параметр | Значение |
|---|---|
| Диапазон | 20 Ом / 200 Ом / 2000 Ом |
| Единица измерения | 0,01 Ом / 0,1 Ом / 1 Ом |
| Точность | 10.02 / 3.02 / 3.02 |
| Напряжение заземления | |
| Диапазон | 200В |
| Единица измерения | 0,1В |
| Точность | 3.03 |
| Сопротивление | |
| Диапазон | 200 кОм |
| Ед. измерения | 0,1 кОм |
| Точность | 2.01 |
| Защита от перегрузки | 250×Vrms |
| Постоянное напряжение | |
| Диапазон | 1000В |
| Ед. измерения | 1В |
| Точность | +(0,8%+3) |
| Входное сопротивление | 10мОм |
| Защита от перегрузки | 1000×Vrms |
| Переменное напряжение (40~400Гц) | |
| Диапазон | 750В |
| Ед. измерения | 1В |
| Точность | +(1,2%+10) |
| Входное сопротивление | 10мОм |
| Защита от перегрузки | 750×Vrms |
| Общие характеристики: | |
| Диапазон сопротивлений заземления | 20Ом, 200Ом, 2000Ом |
| Экран | широкий жидкокристаллический, двухуровневый |
| Диапазон показаний мультиметра | 200кОм, до 750В (переменное напряжение), до 1000В (постоянное напряжение) |
| Частота измерений | 2,5 раза в сек. |
| Установка нуля | автоматическая |
| Индикатор выхода за пределы установленного диапазона | "1" на экране |
| Индикатор низкого заряда батареи | Есть |
| Автоматическое выключение питания | 15 минут |
| Рабочая температура | 0ºC до 40ºC (32ºF до 104ºF) и влажность ниже 80% |
| Температура хранения | -10ºC до 60ºC (14ºF до 140ºF) и влажность ниже 70% |
| Источник питания | батареи 6x1,5В типа "AA" или аналогичного типа (9В, постоянное напряжение) |
| Размеры | 200(Д) x 92(Ш) x 50(В) мм |
| Вес | примерно 700 г с элементом питания |
Управление и индикация:
На передней панели CEM DT-5300B расположен экран, способный отображать цифровую шкалу измерений, индикаторы режимов работы, единицы измерения. Под ним находятся органы управления: кнопка удержания показаний, кнопка сброса значений на «0», кнопка подсветки дисплея, кнопка тестирования, многофункциональный переключатель. Под панель управления расположены гнезда для подключения измерительных проводов. Для контроля заряда батареи предназначен специальный индикатор. Если на экране появляется значок BATT, нужно заменить источник питания.
- Цифровой экран
- Кнопка «Hold» (Фиксация данных)
- Кнопка установки на ноль
- Кнопка подсветки
- Кнопка тестирования
- Поворотный переключатель режимов
- Разъем «V, Ω, C»
- Разъем «P»
- Разъем «COM, Е»
- Крючок
- Крышка батарейного отсека

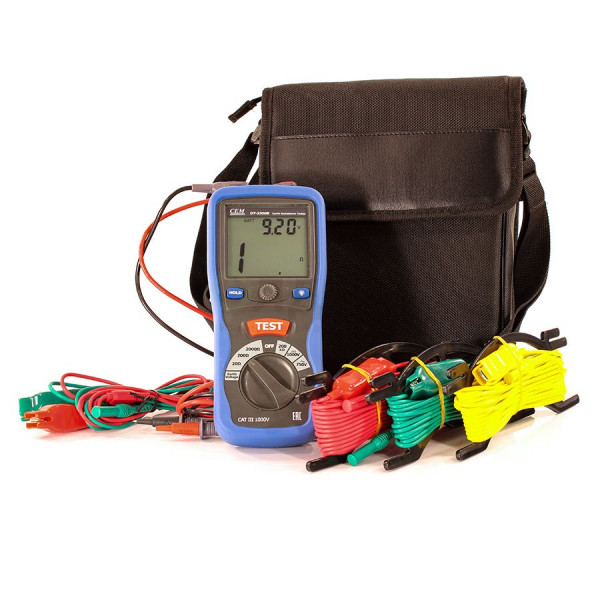

Комплектация измерителя сопротивления заземления CEM DT-5300B:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления заземления DT-5300B | 1 |
| 2 | Комплект для измерения | 4 |
| 3 | Металлический стержень | 2 |
| 4 | Элемент питания | 6 |
| 5 | Кейс | 1 |
| 6 | Инструкция по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Описание типа СИ DT-5300.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Методика поверки DT-5300.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Декларация о соответсвии CEM.pdf
Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления заземления. Измеритель сопротивления заземления CEM DT-5300B, артикул 10017505 по цене 21 236 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
