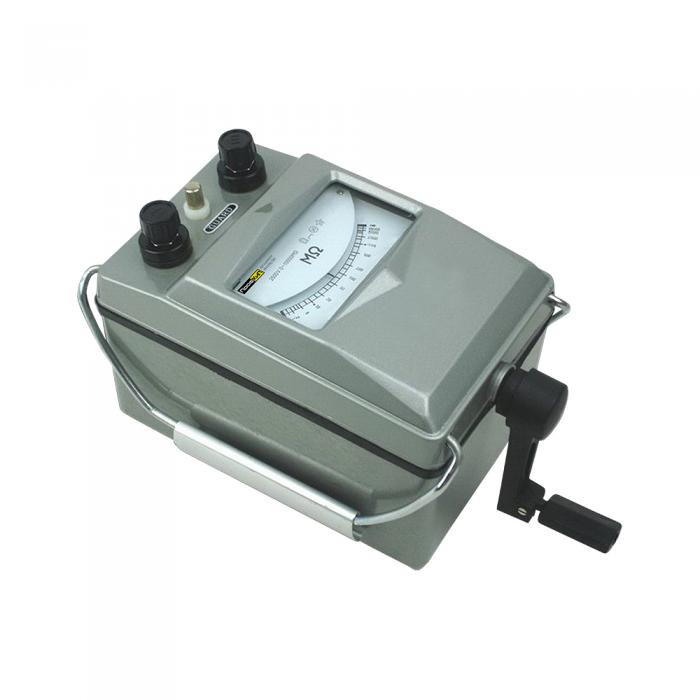

Мегаомметр ПрофКИП М4100/5М
Описание мегаомметра ПрофКИП М4100/5:
ПрофКиП М4100/5 – аналоговый (стрелочный) прибор для измерения высоких значений электрических сопротивлений изоляционных материалов при приложении к ним постоянного напряжения. Принцип его функционирования основан на измерении величины постоянного тока, проходящего сквозь изолятор. Величина напряжения при этом не влияет на результат.
ПрофКиП М4100/5 – омметр для измерения объёмного и поверхностного сопротивления изоляции, спроектированный на территории РФ. Он применяется для определения импеданса изоляционных материалов до 10 ГОм: кабельной продукции, трансформаторов, обмоток электрических двигателей, инструментов и прочих обесточенных электроустановок. Испытания происходят измерительным напряжением 2500 В, длительность тестирования не превышает 15 с, но зачастую результат появляется быстрее. Погрешность прибора не превышает 15% при высоких сопротивлениях и падает по мере снижения импеданса диэлектрика.
Отличительные особенности:
- Построен на схеме логарифмического усилителя.
- Не нуждается в источнике электроэнергии.
- Работа в широком диапазоне температур.
- Механическая корректировка показаний.
- Два рабочих режима: единичные измерения и непрерывные замеры.
Технические характеристики ПрофКИП М4100/5:
| Параметр | Значение |
|---|---|
| Диапазон измерения сопротивлений | 0 МОм … 10000 МОм |
| Измерительное напряжение на зажимах | 2500 В ±250 В |
| Предел допускаемой основной относительной погрешности от 0,05 МОм и до верхнего предела | ±15% |
| Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА | ±15% |
| Остаточное отклонение указателя от нулевой отметки | не более ±0,5% |
| Время установления показаний | не более 15 с |
| Величина перемещения указателя корректором нуля механическим | не более ±2% от длины шкалы |
| Электрическая прочность изоляции | 5 кВ |
| Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации | 40 МОм |
| Режим работы | прерывистый (измерение – 1 мин, пауза – 2 мин) |
| Нормативные данные | |
| Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур. | |
| Соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II | |
| Рабочие условия | |
| Температура окружающего воздуха | от -30°С до 50°С |
| Относительная влажность | от 20% до 90% |
| Атмосферное давление | от 84 кПа до 106,7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) |
| Общие данные | |
| Средняя наработка на отказ | не менее 12500 часов |
| Средний срок службы | не менее 10 лет |
| Питание | от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин) |
| Габаритные размеры | 150 х 130 х 200 мм |
| Вес | 2,2 кг |
Удобство эксплуатации:
Устройство питает электромеханический генератор, который необходимо вращать с частотой 120 – 150 об/мин. Он делает прибор автономным – мегаомметр можно брать на объекты, в том числе обесточенные, не заботясь о необходимости подзарядки аккумуляторов. Аналоговый мегаомметр М4100/5, в отличие от цифровых аналогов, исправно работает при отрицательных температурах от -30 °С и в помещениях с температурой до +50 °C.
Мегаомметр получил прочный металлический корпус, защищающий его от крупных частиц пыли и механических воздействий. На переднюю панель вынесены зажимы и шкала со стрелкой и градуировкой. Расположенный в нижней части корпуса механический корректор нуля позволяет регулировать показания в пределах 2% от длины шкалы.
Корпус омметра изолирован от тестируемых объектов диэлектриком с сопротивлением 40 МОм. Ресурс механизма устройства – не менее 12 500 часов, что составляет минимум 10 – 12 лет активной эксплуатации при соблюдении рекомендаций.
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Мегаомметр ПрофКИП М4100/5 | 1 |
| 2 | Измерительный кабель | 2 |
| 3 | Проводник | 1 |
| 4 | Руководство по эксплуатации | 1 |
Документы:
Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления электроизоляции (мегаомметры). Мегаомметр ПрофКИП М4100/5М, артикул 10019540 по цене 35 596,80 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
