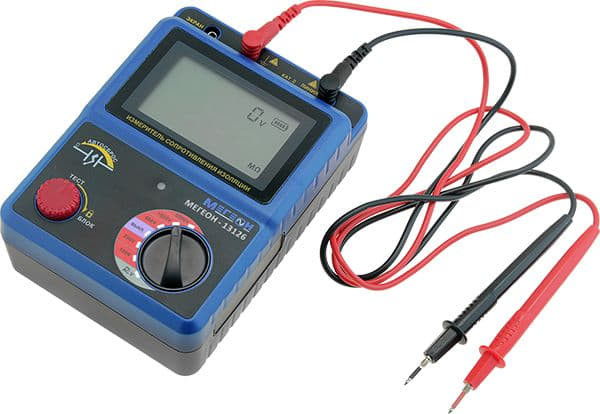

Мегаомметр МЕГЕОН 13126
Описание мегаомметра (измерителя сопротивления изоляции) МЕГЕОН-13126:
Мегаомметры МЕГЕОН-13126 с поверкой, используются для измерения сопротивления, целостности и безопасности изоляции электропроводки при повышенном напряжении.
Мегаомметр МЕГЕОН-13126 применяется при проверке изоляции:
- Проводка и кабель
- Трансформаторы
- Моторы
- Генераторы
- Распределительное устройство
- Конденсаторы
- Вращающееся оборудование
- Изоляторы
- Приемочное тестирование на соответствие
- Профилактическое обслуживание сайта
- Обеспечение качества в производстве
- Диагностическое тестирование
- Многослойная изоляция
Проверку изоляции рекомендуется включать в стандартную годовую или полугодовую программу технического обслуживания. Если программа инициируется и обнаруживается повреждение изоляции и опасность проводки, можно запланировать время обслуживания и ремонта. Нарушение и ухудшение изоляции вызвано многими факторами. Некоторые из них включают чрезмерное тепло или холод, механические повреждения, влажность, грязь, коррозионные пары, вибрацию, старение и обрезание или поломку проводки.
Отличительные особенности:
- От двух до четырех пределов сопротивления при автопереключении
- Звуковая и зрительная индикации подачи тестовых напряжений
- Испытательное напряжение и прибор автоматически прекращает работу после 10 минут бездействия
- Определение изоляционного напряжения и напряженности между щупальцами.
- Большой LCD-дисплей со светодиодными подсветкой
- Показ выходов за верхнюю границу диапазона
Принцип работы:
Измеритель сопротивления изоляции мегаомметр МЕГЕОН-13126 работает по принципу соотношения метр/омметр. Отклоняющий момент создается как напряжением системы, так и током. Благодаря взаимосвязи между магнитными полями, создаваемыми напряжением и током, возникает отклоняющий момент. Катушки расположены так, что отклоняющий момент пропорционален соотношению тока и магнитного потока.
Типичные области применения мегаомметра МЕГЕОН-13126. Когда электрическая изоляция выходит из строя, может возникнуть множество опасностей, таких как поражение электрическим током и травмы персонала, отказ системы, а также отказ оборудования, пожароопасность и, конечно же, простои в работе.
Технические характеристики измерителя сопротивления изоляции МЕГЕОН-13126:
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Измерение сопротивления изоляции | ||||||
| Номинальное напряжение | 100 В | 250 В | 500 В | 1000 В | 2500 В | |
| Диапазон измеряемых сопротивлений | 0…10 МОм; 10…100 Мом; 100…200МОм; | 0…10 МОм; 10…100 МОм; 100…500 МОм | 0….99,9 МОм; 100…999 МОм | 0...99,9 МОм; 100…999 МОм; 1…19,9 ГОм; | 0...99,9 МОм; 100…999 МОм; 1…9,99 ГОм; 10…49,9 ГОм | |
| Напряжение холостого хода | ="100 В +10% -0% | =250 В +10% -0% | =500 В +20% -0% | =1000В +20% -0% | =2500В +20% -0% | |
| Номинальная сила тока | 0,2…0,25мА при 0,5 МОм | 0,5…0,55мА при 0,5 МОм | 1"…1,1мА при 0,5 МОм | 1…1,1мА при 1 МОм | 1…1,1мА при 2,5 МОм | |
| Ток коротокого замыкания | 1,3 мА | |||||
| Погрешность измерения сопротивления | ±8% (для диапазона 100 кОм … 10 ГОм) ±10% (для диапазона 10 ГОм ... 50 ГОм) | |||||
| Измерение напряжения | ||||||
| Диапазон измерения напряжения | ~30...600 В (50/60 Гц) | |||||
| Разрешение | 1 В | |||||
| Точность | ±(2% + 3 е. м. р.*) | |||||
| *е.м.р. – единицы младшего разряда | ||||||
| Общие характеристики | ||||||
| Частота измерений | 0,5...10 измерений / с | |||||
| Защита от перегрузки | 〜1200В/10 с;〜720В/10 с | |||||
| Выдерживаемое напряжение | 〜 8320В в течение 5 с | |||||
| Выдерживаемое сопротивление изоляции | ≥ 1000 МОм/="1000В | |||||
| Питание | 9В (6x1",5В типа АА) | |||||
| Потребляемый ток, не более | 800 мА | |||||
| Время непрерывной работы | 15 ч | |||||
| Температура при эксплуатации | 0...+40°С | |||||
| Влажность при эксплуатации | < 85% ОВ | |||||
| Температура при хранении | -20...+60°С | |||||
| Влажность при хранении | < 90% ОВ | |||||
| Габаритные размеры | 175 х 125 х 67 мм | |||||
| Вес (без щупов и батареек) | 556 г | |||||
Управления и индикация:
Работает от батареи. Он состоит из важных частей, таких как цифровой дисплей, провода и переключатель выбора. На цифровом дисплее отображается значение IR. Кроме того, мегомметр имеет селекторный переключатель. Переключатели выбора выбирают диапазон электрических параметров, а индикатор показывает состояние параметров.
Комплект поставки МЕГЕОН-13126:
- Мегаомметр МЕГЕОН 13126 - 1 шт.
- Щуп измерительный - 3 шт.
- Зажим типа «крокодил» - 3 шт.
- Элемент питания типа АА - 6 шт.
- Сумка-чехол - 1 шт.
- Руководство по эксплуатации - 1 шт.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Megeon/Свидетельство СИ (МЕГЕОН).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Megeon/Описание типа СИ (МЕГЕОН).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Megeon/Методики поверки.pdf
Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления электроизоляции (мегаомметры). Мегаомметр МЕГЕОН 13126, артикул 316135 по цене 17 130 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
