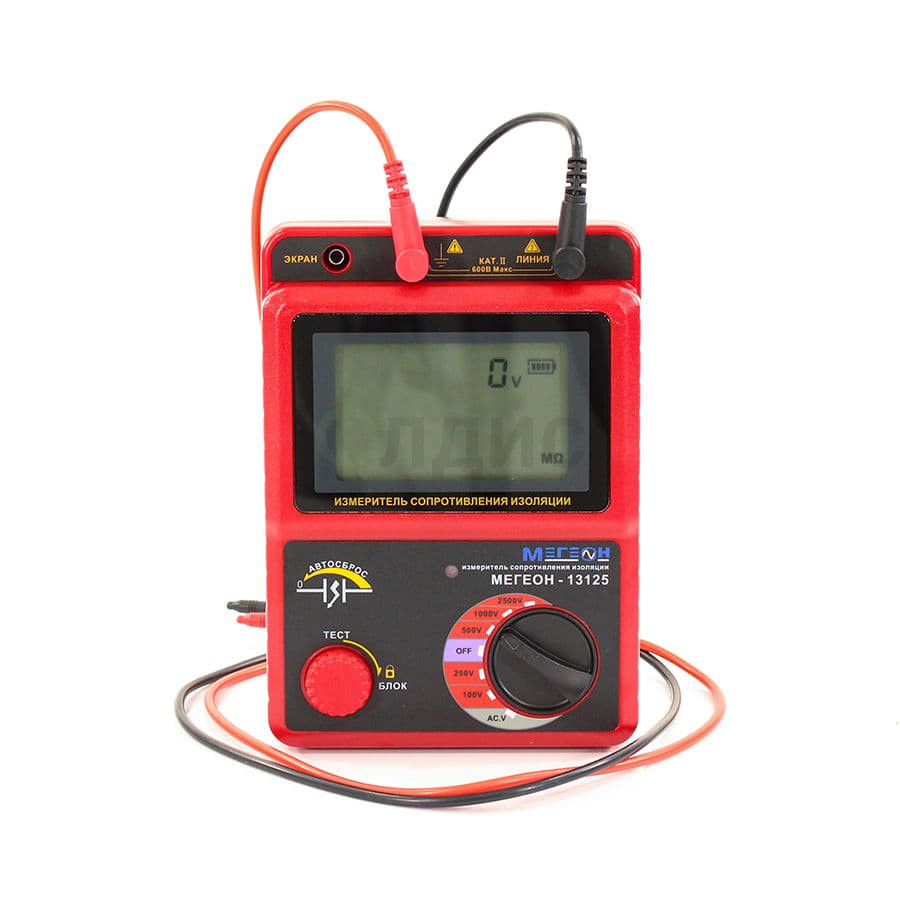

Мегаомметр МЕГЕОН 13125
Описание мегаомметра (измерителя сопротивления изоляции) МЕГЕОН-13125:
Прибор предназначен для измерения сопротивления изоляции в пределах 0-50 Гом и позволяет измерять сопротивление изоляции токопроводящих кабелей. Мегаомметр МЕГЕОН 13125 обеспечивает достоверные измерения в сетях переменного тока напряжением 0-600 В.
Краткие технические характеристики:
- диапазон уставки тестового напряжения – до 1,2 В;
- предельный ток нагрузки – не более 1,1 мА;
- допускаемый ток короткого замыкания – 2,0 мА;
- скорость срабатывания защиты от перегрузки – 660В/10 сек;
- погрешность измерения сопротивления в диапазоне 0-9,99 Гом - +/- 0,08×Rx;
- погрешность измерения сопротивления в диапазоне 10-49,9 Гом - +/- 0,1×Rx.
Измеритель обеспечивает индикацию показаний с дискретностью 0,1 В. Питание осуществляется от аккумуляторов типа АА 6×1,5 В.
Отличительные особенности:
В отличие от большинства моделей мегаомметров измеритель сопротивления изоляции МЕГЕОН 13125 обладает:
- двойной изоляцией корпуса;
- функцией непрерывного измерения сопротивления;
- звуковой и визуальной индикацией подачи тестового напряжения;
- функцией автоматического отключения при бездействии 10 мин и более;
- индикацией выхода за предел измерений.
Мегаомметр имеет от 2х до 4х диапазонов измерения сопротивления изоляции с автоматическим переключением.
Технические характеристики измерителя сопротивления изоляции МЕГЕОН-13125:
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Измерение сопротивления изоляции | ||||||
| Номинальное напряжение | 100 В | 250 В | 500 В | 1000 В | 2500 В | |
| Диапазон измеряемых сопротивлений | 0…10 МОм; 10…100 МОм; 100…200МОм; | 0…10 МОм; 10…100 МОм; 100…500 МОм | 0….99,9 МОм; 100…999 МОм | 0...99,9 МОм; 100…999 МОм; 1…19,9 ГОм; | 0...99,9 МОм; 100…999 МОм; 1…9,99 ГОм; 10…49,9 ГОм | |
| Напряжение холостого хода | ="100 В +10% -0% | =250 В +10% -0% | =500 В +20% -0% | =1000В +20% -0% | =2500В +20% -0% | |
| Номинальная сила тока | 0,2…0,25мА при 0,5 МОм | 0,5…0,55мА при 0,5 МОм | 1"…1,1мА при 0,5 МОм | 1…1,1мА при 1 МОм | 1…1,1мА при 2,5 МОм | |
| Ток коротокого замыкания | 1,3 мА | |||||
| Погрешность измерения сопротивления | ±8% (для диапазона 100 кОм … 10 ГОм) ±10% (для диапазона 10 ГОм ... 50 ГОм) | |||||
| Измерение напряжения | ||||||
| Диапазон измерения напряжения | ~30...600 В (50/60 Гц) | |||||
| Разрешение | 1 В | |||||
| Точность | ±(2% + 3 е. м. р.*) | |||||
| *е.м.р. – единицы младшего разряда | ||||||
| Общие характеристики | ||||||
| Частота измерений | 0,5...10 изм./с | |||||
| Защита от перегрузки | 〜1200В/10 с;〜720В/10 с | |||||
| Выдерживаемое напряжение | 〜 8320В в течение 5 с | |||||
| Выдерживаемое сопротивление изоляции | ≥ 1000 МОм/="1000В | |||||
| Питание | 9В (6x1",5В типа АА) | |||||
| Потребляемый ток, не более | 800 мА | |||||
| Время непрерывной работы | 15 ч | |||||
| Температура при эксплуатации | 0...+40°С | |||||
| Влажность при эксплуатации | < 85% ОВ | |||||
| Температура при хранении | -20...+60°С | |||||
| Влажность при хранении | < 90% ОВ | |||||
| Габаритные размеры | 175 х 125 х 67 мм | |||||
| Вес (без щупов и батареек) | 556 г | |||||
Области применения:
Компания Олдис предлагает купить мегаомметр МЕГЕОН 13125 для промышленных и бытовых целей:
- проверки сопротивления изоляции электрических цепей;
- оценки уровня изоляции обмоток статоров и роторов электрических машин;
- планового периодического обслуживания электроустановок.
Прибор имеет компактные размеры, может использоваться в полевых и стационарных условиях.
Управление мегаомметром МЕГЕОН-13125:
Измеренные величины сопротивления отражаются на монохромном ЖК-дисплее высокой чёткости. Под ним расположен световой индикатор высокого напряжения. Управление устройством осуществляется с помощью поворотного переключателя режимов.
В верхней части лицевой панели расположено три гнезда для подключения измерительных щупов:
- зелёное – защитное;
- чёрное – общее;
- красное – линия.
Кнопка подачи тестового напряжения «Тест» расположена в нижней части панели.
Комплект поставки МЕГЕОН-13125:
- Мегаомметр МЕГЕОН-13125 - 1 шт
- Щуп малый - 3 шт
- Зажим типа "крокодил" - 3 шт
- Элементы питания АА - 6 шт
- Руководство по эксплуатации;
- Сумка-чехол.
Документы:
Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления электроизоляции (мегаомметры). Мегаомметр МЕГЕОН 13125, артикул 144998 по цене 11,390 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
