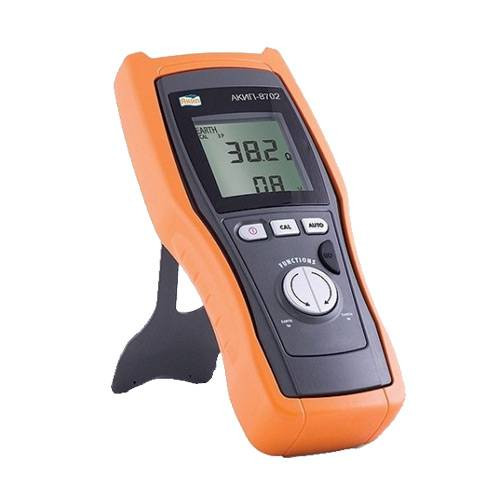

Мегаомметр АКИП 8702
Описание измерителя параметров электрических сетей АКИП 8702:
Цифровой тестер заземления АКИП-8702 представляет собой микропроцессорный измеритель электрического сопротивления заземления. Данная модель схемотехнически воплощает современный подход к измерению заземления электрических сетей и электроустановок для анализа показателей безопасности. Прибор позволяет производить быстрое тестирование электрического сопротивления контура заземления переменным током при проверке нормированных параметров.
Прибор АКИП-8702 разработан таким образом, чтобы обеспечить наивысшую степень безопасности благодаря исполнению с двойной изоляцией корпуса и защитой входа от перегрузки по напряжению категории III.
Тестер заземления АКИП-8702 может быть использован для измерения заземления в электросооружениях (сетях) и энергообъектах с типом заземления TT, TN и IT (промышленного, бытового, медицинского, ветеринарного назначения). Предел безопасного напряжения прикосновения Uпр выбирается из двух значений: 50 В (обычные условия), 25 В - для помещений с повышенной опасностью, особо опасных и в наружных ЭУ. Защита от перегрузки категория III ~240 В («фаза-земля»), максимальное напряжение между входными гнездами прибора ~415 В. Прибор имеет функции калибровки сопротивления измерительных проводов и автоматической регулировки для подавления шумового напряжения (наведённого напряжения элетропомех).
Отличительные особенности:
- Измерение электрического сопротивления 0,01 Ом…49,9 кОм
- Режимы подключения: по 2-х/ 3-х проводной схеме
- Базовая погрешность измерений: ± 3,0 %
- Встроенный вольтметр 0,1 В…299 В
- Режим калибровки сопротивления измерительных проводов
- Автоматическая регулировка и подавление шумового напряжения (наведённого напряжения элетропомех)
- Исполнение с двойной изоляцией корпуса (класс 2)
- Батарейное питание, автовыключение питания
- ЖК-дисплей, автоудержание показаний
- Широкое меню контекстных подсказок
Технические характеристики мегаомметра АКИП 8702:
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Измерение сопротивления заземления | ||||||
| Диапазон измерений (автовыбор) | 0,8…19,99 Ом | 20..199,9 Ом | 0,2…1,999 кОм | 2,0…19,99 кОм | 20…49,9 кОм | |
| Разрешение | 0,01 Ом | 0,1 Ом | 1 Ом | 0,01 кОм | 0,1 кОм | |
| Тестовый сигнал | 110 Гц (синусоид.) | |||||
| Тестовый ток / напряжение | до 12 мА / до 25 В скз | |||||
| Погрешность изм. (помехи ≤ 3В скз) | ± (2,0 % +3 ед.сч.) | ± (3,0 % +3 ед.сч.) | ||||
| Погрешность изм. (≤ 3 В скз помехи ≤ 6 В скз) | ± (4,0 % +3 ед.сч.) | ± (6,0 % +3 ед.сч.) | ||||
| Схема измерения | 2-х, 3-х проводная | |||||
| Измерение напряжения помех (наведенное) | ||||||
| Диапазон измерений | 0,1 В …99,9 В/ 100 В…299 В | |||||
| Разрешение | 0,1В/ 1 В | |||||
| Погрешность | ± (2,0 % + 2 ед.сч.) | |||||
| Общие данные | ||||||
| Дисплей | ЖК-индикатор 55 мм х 55 мм | |||||
| Условия эксплуатации | 0 °С … 40 °С, отн. влажность < 70 % | |||||
| Напряжение питания | 1,5 В х 6 (тип АА) или перезаряжаемые 1,2 В х 6шт | |||||
| Ресурс батарей | 500 тестов | |||||
| Автовыключение | 5 мин | |||||
| Исполнение | МЭК 61010, CAT III ~240В ("Ф-З")/ ~ 415 В (между любыми входами прибора) | |||||
| Габаритные размеры | 240 х 100 х 45 мм | |||||
| Масса | 0,63 кг | |||||
Внешний вид органов управления АКИП 8702:
- Входные гнезда для подключения измерительных проводов.
- ЖК-дисплей
- Кнопка ON\OFF (ВКЛ./ВЫКЛ. питания).
- CAL для запуска процедуры калибровки
- Ннопка для выбора режимов измерений (2W /3W)
- AUTO для включения автоматического режима
- Кнопка GO (старт тестирования)
Комплектация измерителя АКИП 8702:
| № | Наименование | Количество |
|---|---|---|
| 1. | Прибор | 1 |
| 2. | Чехол | 1 |
| 3. | Набор измерительных принадлежностей | 1 |
| 4. | Транспортная сумка | 1 |
| 5. | Руководство по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ АКИП-8201, АКИП-8401-АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенное описание АКИП-8702.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Руководство по эксплуатаии АКИП-8702.pdf
Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления электроизоляции (мегаомметры). Мегаомметр АКИП 8702, артикул 311981 по цене 105 225 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
