SEW 8025 LP - Измеритель параметров электрических сетей

Описание измерителя параметров электрических сетей SEW 8025 LP:

SEW 8025 LP - это простой в применении и удобный в работе измеритель параметров электрических сетей, позволяющий измерять напряжение без нагрузки,  полное сопротивление цепи "фаза-нейтраль" и "фаза-земля", а также вычислять ожидаемый ток короткого замыкания в цепи "фаза-нейтраль" и "фаза-земля" и т.д.

Отличительные особенности:

• Работа без использования батарей питания;
• Измерение напряжения "фаза-нейтраль" и "фаза-земля" без нагрузки;
• Измерение полного сопротивления цепи "фаза-нейтраль" и "фаза-земля" низким током 15 мА без отключения УЗО;
• Измерение сопротивления шины "фаза", "нейтраль" и заземления;
• Вычисление ожидаемого тока короткого замыкания в цепи "фаза-нейтраль" и "фаза-земля";
• Защита ограничительного резистора от перегрева;
• Защита от перенапряжения;
• Блокировка запуска теста;
• Индикация правильности подключения измерительных проводов;
• ЖКИ с подсветкой;
• Подключение к сети с помощью стандартного шнура питания (опция);
• Компактный корпус.

Технические характеристики SEW 8025 LP:

Параметр	Значение
Напряжение "Фаза - Нейтраль", "Фаза - Земля" на холостом ходу
Диапазон измерений	150 ... 260 В; 50 Гц
Погрешность измерения	+/- (2 % + 4 ед. мл. разр.)
Сопротивление цепи "Фаза - Нейтраль", "Фаза - Земля"
Диапазон измерений	0,01 ... 2000 Ом
Пределы измерений	20/200/2000 Ом
Номинальный тестовый ток при 0 Ом	23 А/ 40 мс, 2,3 А/ 40 мс, 15 мА/ 400 мс
Погрешность измерения	+/- (2 % + 4 ед. мл. разр.)
Сопротивление шины "Земля", "Фаза", "Нейтраль"
Диапазон измерений	0,01 ... 2000 Ом
Пределы измерений	20/ 200/ 2000 Ом
Погрешность измерения	+/- (2 % + 4 ед. мл. разр.)
Ток короткого замыкания цепи "Фаза - Нейтраль", "Фаза - Земля"
Диапазон (косвенное измерение)	0...4000 А
Пределы измерений	200/2000/20000 А
Номинальный тестовый ток при 0 Ом	2,3 А/ 40 мс, 23 А/ 40 мс, 23 А/ 40 мс
Общие данные
Номинальное напряжение сети	230 В +/- 13 %; 50 Гц
Индикатор	Сегментный ЖКИ с подсветкой (2000)
Источник питания	Внешняя сеть 150...260 В, 50 Гц
Габаритные размеры	221 х 110 х 57 мм
Масса	600 г
Условия эксплуатации	0ºС ... 40ºС; относительная влажность не более 85 %

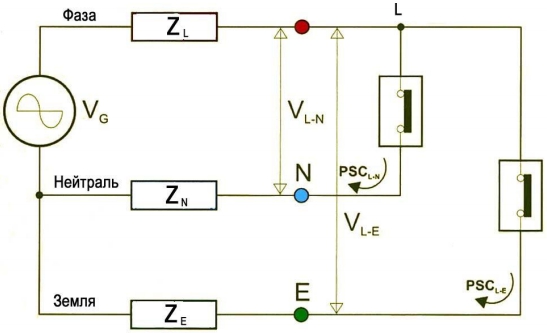

Схема измерений:

Измеряемые параметры:

• VG - напряжение генератора на холостом ходу;
• VL-N (0 А) - напряжение "фаза-нейтраль" без нагрузки (0 А);
• VL-Е (0 А) - напряжение "фаза-земля" без нагрузки (0 А);
• ZL-N = ZL + ZN - полное сопротивление цепи "фаза-нейтраль", включающее реактивное сопротивления источника напряжения, активное сопротивление шины "фаза" и шины "нейтраль";
• ZL-Е = ZL + ZE - полное сопротивление цепи "фаза-земля", включающее реактивное сопротивления источника напряжения, активное сопротивление шины "фаза" и шины "земля";
• PSCL-N - ток короткого замыкания в цепи "фаза - нейтраль";
• PSCL-Е - ток короткого замыкания в цепи "фаза - земля";
• ZL - сопротивление шины "фаза", включающее реактивное сопротивление источника напряжения;
• ZN - сопротивление шины "нейтраль";
• ZE - сопротивление шины "земля", учитывающее переходное сопротивление контактов.

Комплект поставки:

1. Измеритель параметров электрических сетей SEW 8025 LP - 1 шт;
2. Измерительные провода "банан-крокодил" - 3 шт;
3. Плечевой ремень - 1 шт;
4. Жесткий кейс для переноски - 1 шт;
5. Руководство по эксплуатации- 1 экз.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/SEW/Расширенные характеристики 8025 LP.pdf

Мы предлагаем для поставки электроизмерительные устройства измерители параметров электрических сетей. SEW 8025 LP - Измеритель параметров электрических сетей, артикул 161696 по цене 30 240 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
