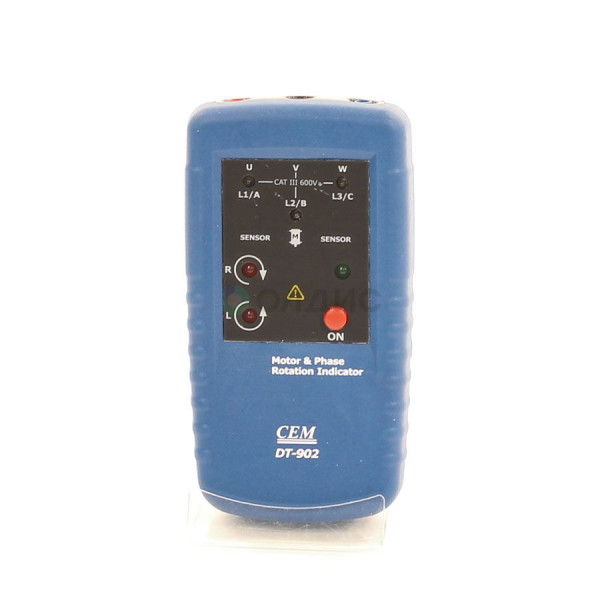

Индикатор чередования фаз CEM DT-902
Описание индикатора чередования фаз CEM DT-902:
Компактная модель DT-902 предназначена для определения последовательности чередования фаз в обмотках электродвигателей. Способна обнаруживать вращающиеся магнитные поля, создаваемые трехфазными системами электрооборудования. Прибор получает питание от батареи типа «Крона» напряжением 9В. Товар поставляют в комплекте с измерительными проводами, щупами, зажимами типа «Крокодил». Индикатор способен снимать показания в контактном или бесконтактном режиме. Выполнен в прочном пластиковом корпусе эргономичной формы с противоскользящими элементами. Прибором удобно пользоваться даже в защитных перчатках.
Прибор CEM DT-902 можно использовать в помещениях и полевых условиях при температуре не ниже 0 и не выше +40 градусов по Цельсию. Запрещено применять устройство в условиях высокой влажности, большого скопления взвешенных частиц, во взрывоопасных местах. Индикатор защищен от проникновения пыли размером более 1 мм. Отвечает высоким требованиям электробезопасности международной электротехнической комиссии (IEC). Поддерживает работу с электрооборудованием, находящимся под напряжением не более 400В АС. Имеет уровень защиты CAT lll, 300V. Провода для определения порядка чередования фаз разного цвета. Благодаря этому существенно снижается риск возникновения ошибки при подключении прибора к тестируемому объекту.
Область эксплуатации индикатора:
Указатель СЕМ DT-902 применяют в промышленной и бытовой сфере в работе с производительным, габаритным электрооборудованием, а также маломощной бытовой техникой. С помощью прибора определяют направление вращающегося магнитного поля контактным и бесконтактным методом, схему соединения обмоток, наличие магнитного поля в электродвигателях станков, спецтехники, другого оборудования. Прибор широко распространен среди сотрудников ремонтных мастерских, частных лиц, сотрудников предприятий, занимающихся обслуживанием, ремонтом электротехники.
Индикация и управление:
Для использования в контактном режиме подключите к прибору разноцветные щупы, соблюдая расцветку. Подсоедините щупы к трем фазам электрооборудования или к обмоткам электродвигателя и следите за индикацией прибора. Для применения в бесконтактном режиме расположите индикатор вдоль продольной оси двигателя. Указатель положите на корпус исследуемого объекта или держите в руках на расстояние примерно 3 см.
Прибор оснащен светодиодными индикаторами. Они расположены на передней панели управления. Три необходимы для информирования пользователя о наличие напряжения на соответствующей обмотке. Два сообщают о направлении вращения вала электродвигателя.
Технические характеристики индикатора чередования фаз CEM DT-902:
| Параметр | Значения |
|---|---|
| Определение направления вращающегося поля | |
| Номинальное напряжение направления вращения | 1 - 400 В |
| Номинальное напряжение косвенная фаза | 120 - 400 В |
| Тестовый ток (в одной фазе) | < 3.5 мА |
| Бесконтактное определение вращающегося поля | |
| Диапазон частоты | 2 - 400 Гц |
| Номинальный испытательный ток | 1 - 400 В |
| Номинальный испытательный ток (в одной фазе) | < 3.5 мА |
| Общие характеристики | |
| Электробезопасность | DIN, VDE 0411, IEC61010 DIN; IEC61557-7/EN61557-7 |
| Уровень защиты | CATIII 600V |
| Категория безопасности | IP40 |
| Рабочая высота | 2000 м |
| Рабочая температура | 0 ºС ... +40 ºС |
| Размеры | 128 мм х 69мм х 32 мм |
| Вес | 130 г |
Комплектация индикатора чередования фаз CEM DT-902:
- Индикатор чередования фаз CEM DT-902
- Провода
- Зажимы типа "крокодил"
- Руководство пользователя
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Декларация о соответсвии CEM.pdf
Мы предлагаем для поставки электроизмерительные устройства индикаторы чередования фаз. Индикатор чередования фаз CEM DT-902, артикул 20399 по цене 7 652 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
