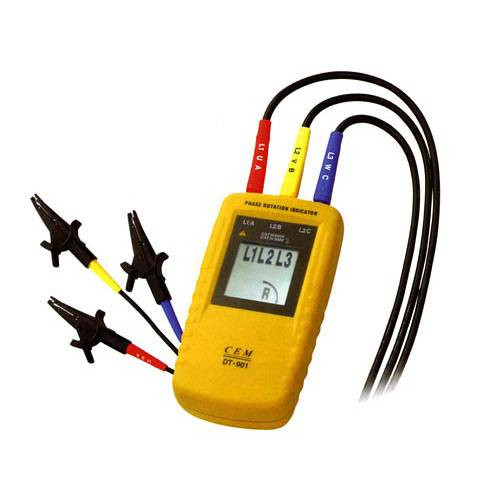

Индикатор чередования фаз CEM DT-901
Индикатор чередования фаз CEM DT-901:
Прибор изготавливается китайской компанией CEM Industries. Фазоуказатель DT-901 применяется в трёхфазных сетях переменного тока для определения порядка расположения токопроводящих кабелей. Прибор рассчитан на максимальное рабочее напряжение 690 В, имеет уровень защиты КАТ III. Индикатор может применяться в сетях переменного тока с частотой 15-400 Гц.
Питание автономное, осуществляется от проверяемой трёхфазной сети. Масса прибора 130 г. Индикатор не вносится в реестр средств измерений, поэтому периодическая обязательная поверка не требуется.
Отличительные особенности:
Индикатор чередования фаз DT-901 имеет невысокую стоимость и может использоваться как на производстве, так и в быту. Измерительные провода имеют разную колеровку, что исключает ошибки подсоединения. За счёт контрастного жидкокристаллического дисплея размером 30×30 мм показания хорошо различимы даже в солнечную погоду. Шрифт крупный, удобный для восприятия.
Прибор имеет удобный рельефный корпус, исключающий выскальзывание из рук. Уровень влагозащиты соответствует классу IP40, допускающему использование индикатора в помещениях с повышенной влажностью воздуха.
Область применения:
Фазоуказатель DT-901 используется электротехническим и ремонтным персоналом при подключении электродвигателей и генераторов синхронного и асинхронного типа к электросети. Строгую последовательность подключения необходимо соблюдать как при соединении обмоток «звездой», так и «треугольником».
Правильное включение обмоток электрических машин позволяет избежать коротких замыканий и выхода из строя промышленного оборудования.
Перед началом измерений трёхфазная сеть обесточивается. Для определения направления вращения магнитного поля в трёхфазной системе необходимо подключить зажимы к соединительным клеммам прибора. Свечение зелёного индикатора на панели укажет о том, что устройство готово к измерениям. После этого щупы подсоединяются к соответствующим фазам. Подаётся питание в линию. На дисплее появляется индикация «L1, L2, L3», что свидетельствует о целостности всех трёх фаз.
Индикатор укажет направление вращения магнитного поля: по часовой или против часовой стрелки.
Управление и индикация:
На лицевой панели располагается жидкокристаллический индикатор, показывающий расположение фаз L1, L2, L3 в проверяемой сети, а также направление вращения магнитного поля.
Измерительные щупы подключаются к гнёздам, расположенным на верхнем торце корпуса. На тыльной стороне CEM DT-901 находится краткая инструкция по порядку пользования устройством.
Технические характеристики индикатора чередования фаз CEM DT-901:
| Параметр | Значения |
|---|---|
| Номинальное напряжение | 40 В – 690 В |
| Рабочая частота | 2 – 400 Гц |
| Ток | 1 мА |
| Номинальный тестовый ток (на каждую фазу) | 1 мА |
| Питание | от испытываемой установки |
| Электробезопасность | IEC61010/EN61010; IEC61557-7/EN61557-7 |
| Уровень защиты | CATIII 600V |
| Категория безопасности | IP40 |
| Рабочая температура | 0 ºС - +40 ºС |
| Габариты | 130 мм х 69 мм х 32 мм |
| Вес | 130 г |
Комплектация индикатора чередования фаз CEM DT-901:
- Индикатор чередования фаз CEM DT-901
- Провода
- Зажимы типа "крокодил"
- Руководство пользователя
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Декларация о соответсвии CEM.pdf
Мы предлагаем для поставки электроизмерительные устройства индикаторы чередования фаз. Индикатор чередования фаз CEM DT-901, артикул 20398 по цене 7 366 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
